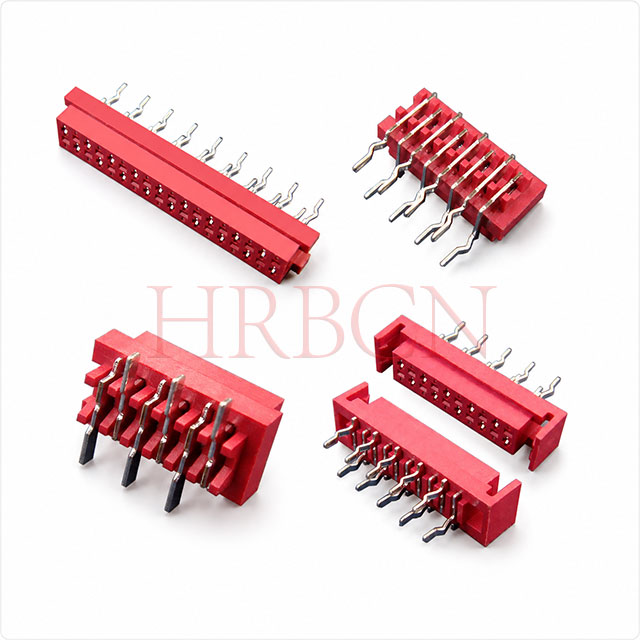

سربرگ زن تخته به تخته دو ردیفه 1.27 میلی متری Pitch M25481/M25482/M25484

M25481 M25482 M25484
این کانکتور مادگی دو ردیفه 1.27 میلی‌متری شامل مدل‌های کامل سری M2548، یک راه‌حل برد به برد کامل برای جفت‌گیری مستقیم PCB است. این در طرح های ورودی بالا و ورودی جانبی، با سوراخ DIP و نصب سطح SMD برای فرآیندهای مختلف لحیم کاری موجود است. هر دو نسخه استاندارد و مجهز به ضامن برای پاسخگویی به نیازهای ضد شل شدن ارائه شده اند.
این سری از مواد قرمز رنگ PA46 با درجه ضد شعله UL94 V-0 و مجهز به کنتاکت های برنزی فسفر قلع اندود ساخته شده است، این سری دارای مقاومت حرارتی عالی، هدایت پایدار و عملکرد ضد اکسیداسیون است. تعداد پین‌های سفارشی اختیاری هستند، مناسب برای کنترل صنعتی، دستگاه‌های IoT، لوازم الکترونیکی مصرفی و مونتاژ PCB با چگالی بالا.
وضعیت در دسترس بودن:
مقدار:
پرس و جو به سبد اضافه کن

  • M25481 M25482 M25484

  • HRB

  • 8536909000

تعریف

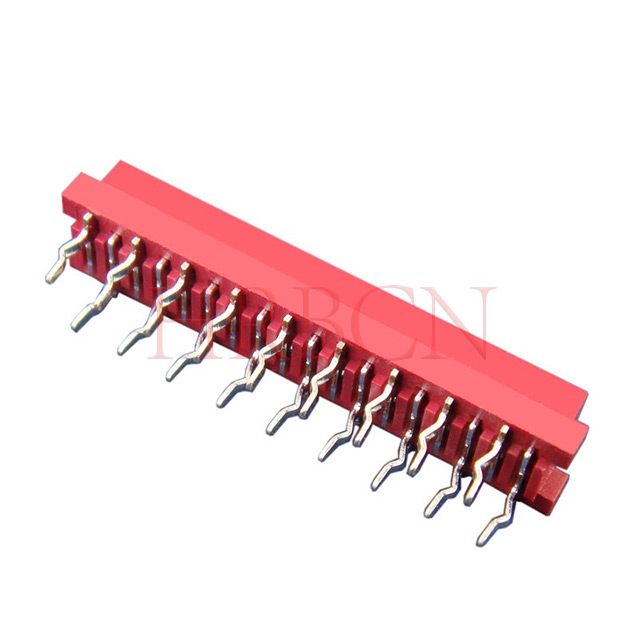

1. سری M25481  1.27 میلی متر هدر زمین، تخته به برد، کانکتور زن روی برد، ورودی بالا، دو ردیف، 4 تا 24 پین است.

قسمت شماره
Dimensions
قسمت شماره
Dimensions
TYP UL94V-0مدارهاکم نور: حداکثرTYP UL94V-0مدارهاکم نور: A
M25481-2×247.10M25481-2×81622.40
M25481-2×369.70M25481-2×91824.90
M25481-2×4812.20M25481-2×102027.40
M25481-2×51014.70M25481-2×112230.00
M25481-2×61217.30M25481-2×122432.50
M25481-2×71419.80

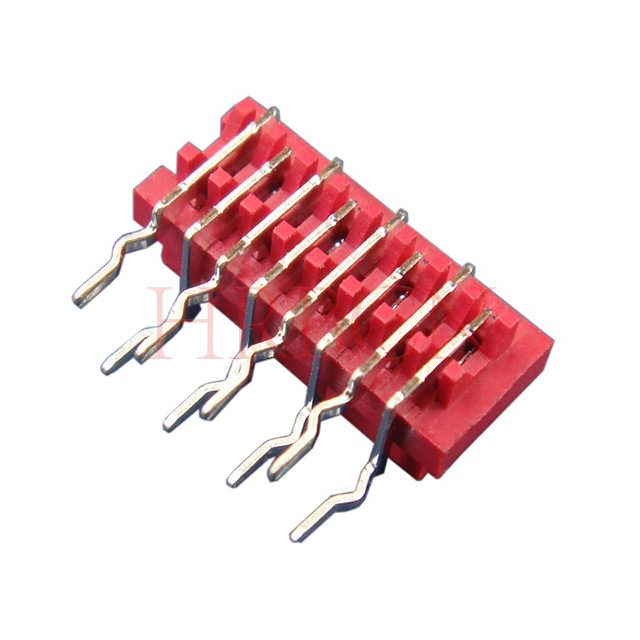

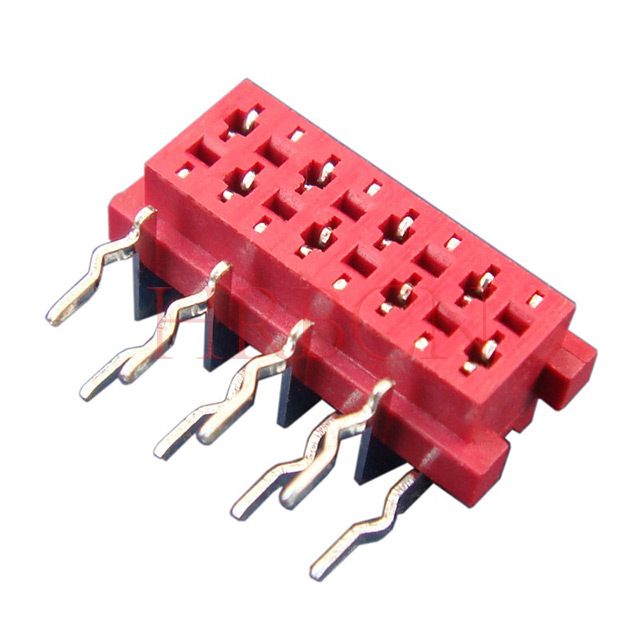

2. سری M25481R 1.27 میلی متر هدر زمین، تخته به برد، کانکتور زن روی برد، ورودی جانبی، دو ردیف، 4 تا 24 پین است.

قسمت شماره
Dimensions
قسمت شماره
Dimensions
TYP UL94V-0مدارهاکم نور: حداکثرTYP UL94V-0مدارهاکم نور: A
M25481R-2×247.10M25481R-2×81622.40
M25481R-2×369.70M25481R-2×91824.90
M25481R-2×4812.20M25481R-2×102027.40
M25481R-2×51014.70M25481R-2×112230.00
M25481R-2×61217.30M25481R-2×122432.50
M25481R-2×71419.80


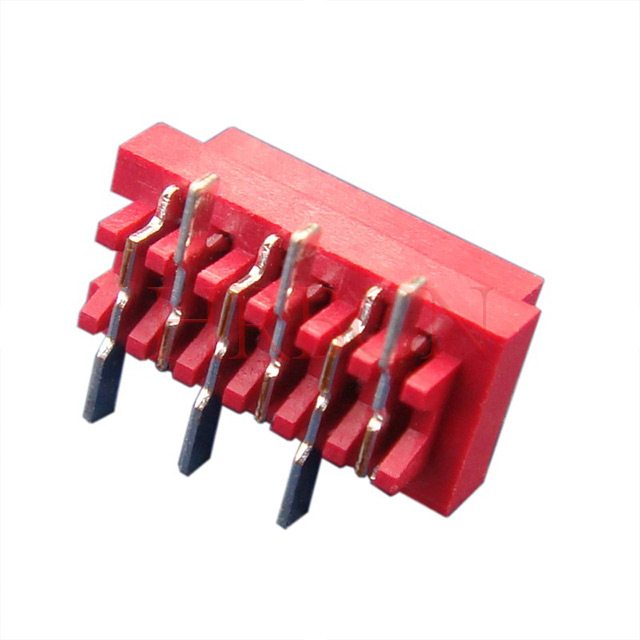

3. سری M25482 هدر 1.27 میلی متری، تخته به برد، کانکتور زن روی برد، دستگاه نصب سطحی (SMD)، ردیف دوگانه، 4 تا 24 پین است.

قسمت شماره
Dimensions
قسمت شماره
Dimensions
TYP UL94V-0مدارهاکم نور: حداکثرTYP UL94V-0مدارهاکم نور: A
M25482-2×247.10M25482-2×81622.24
M25482-2×369.54M25482-2×91824.78
M25482-2×4812.08M25482-2×102027.32
M25482-2×51014.62M25482-2×112229.86
M25482-2×61217.16M25482-2×122432.40
M25482-2×71419.70

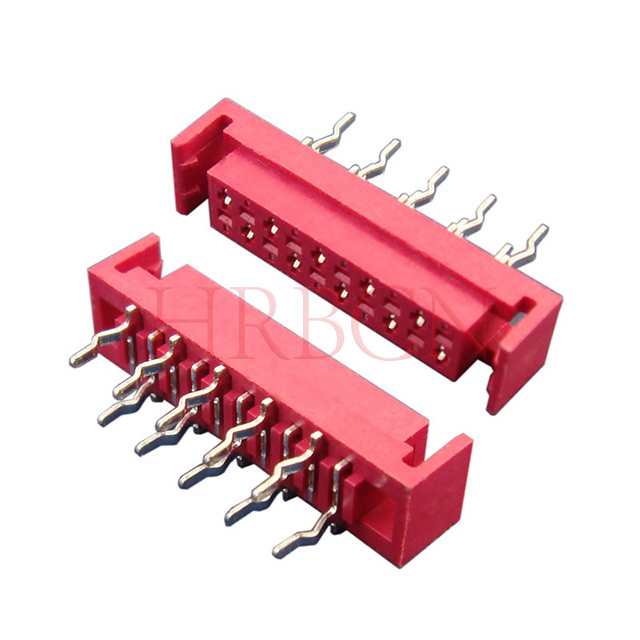

4. سری M25484 1.27 میلی متر هدر زمین، تخته به برد، کانکتور زن روی برد، ورودی بالا با چفت، دو ردیف، 4 تا 24 پین است.

قسمت شمارهDimensionsقسمت شمارهDimensions
TYP UL94V-0Cirکم نور: A  کم نور: B  کم نور: C  TYP UL94V-0Cirکم نور: A  کم نور: B  کم نور: C
M25484-2×249.703.815.60M25484-2×81624.9419.0520.84
M25484-2×3612.246.358.14M25484-2×91827.4821.5923.38
M25484-2×4814.788.8910.68M25484-2×102030.0224.1325.92
M25484R-2×51017.3211.4313.22M25484-2×112232.5626.6728.46
M25484R-2×61219.8613.9715.76M25484-2×122435.1029.2131.00
M25484R-2×71422.4016.5118.30




5. سری M25484R هدر 1.27 میلی متری، تخته به برد، کانکتور زن روی برد، دستگاه پایه ورودی سطح بالایی (SMD) با چفت، ردیف دوگانه، 4 تا 24 پین است.

قسمت شمارهDimensionsقسمت شمارهDimensions
TYP UL94V-0Cirکم نور: A  کم نور: B  کم نور: C  TYP UL94V-0Cirکم نور: A  کم نور: B  کم نور: C
M25484-2×249.703.815.60M25484-2×81624.9419.0520.84
M25484-2×3612.246.358.14M25484-2×91827.4821.5923.38
M25484-2×4814.788.8910.68M25484-2×102030.0224.1325.92
M25484R-2×51017.3211.4313.22M25484-2×112232.5626.6728.46
M25484R-2×61219.8613.9715.76M25484-2×122435.1029.2131.00
M25484R-2×71422.4016.5118.30




ویژگی ها

  • گام دو ردیفه 1.27 میلی متر، سازگاری گسترده

  • 2-24 تعداد پین اختیاری

  • محفظه ضد شعله PA46 UL94 V-0

  • مقاوم در برابر لرزش، اتصال پایدار

  • سازگار با RoHS

  • M25481R: ورودی جانبی، نصب DIP، بدون چفت

  • M25482: ورودی بالا، نوع SMD، بدون چفت، نوار و حلقه موجود است

  • M25481: ورودی بالا، نصب DIP، بدون چفت

  • M25484R: ورودی بالا، SMD، با چفت های قفل

  • M25484: ورودی بالا، DIP، با چفت قفل

برنامه های کاربردی مدل خاص

  • M25481R (ورودی جانبی، DIP):  دستگاه هایی با فضای بالا محدود، مونتاژ PCB جانبی، تولید لحیم کاری موج استاندارد.

  • M25482 (Top Entry، SMD، No Latch):  چیدمان PCB با چگالی بالا، الکترونیک کوچک، خطوط لحیم کاری جریان مجدد خودکار.

  • M25481 (Top Entry، DIP):  مجموعه های الکترونیکی عمومی، اتصال PCB معمولی، فرآیندهای لحیم کاری دستی و موجی.

  • M25484R (ورودی بالا، SMD، با چفت):  دستگاه‌های مستعد لرزش، تجهیزات قابل حمل، الکترونیک خودرو، مجموعه‌های SMD فشرده.

  • M25484 (ورودی بالا، DIP، با چفت):  واحدهای سواری، ماشین‌آلات صنعتی، دستگاه‌هایی که نیاز به اتصال ضد سست تحت ارتعاش دارند.


س: این کانکتورها چه نوع اتصالاتی هستند؟

پاسخ: همه آنها محفظه ماده دو ردیفه 1.27 میلی متری هستند که برای جفت گیری مستقیم PCB طراحی شده اند.

M25481R：کانکتور زن روی برد | ورودی جانبی | DIP

M25482：کانکتور زن روی برد | SMD | نوع معمولی

M25481 ：کانکتور زن روی برد | ورودی برتر | DIP

M25484R ：کانکتور زن روی برد | SMD ورودی برتر با چفت

M25484 ：کانکتور زن روی برد | ورودی برتر با چفت

س: چگونه از میان این کانکتورهای زن روی برد انتخاب کنیم؟

A: با توجه به سه عامل کلیدی انتخاب کنید: جهت جفت شدن (ورودی بالا / ورودی جانبی)، نوع نصب PCB (DIP / SMD) و اینکه آیا قفل قفل مورد نیاز است یا خیر.

س: چه زمانی نوع ورودی جانبی را انتخاب کنیم؟

A: اگر PCB شما فقط اجازه جفت گیری جانبی را می دهد یا فضای نصب کافی در بالا ندارد، M25481R را انتخاب کنید.
س: تفاوت بین نسخه های DIP و SMD چیست؟
A: مدل های DIP مناسب لحیم کاری موجی و لحیم کاری دستی هستند. مدل‌های SMD مناسب لحیم کاری مجدد هستند، فضای PCB را ذخیره می‌کنند و از تولید خودکار نوار و حلقه پشتیبانی می‌کنند.
س: آیا به کانکتور با چفت نیاز دارم؟
A: M25484 یا M25484R را با چفت‌ها برای تجهیزاتی که تحت لرزش یا حرکت مکرر کار می‌کنند، انتخاب کنید تا اتصال پایدار و ضد شل باشد. برای استفاده عمومی استاتیک، انواع معمولی بدون چفت کافی است.

س: زمین این مسکن زنانه چیست؟

A: از گام دو ردیفه استاندارد 1.27 میلی متری استفاده می کند که دارای سازگاری بالا با هدرهای پین منطبق است.

س: چه تعداد پین موجود است؟

A: شماره پین ​​های قابل تنظیم از 2 پین تا 24 پین برای برآوردن نیازهای مختلف طرح بندی PCB.

س: محفظه از چه موادی ساخته شده است؟

پاسخ: محفظه پلاستیک مهندسی PA46 قرمز با درجه ضد شعله UL94 V-0 است، از نظر مقاومت در برابر حرارت و عایق عالی.

س: رتبه بندی های الکتریکی چیست؟

A: جریان نامی حداکثر 1A و ولتاژ نامی 100V AC/DC، ایده آل برای انتقال سیگنال.

س: محدوده دمای عملیاتی چیست؟

A: این به طور پایدار در -40 ℃ تا +105 ℃ کار می کند، مناسب برای اکثر محیط های صنعتی و تجاری.

س: آیا برای اتصال به سیم یا کابل نیاز دارم؟

A: خیر. این صرفاً برای اتصال تخته به برد است. دو PCB مستقیماً با جفت شدن به یکدیگر متصل می شوند.

س: آیا مخاطبین بادوام هستند؟

A: کنتاکت های داخلی از برنز فسفر با آبکاری قلع، مقاومت در برابر تماس کم و عملکرد ضد اکسیداسیون خوب برای عمر طولانی ساخته شده اند.

س: آیا طراحی ضد جابجایی دارد؟

ج: بله. کلید پلاریزاسیون داخلی از جفت گیری معکوس و خطاهای مونتاژ جلوگیری می کند.

س: آیا این محصول با محیط زیست سازگار است؟

A: همه محصولات به طور کامل با استانداردهای RoHS برای کاربرد در بازار جهانی مطابقت دارند.

س: چه فرآیند لحیم کاری از هدر DIP پشتیبانی می کند؟

A: طراحی DIP از طریق سوراخ عمودی (M25481، سری M25481R و سری M25484)، سازگار با لحیم کاری موجی و لحیم کاری دستی.

س: چه فرآیند لحیم کاری از هدر SMD پشتیبانی می کند؟

پاسخ: طراحی نصب سطح (سری M25482 و سری M25484R) را اتخاذ می کند، که برای لحیم کاری مجدد مناسب است. بسته بندی نوار و حلقه برای تولید خودکار در دسترس است.




رتبه بندی فعلی
1A AC DC
رتبه بندی ولتاژ
100 ولت AC DC
محدوده دما
-40 درجه سانتیگراد تا +105 درجه سانتیگراد
تماس با مقاومت
حداکثر 10mΩ
مقاومت عایق
حداقل 1000MΩ
ولتاژ مقاوم
500 ولت AC در دقیقه
مواد
محفظه: نایلون46 UL94V-0
ترمینال: فسفر برنز
پایان ترمینال
قلع روی نیکل اندود شده
