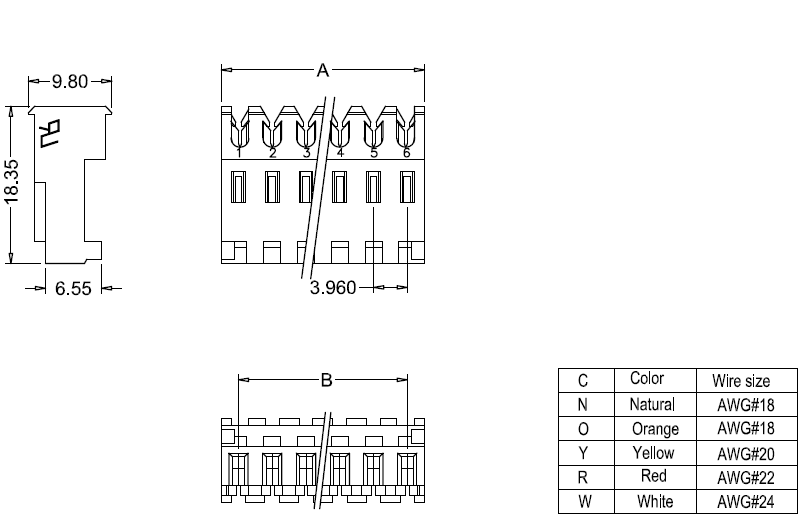

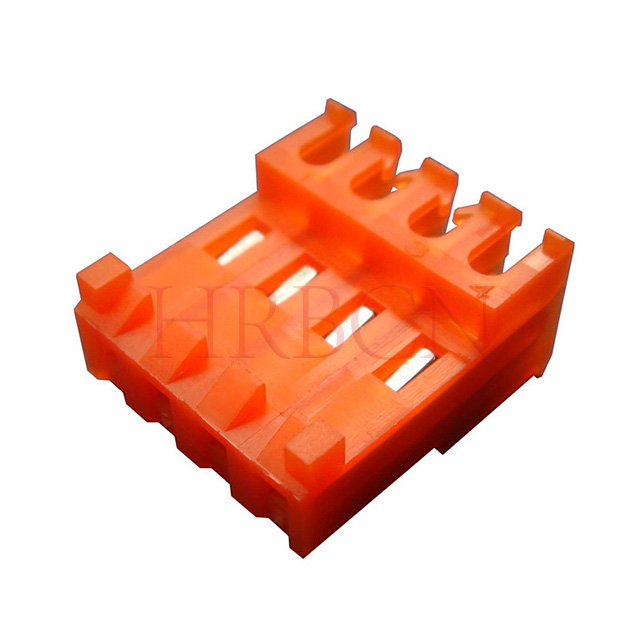

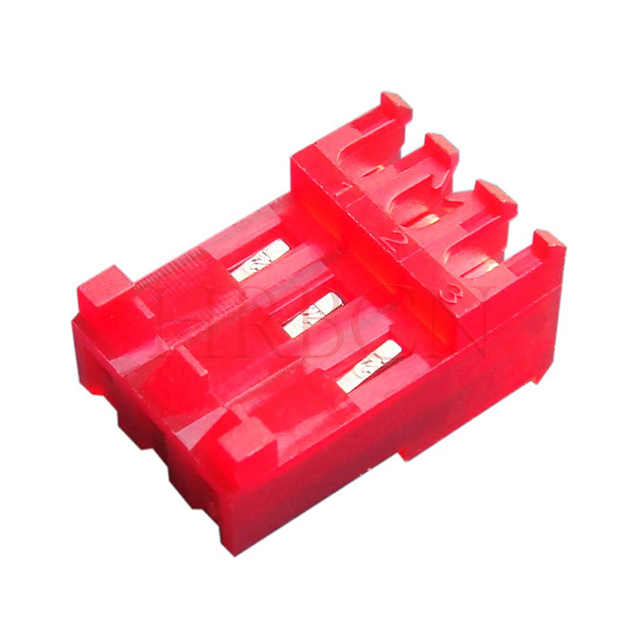

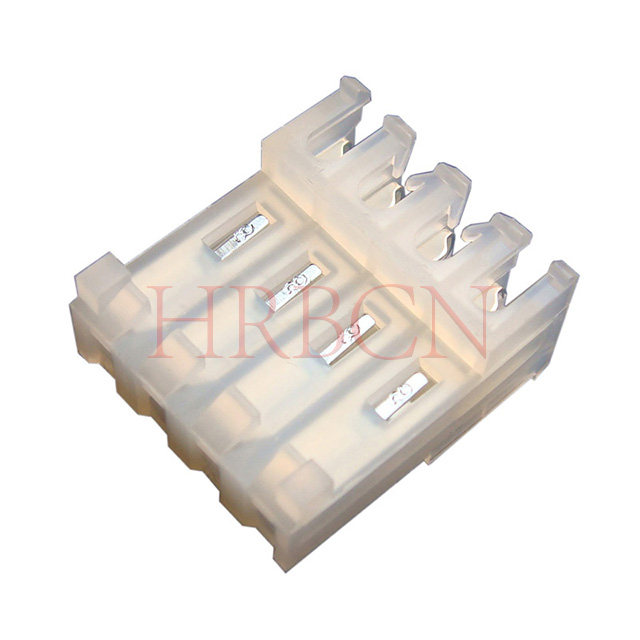

1. 3.96mm Pitch 180° Feed-through Structure IDC

برای جفت گیری غیرمستقیم از استاندارد صنعتی گام 3.96 میلی متری و طراحی مستقیم 180 درجه استفاده می کند. این کاملاً با هدرهای PCB سری M3965 و M3965R ترکیب می شود تا اتصال سیم به برد قابل اعتماد را محقق کند.

2. زبانه های پلاریزه یکپارچه و رمپ قفل

زبانه های پلاریزه داخلی به طور موثر از خطاهای درج معکوس و سیم کشی جلوگیری می کند. سطح شیب دار قفل عملکرد قفل محکم را برای جلوگیری از شل شدن اتصال ناشی از لرزش ارائه می دهد و از پایداری طولانی مدت اتصال اطمینان می دهد.

3. IDT پیشرفته (فناوری جابجایی عایق)

از قطع سیم یک مرحله‌ای بدون جدا کردن سیم‌ها یا ابزارهای چروک‌کننده اضافی پشتیبانی می‌کند، که کارایی مونتاژ را تا حد زیادی بهبود می‌بخشد و با عملیات دستی و خطوط تولید خودکار سازگار است.

4. Wide Pin & Wire Gauge Compatibility

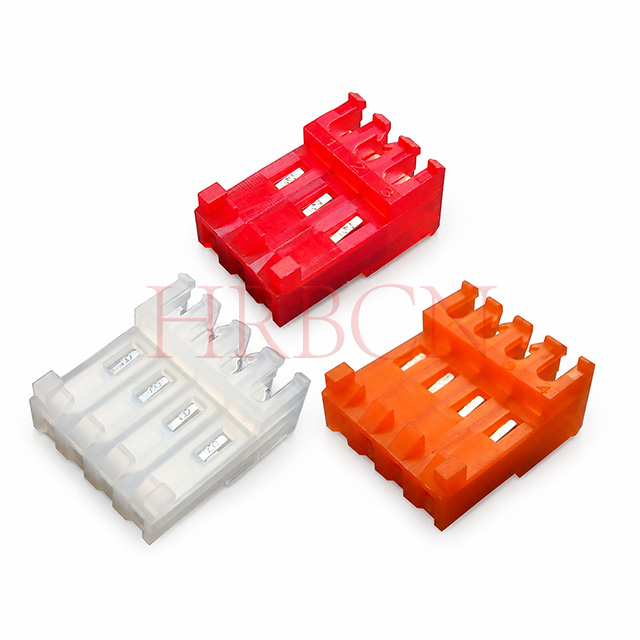

تعداد پین های 2 تا 24 را برای انتخاب انعطاف پذیر پوشش می دهد. سازگار با سیم های AWG18، AWG20، AWG22 و AWG24؛ رنگ های مختلف محفظه با اندازه سیم های متمایز برای شناسایی آسان مطابقت دارد.

5. عملکرد الکتریکی برتر

دارای جریان 5 آمپر AC/DC و ولتاژ 600 ولت AC/DC. دارای حداکثر مقاومت تماس 3.0mΩ، حداقل مقاومت عایق 5000MΩ و ولتاژ مقاومتی 2200 ولت AC است که الزامات ایمنی الکتریکی دقیق را برآورده می کند.

6. مواد بادوام و درجه ضد شعله

محفظه ساخته شده از نایلون 66 با درجه ضد شعله UL94V-2. پایانه ها از برنز فسفر با کیفیت بالا ساخته شده اند که با آبکاری قلع یا آبکاری طلا برای افزایش رسانایی و توانایی ضد خوردگی در دسترس هستند.

7. انطباق کامل و گواهینامه های مجاز

کاملاً مطابق با مقررات RoHS و REACH. دارای گواهینامه UL & cUL (شماره گواهی E304945)، از دسترسی به بازار برای مناطق اروپا و آمریکای شمالی پشتیبانی می کند.

8. دما و محدوده کاربرد وسیع

به طور پایدار در -25 درجه سانتیگراد تا +85 درجه سانتیگراد کار می کند. ایده آل برای پایان دادن به سیم تجهیزات کنترل صنعتی، لوازم خانگی و محصولات مختلف الکترونیکی عمومی. با پوشش های گرد و غبار سری M7061 برای محافظت بیشتر در برابر گرد و غبار و رطوبت مطابقت دارد.

سوالات متداول عمومی

Q1: محدوده گام و پین کانکتور IDC سری M7060 چقدر است؟

پاسخ: این کانکتور IDC 3.96 میلی متری است که از 2 تا 24 پین برای انتخاب پشتیبانی می کند.

Q2: چه سیم سنج هایی با این کانکتور سازگار است؟

پاسخ: برای سیم‌های AWG18، AWG20، AWG22 و AWG24 مطابق با کدهای رنگی مختلف بدنه است.

Q3: رتبه های الکتریکی و دمای کار چیست؟

A: جریان نامی: 5A AC/DC. ولتاژ نامی: 600 ولت AC/DC؛ دمای کارکرد: -25 تا +85 درجه سانتیگراد.

Q4: مواد و درجه مقاوم در برابر شعله چیست؟

A: مسکن: نایلون66، UL94V-2؛ پایانه: برنز فسفر با آبکاری قلع یا آبکاری طلا.

Q5: عملکرد زبانه های پلاریزه و رمپ قفل چیست؟

A: زبانه های پلاریزه از درج معکوس جلوگیری می کند. سطح شیب دار قفل، جفت شدن محکم را تضمین می کند و از اتصال شل جلوگیری می کند.

Q6: آیا این یک رابط مستقیم است؟ جهت گیری چیست؟

پاسخ: بله، این یک اتصال دهنده IDC 180 درجه برای جفت گیری غیر مستقیم است.

Q7: M7060-NCR برای چه کاربردهایی مناسب است؟

A: عمدتا برای پایان دادن به سیم تجهیزات کنترل صنعتی، لوازم خانگی و محصولات الکترونیکی عمومی استفاده می شود.

Q8: آیا می توانید تعداد پین ها یا رنگ های سفارشی شده را ارائه دهید؟

پاسخ: پین های استاندارد از 2 تا 24 متغیر است و چندین رنگ استاندارد موجود است. برای سفارشی سازی غیر استاندارد با ما تماس بگیرید.

سوالات متداول فنی

Q1: چرا دو نسخه از اتصال دهنده های IDC وجود دارد: با رمپ قفل و بدون رمپ قفل؟

A: آنها برای مطابقت با قابلیت اطمینان مکانیکی مختلف، هزینه و سناریوهای مونتاژ طراحی شده اند:

با سطح شیب دار قفلی: دنده های قفل کننده یکپارچه را روی محفظه اضافه کنید تا پس از جفت گیری به شکل فیزیکی محکم شود. نیروی نگهدارنده را تا حد زیادی افزایش می دهد، در برابر لرزش، کشیدن کابل و جابجایی انبساط حرارتی مقاومت می کند و از قطع شدن تصادفی جلوگیری می کند. شرایط کاری با قابلیت اطمینان بالا را هدف قرار می دهد.

بدون سطح شیب دار قفل: ساختار مسکن ساده بدون قفل قفل. جفت گیری فقط به اصطکاک بین ترمینال و هدر بستگی دارد. هزینه مواد کمتر، ابعاد بیرونی کوچکتر و مونتاژ اتوماسیون کامل آسان تر، طراحی شده برای دستگاه های مصرف کننده داخلی استاتیک و کم استرس.

Q2: تفاوت های کاربردی عملی بین این دو نوع چیست؟

IDC با رمپ قفل

مزیت اصلی: عملکرد ضد لرزش و ضد شل شدن قوی، صدای واضح 'کلیک' برای تأیید جفت گیری کامل

کاربردهای معمول: تجهیزات کنترل صنعتی، ماژول های درایو موتور، وسایل HVAC، جعبه های کنترل قدرت، ابزار تست قابل حمل، تجهیزات با حمل و نقل مکرر یا شوک مکانیکی.

محیط کار: تجهیزات با لرزش مداوم، چرخه دما، کشش کابل خارجی؛ محصولاتی که اتصال شل باعث خطرات ایمنی یا خاموش شدن تجهیزات می شود.

IDC بدون رمپ قفل

مزیت اصلی: اندازه فشرده، هزینه واحد کمتر، درج صاف بدون مقاومت قفل اضافی

کاربردهای معمول: لوازم الکترونیکی مصرفی داخلی ساکن، ماژول های روشنایی LED، لوازم خانگی کوچک، سیم کشی ثابت داخلی بردهای مدار، لوازم جانبی دیجیتال ارزان قیمت.

محیط کار: نصب استاتیک، بدون لرزش/شوک آشکار، کابل‌ها بدون نیروی کشش توسط سیم‌ها ثابت شده‌اند، انتقال سیگنال کم تقاضا.

Q3: چگونه بین کانکتور IDC رمپ قفل کننده و کانکتور IDC غیرقفل کننده انتخاب کنیم؟

این 4 استاندارد قضاوت را دنبال کنید:

وضعیت لرزش و ضربه را بررسی کنید

اگر دستگاه با لرزش مداوم، ضربه یا حرکت مکرر کار می کند ← با سطح شیب دار قفل را انتخاب کنید

اگر محصول در داخل خانه بدون لرزش ثابت است ← بدون رمپ قفل انتخاب کنید

خطر اتصال شل را ارزیابی کنید

جفت شدن شل باعث قطع برق، از دست دادن سیگنال یا خطر ایمنی می شود ← نسخه رمپ قفل مورد نیاز است

سیم کشی داخلی موقت، ضربه ناچیز حتی در صورت قطع شدن → نسخه بدون قفل قابل قبول است

محدودیت هزینه و حجم

کنترل دقیق هزینه BOM، فضای مسکن فشرده مورد نیاز → بدون رمپ قفل

عمر طولانی، استاندارد کیفیت محصول بالا، تحمل هزینه → با رمپ قفل

تقاضای مونتاژ و تولید

خط مونتاژ خودکار انبوه که به مقاومت درج کم نیاز دارد → بدون رمپ قفل

مونتاژ دستی، برای قضاوت در مورد درج کامل به بازخورد کلیک واضح نیاز دارید → با سطح شیب دار قفل

Q4: آیا طراحی رمپ قفل بر سازگاری با هدرهای PCB مطابقت دارد؟

پاسخ: شماره IDC سری M7060 با/بدون قفل رمپ، گام، طرح پین و اندازه ترمینال داخلی یکسان است، کاملاً با هدرهای PCB سری M3965 مطابقت دارد. فقط ساختار قفل بیرونی محفظه متفاوت است، هیچ تاثیری بر اتصال الکتریکی یا تطبیق ابعاد جفت گیری ندارد.

Q5: آیا رمپ غیر قفل IDC در حین استفاده به راحتی سقوط می کند؟

A: بستگی به شرایط کاری دارد. در نصب کاملا استاتیک با کابل ثابت شده توسط کشش یا اتصالات کابل، حفظ اصطکاک می تواند اتصال پایدار را تضمین کند. اما تحت ارتعاش، نیروی کشش یا چرخه دما، به تدریج شل می شود و باعث قطع سیگنال متناوب می شود، بنابراین برای سناریوهای صنعتی با قابلیت اطمینان بالا توصیه نمی شود.
