کانکتور IDC گام 3.96 میلی متری بدون رمپ قفل

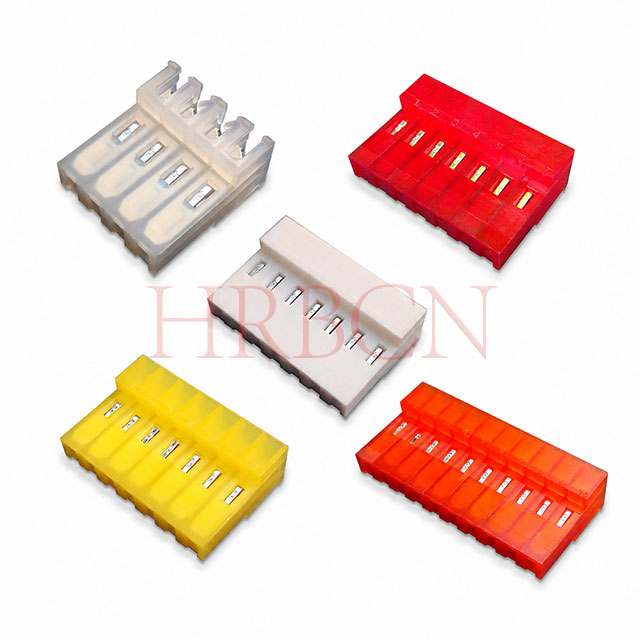

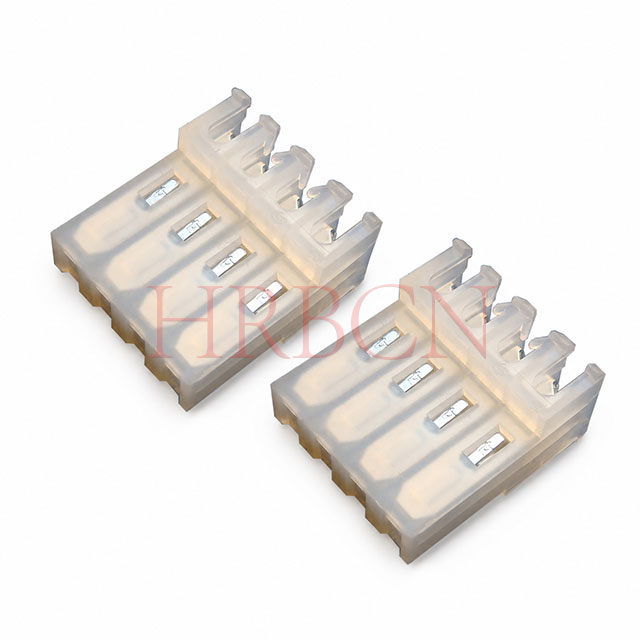

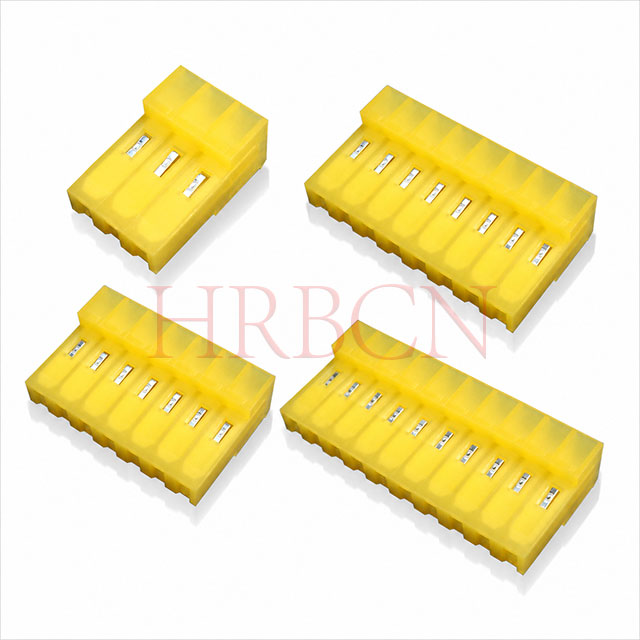

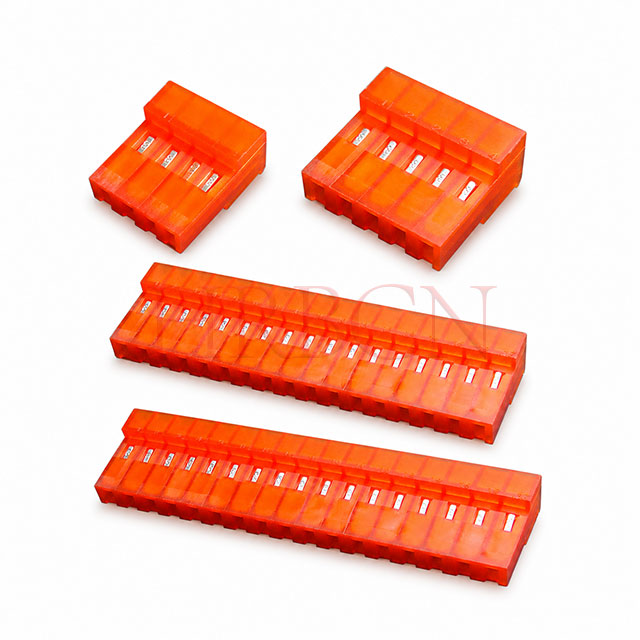

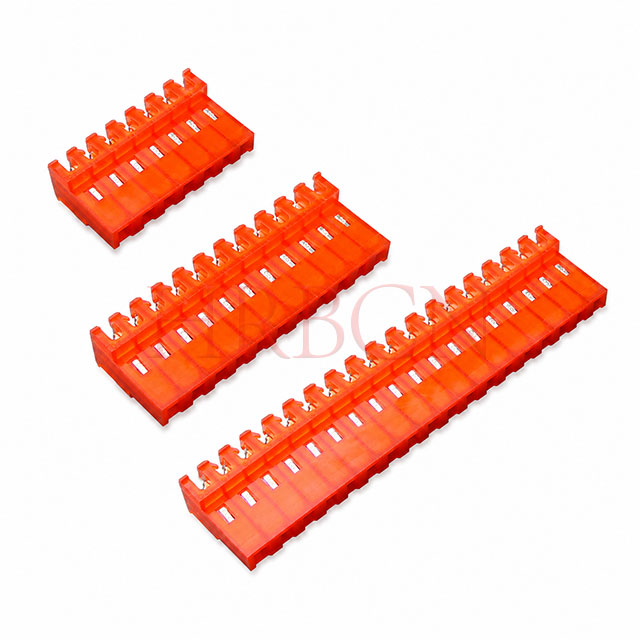

کانکتور IDC 3.96 میلی‌متری سری M7060 بدون رمپ قفل، انتهای بسته 90 درجه و سبک‌های ورودی 180 درجه، 2-24 پین. UL94V-2 نایلون 66 محفظه، پایانه های برنز فسفر با آبکاری قلع/طلا. محفظه رنگی با سیم های AWG18~AWG24 مطابقت دارد. ایده آل برای اتصال سیم به سیم و سیم به برد در لوازم خانگی و روشنایی LED.
  • کاملاً مطابق با RoHS و REACH
  • دارای گواهینامه UL&cUL
  • UL 94V-2 مسکن مقاوم در برابر شعله
وضعیت در دسترس بودن:
مقدار:
پرس و جو به سبد اضافه کن

  • M7060-NCPR، M7060-NCP، M7060R-NCPR، M7060R-NCP

  • HRB

  • 8536909000


3.96 پیچ IDC بدون قفل کردن زبانه های پلاریزه رمپ


کانکتور گام 3.96 میلی متری برای جفت گیری غیرمستقیم، فناوری جابجایی عایق (IDT)، برای هادی های جداگانه، بدون رمپ قفل، با یا بدون زبانه های پلاریزه.


تعریف HRB P/N

M7060-NCPR

      ①②③④⑤⑥

①M7060: سری HRB

②بدون R(خالی): تا 180 درجه تغذیه کنید

③N: تعداد پین ها: 2-24

④C: رنگ مسکن، توضیح نمودار زیر را ببینید

⑤P: بدون رمپ قفل

⑥R: با زبانه های قطبی

C رنگ اندازه سیم
N طبیعی AWG18
O نارنجی AWG18
Y زرد AWG20
R Red AWG22
W سفید AWG24

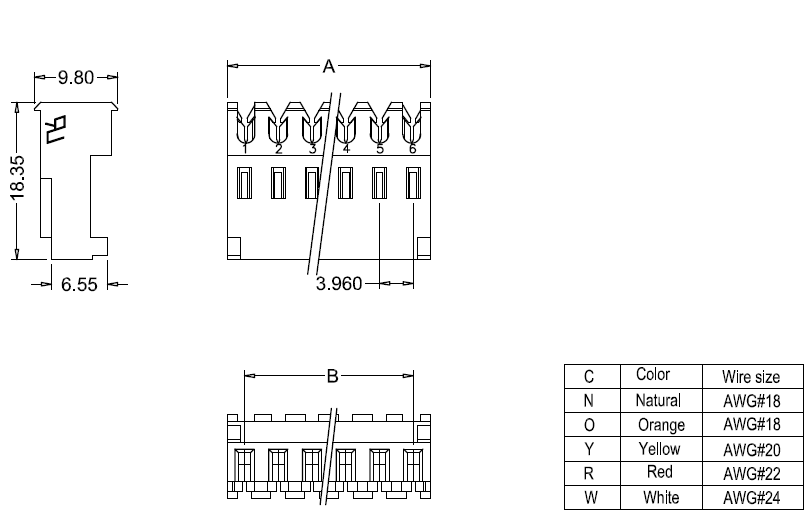

ابعاد M7060-NCPR

ابعاد M7060-NCPR IDC

قسمت  شماره
Dimensions قسمت  شماره
Dimensions قسمت  شماره
Dimensions
UL94V-2 مدارها کم نور:  A کم نور:  B UL94V-2 مدارها کم نور:  A کم نور:  B UL94V-2 مدارها کم نور:  A کم نور:  B
M7060-2-CPR 2 7.92 3.96 M7060-10-CPR 10 39.60 35.64 M7060-18-CPR 18 71.08 67.32
M7060-3-CPR 3 11.88 7.92 M7060-11-CP--R 11 43.41 39.60 M7060-19-CPR 19 75.04 71.28
M7060-4-CPR- 4 15.84 11.88 M7060-12-CPR 12 47.37 43.56 M7060-20-CPR 20 78.90 75.24
M7060-5-CPR 5 19.80 15.84 M7060-13-CPR 13 51.33 47.52 M7060-21-CPR 21 82.26 79.20
M7060-6-CPR 6 23.76 19.80 M7060-14-CPR 14 55.29 51.48 M7060-22-CPR 22 86.82 83.16
M7060-7-CPR 7 27.72 23.76 M7060-15-CPR 15 59.35 55.44 M7060-23-CPR 23 90.78 87.12
M7060-8-CPR 8 31.68 27.72 M7060-16-CPR 16 63.31 59.40 M7060-24-CPR 24 94.74 91.08
M7060-9-CPR 9 35.64 31.68 M7060-17-CPR 17 67.12 63.36



تعریف HRB P/N

M7060-NCP

      ①②③④⑤⑥

①M7060: سری HRB

②بدون R(خالی): تا 180 درجه تغذیه کنید

③N: تعداد پین ها: 2-24

④C: رنگ مسکن، توضیح نمودار زیر را ببینید

⑤P: بدون رمپ قفل

⑥بدون R(خالی): بدون زبانه های پلاریزه کننده

C رنگ اندازه سیم
N طبیعی AWG18
O نارنجی AWG18
Y زرد AWG20
R Red AWG22
W سفید AWG24

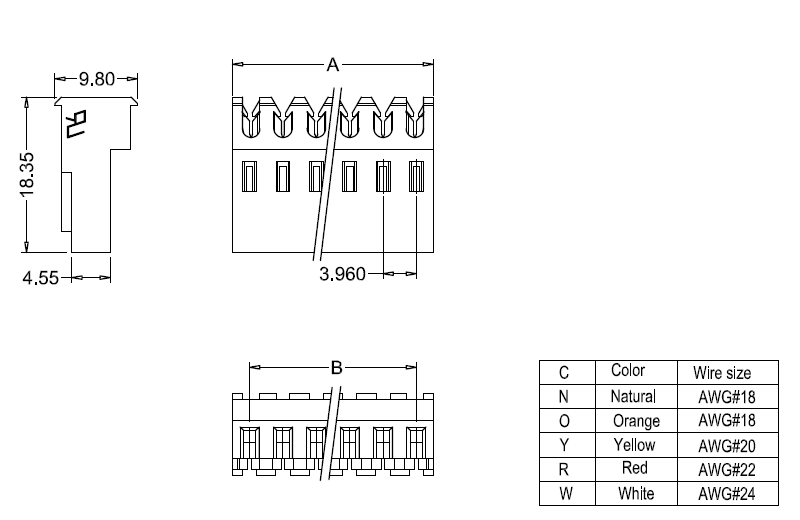

ابعاد M7060-NCP

ابعاد IDC M7060-NCP


قسمت  شماره
Dimensions قسمت  شماره
Dimensions قسمت  شماره
Dimensions
TYP  UL94V-2 مدارها کم نور:  A کم نور:  B TYP  UL94V-2 مدارها کم نور:  A کم نور:  B TYP  UL94V-2 مدارها کم نور:  A کم نور:  B
M7060-2-CP 2 7.92 3.96 M7060-10-CP 10 39.60 35.64 M7060-18-CP 18 71.08 67.32
M7060-3-CP 3 11.88 7.92 M7060-11-CP 11 43.41 39.60 M7060-19-CP 19 75.04 71.28
M7060-4-CP 4 15.84 11.88 M7060-12-CP 12 47.37 43.56 M7060-20-CP 20 78.90 75.24
M7060-5-CP 5 19.80 15.84 M7060-13-CP 13 51.33 47.52 M7060-21-CP 21 82.26 79.20
M7060-6-CP 6 23.76 19.80 M7060-14-CP 14 55.29 51.48 M7060-22-CP 22 86.82 83.16
M7060-7-CP 7 27.72 23.76 M7060-15-CP 15 59.35 55.44 M7060-23-CP 23 90.78 87.12
M7060-8-CP 8 31.68 27.72 M7060-16-CP 16 63.31 59.40 M7060-24-CP 24 94.74 91.08
M7060-9-CP 9 35.64 31.68 M7060-17-CP 17 67.12 63.36




تعریف HRB P/N

M7060R-NCPR

      ① ② ③④ ⑤⑥

①M7060: سری HRB

②R: انتهای بسته 90 درجه

③N: تعداد پین ها: 2-24

④C: رنگ مسکن، توضیح نمودار زیر را ببینید

⑤P: بدون رمپ قفل

⑥R: با زبانه های قطبی

C رنگ اندازه سیم
N طبیعی AWG18
O نارنجی AWG18
Y زرد AWG20
R Red AWG22
W سفید AWG24

ابعاد M7060R-NCPR

ابعاد M7060R-NCPR IDC

قسمت  شماره
Dimensions قسمت  شماره
Dimensions قسمت  شماره
Dimensions
UL94V-2 مدارها کم نور:  A کم نور:  B UL94V-2 مدارها کم نور:  A کم نور:  B UL94V-2 مدارها کم نور:  A کم نور:  B
M7060R-2-CPR 2 7.92 3.96 M7060R-10-CPR 10 39.60 35.64 M7060R-18-CPR 18 71.08 67.32
M7060R-3-CPR 3 11.88 7.92 M7060R-11-CPR 11 43.41 39.60 M7060R-19-CPR 19 75.04 71.28
M7060R-4-CPR- 4 15.84 11.88 M7060R-12-CPR 12 47.37 43.56 M7060R-20-CPR 20 78.90 75.24
M7060R-5-CPR 5 19.80 15.84 M7060R-13-CPR 13 51.33 47.52 M7060R-21-CPR 21 82.26 79.20
M7060R-6-CPR 6 23.76 19.80 M7060R-14-CPR 14 55.29 51.48 M7060R-22-CPR 22 86.82 83.16
M7060R-7-CPR 7 27.72 23.76 M7060R-15-CPR 15 59.35 55.44 M7060R-23-CPR 23 90.78 87.12
M7060R-8-CPR 8 31.68 27.72 M7060R-16-CPR 16 63.31 59.40 M7060R-24-CPR 24 94.74 91.08
M7060R-9-CPR 9 35.64 31.68 M7060R-17-CPR 17 67.12 63.36



تعریف HRB P/N

M7060R-NCP

      ① ② ③④⑤⑥

①M7060: سری HRB

②R: انتهای بسته 90 درجه

③N: تعداد پین ها: 2-24

④C: رنگ مسکن، توضیح نمودار زیر را ببینید

⑤P: بدون رمپ قفل

⑥بدون R(خالی): بدون زبانه های پلاریزه کننده

C رنگ اندازه سیم
N طبیعی AWG18
O نارنجی AWG18
Y زرد AWG20
R Red AWG22
W سفید AWG24

ابعاد M7060R-NCP

ابعاد M7060R-NCP IDC


قسمت  شماره
Dimensions قسمت  شماره
Dimensions قسمت  شماره
Dimensions
TYP  UL94V-2 مدارها کم نور:  A کم نور:  B TYP  UL94V-2 مدارها کم نور:  A کم نور:  B TYP  UL94V-2 مدارها کم نور:  A کم نور:  B
M7060R-2-CP 2 7.92 3.96 M7060R-10-CP 10 39.60 35.64 M7060R-18-CP 18 71.08 67.32
M7060R-3-CP 3 11.88 7.92 M7060R-11-CP 11 43.41 39.60 M7060R-19-CP 19 75.04 71.28
M7060R-4-CP 4 15.84 11.88 M7060R-12-CP 12 47.37 43.56 M7060R-20-CP 20 78.90 75.24
M7060R-5-CP 5 19.80 15.84 M7060R-13-CP 13 51.33 47.52 M7060R-21-CP 21 82.26 79.20
M7060R-6-CP 6 23.76 19.80 M7060R-14-CP 14 55.29 51.48 M7060R-22-CP 22 86.82 83.16
M7060R-7-CP 7 27.72 23.76 M7060R-15-CP 15 59.35 55.44 M7060R-23-CP 23 90.78 87.12
M7060R-8-CP 8 31.68 27.72 M7060R-16-CP 16 63.31 59.40 M7060R-24-CP 24 94.74 91.08
M7060R-9-CP 9 35.64 31.68 M7060R-17-CP 17 67.12 63.36





Q1: گام این کانکتور IDC M7060 چیست؟

پاسخ: گام 3.96 میلی متر است، اندازه استاندارد برای اتصال سیم با توان متوسط.

Q2: آیا این کانکتور دارای رمپ قفل است؟

پاسخ: خیر این مدل بدون رمپ قفل طراحی شده است. ما همچنین مدل هایی با رمپ قفل را برای انتخاب شما داریم.

Q3: چه جهت گیری ها و گزینه های پین موجود است؟

A: در انتهای بسته 90 درجه و ورودی 180 درجه ارائه می شود. تعداد پین ها از 2 پین تا 24 پین متغیر است. زبانه های پلاریزه برای جلوگیری از درج اشتباه اختیاری هستند.

Q4: رنگ های مختلف مسکن به چه معناست؟

A: هر رنگ مربوط به یک سیم سنج خاص است: طبیعی/نارنجی برای AWG18، زرد برای AWG20، قرمز برای AWG22، سفید برای AWG24.

Q5: مواد و درجه بازدارنده شعله چیست؟

A: مسکن: نایلون 66، درجه ضد شعله UL94V-2؛ دمای عملیاتی: -25℃ ~ +85℃. جنس پایانه: برنز فسفر.

Q6: اتمام سطح ترمینال چیست؟

پاسخ: دو گزینه: آبکاری قلع برای استفاده عمومی و آبکاری طلا برای انتقال سیگنال با قابلیت اطمینان بالا.

Q7: مشخصات کامل الکتریکی چیست؟

A: جریان نامی: 5A AC/DC. ولتاژ نامی: 600 ولت AC/DC؛ حداکثر مقاومت تماس: 3.0mΩ. حداقل مقاومت عایق: 5000MΩ؛ تحمل ولتاژ: 2200 ولت AC در دقیقه.

Q8: چه لوازم جانبی و قطعات جفت گیری را پشتیبانی می کند؟

A: برای اتصال سیم به برد با هدرهای PCB سری M3965 و M3965R جفت می شود. روکش های سری M7061 و M7061R برای جلوگیری از گرد و غبار و رطوبت موجود هستند.

Q9: مزیت اصلی فناوری IDT چیست؟

A: فناوری جابجایی عایق امکان سیم‌کشی بدون جدا کردن عایق سیم را فراهم می‌کند، که تا حد زیادی کارایی مونتاژ را برای تولید انبوه بهبود می‌بخشد.

Q10: سناریوهای اصلی برنامه چیست؟

A: به طور گسترده ای برای اتصالات سیم به سیم و سیم به تخته در لوازم خانگی، وسایل روشنایی LED، تجهیزات کنترل صنعتی و دستگاه های الکترونیکی عمومی استفاده می شود.


رتبه بندی فعلی
5A AC DC
رتبه بندی ولتاژ
600 ولت AC DC
دمای عملیاتی
-25 ºC تا +85ºC
تماس با مقاومت
حداکثر 3.0mΩ
مقاومت عایق
5000MΩ دقیقه
ولتاژ مقاوم
2200 ولت متناوب در دقیقه
مواد
محفظه: نایلون66 UL94V-2
ترمینال: فسفر برنز
پایان ترمینال
قلع اندود شده
روکش طلا
جهت گیری
90 درجه
180 درجه
اندازه سیم
AWG18
AWG20
AWG22
AWG24

اتصال سیم به برد


  • طراحی شده برای جفت شدن با روکش های محفظه سری M7061 و M7061R ، به طور موثری  از آسیب رساندن گرد و غبار، رطوبت و زباله های خارجی به پایانه های تماس در معرض جلوگیری می کند .

  • جفت گیری غیر مستقیم PCB؛ با هدرهای PCB سری M3965 و M3965R برای دستیابی به اتصال سیم به برد قابل اعتماد استفاده می کند.

اتصال سیم به برد سری M7060
