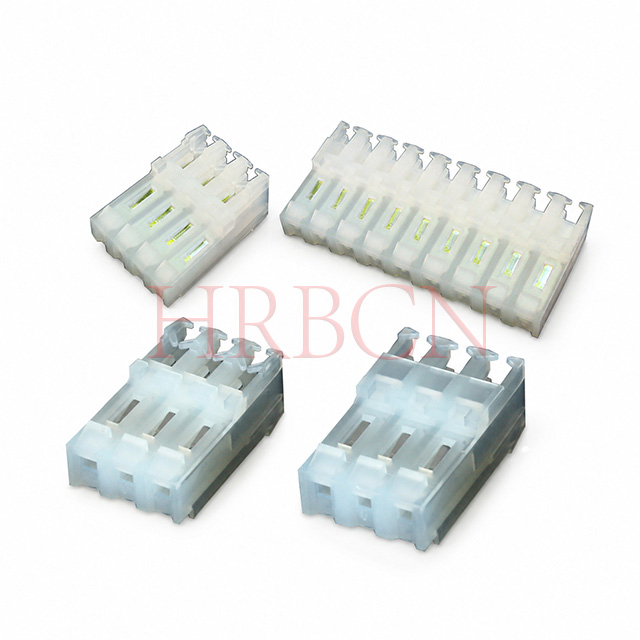

کانکتور IDC سری M7060(I) با رمپ قفل

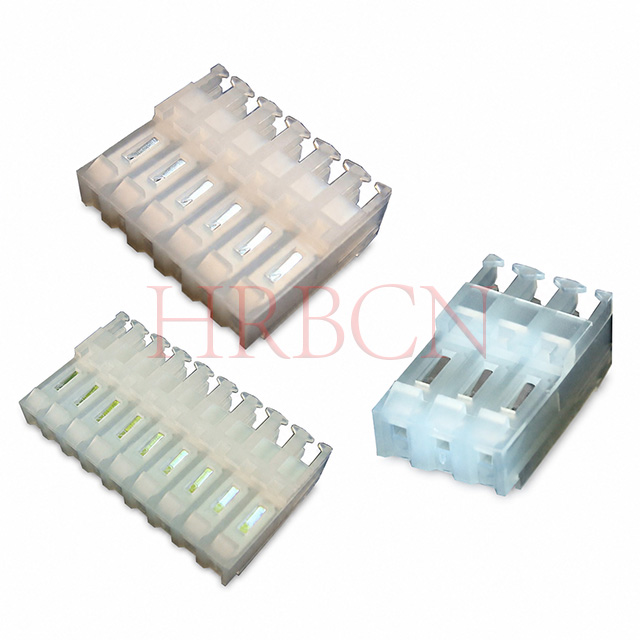

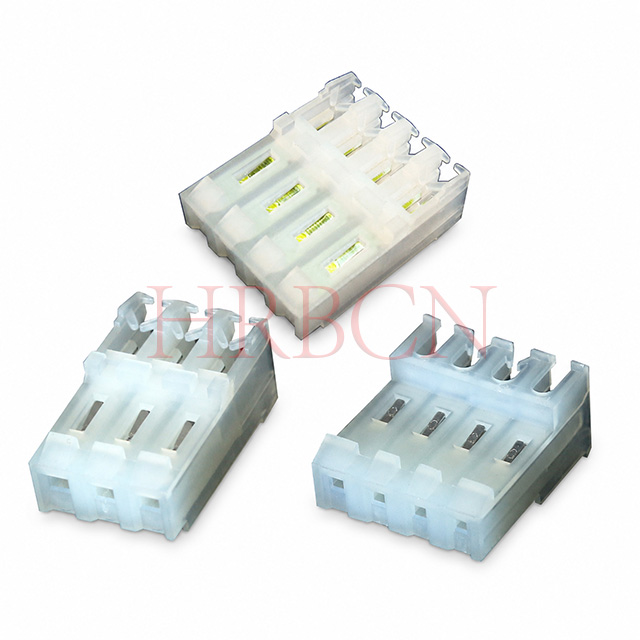

کانکتور IDC گام 3.96 میلی‌متری سری M7060(I) با سطح شیبدار قفل، در حالت‌های بسته 90 درجه و ورودی 180 درجه، 2-20 پین موجود است. ساخته شده از محفظه UL94V-2 نایلون 66 و پایانه های برنجی (قلع/طلا اندود شده). ایده آل برای اتصال سیم به سیم و سیم به برد برای لوازم خانگی و الکترونیک صنعتی.
  • کاملاً مطابق با RoHS و REACH
  • دارای گواهینامه UL&cUL
  • UL 94V-2 مسکن مقاوم در برابر شعله
وضعیت در دسترس بودن:
مقدار:
پرس و جو به سبد اضافه کن

  • M7060(I)RN، M7060(I)-N، M7060(I)RNR، M7060(I)-NR

  • HRB

  • 8536909000

3.96 Pitch IDC با/بدون زبانه های قطبی

کانکتور گام 3.96 میلی متری برای جفت گیری غیر مستقیم، فناوری جابجایی عایق (IDT)، برای هادی های فردی

تعریف HRB P/N

M7060(I)RN

      ①     ② ③④

①M7060: سری HRB

②R: انتهای بسته 90 درجه

③N: تعداد پین ها: 2-20

④بدون R(خالی): بدون زبانه های پلاریزه

ابعاد M7060(I)RN

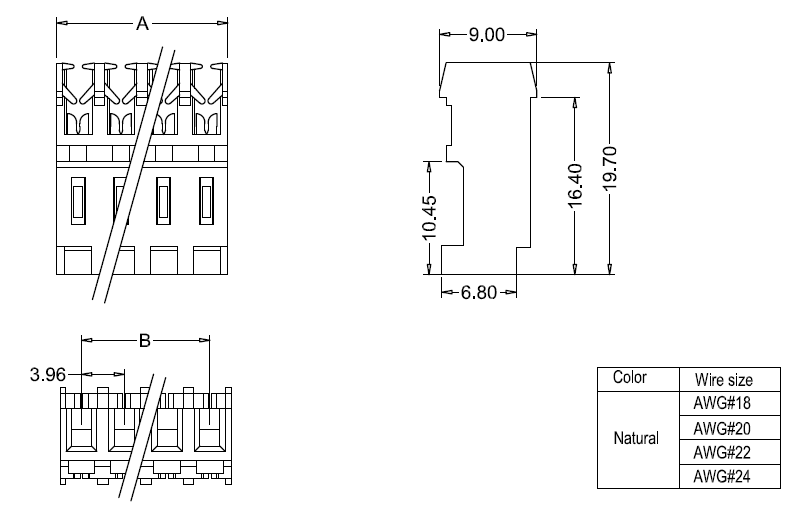

بعد IDC M7060(I)RN

قسمت  شماره
Dimensions قسمت  شماره
Dimensions قسمت  شماره
Dimensions
UL94V-2 مدارها کم نور:  A کم نور:  B TUL94V-2 مدارها کم نور:  A کم نور:  B UL94V-2 مدارها کم نور:  A کم نور:  B
M7060(I)R-2 2 7.92 3.96 M7060(I)R-9 9 35.64 31.68 M7060(I)R-16 16 63.31 59.40
M7060(I)R-3 3 11.88 7.92 M7060(I)R-10 10 39.60 35.64 M7060(I)R-17 17 67.12 63.36
M7060(I)R-4 4 15.84 11.88 M7060(I)R-11 11 43.41 39.60 M7060(I)R-18 18 71.08 67.32
M7060(I)R-5 5 19.80 15.84 M7060(I)R-12 12 47.37 43.56 M7060(I)R-19 19 75.04 71.28
M7060(I)R-6 6 23.76 19.80 M7060(I)R-13 13 51.33 47.52 M7060(I)R-20 20 78.90 75.24
M7060(I)R-7 7 27.72 23.76 M7060(I)R-14 14 55.29 51.48



M7060(I)R-8 8 31.68 27.72 M7060(I)R-15 15 59.35 55.44




تعریف HRB P/N

M7060(I)-N

      ①     ② ③④

①M7060: سری HRB

②بدون R(خالی): تا 180 درجه تغذیه کنید

③N: تعداد پین ها: 2-20

④بدون R(خالی): بدون زبانه های پلاریزه

ابعاد M7060(I)-N

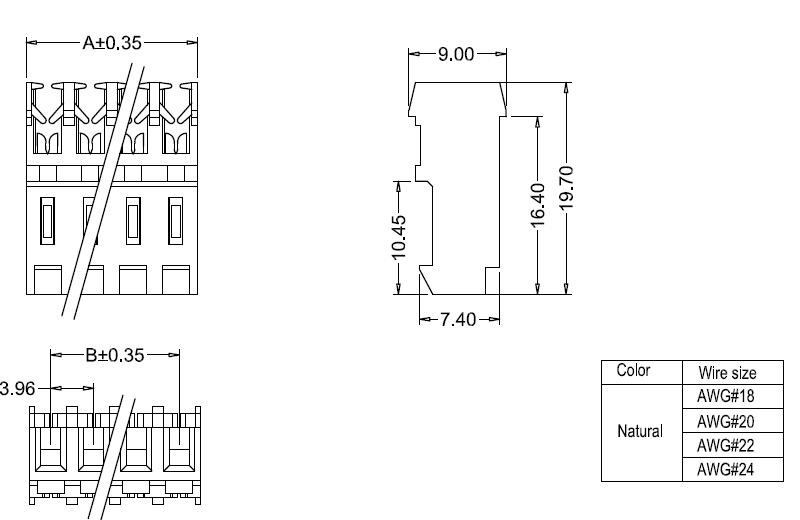

ابعاد M7060(I)-N IDC


قسمت  شماره
Dimensions قسمت  شماره
Dimensions قسمت  شماره
Dimensions
UL94V-2 مدارها کم نور:  A کم نور:  B TUL94V-2 مدارها کم نور:  A کم نور:  B UL94V-2 مدارها کم نور:  A کم نور:  B
M7060(I)-2 2 7.92 3.96 M7060(I)-9 9 35.64 31.68 M7060(I)-16 16 63.31 59.40
M7060(I)-3 3 11.88 7.92 M7060(I)-10 10 39.60 35.64 M7060(I)-17 17 67.12 63.36
M7060(I)-4 4 15.84 11.88 M7060(I)-11 11 43.41 39.60 M7060(I)-18 18 71.08 67.32
M7060(I)-5 5 19.80 15.84 M7060(I)-12 12 47.37 43.56 M7060(I)-19 19 75.04 71.28
M7060(I)-6 6 23.76 19.80 M7060(I)-13 13 51.33 47.52 M7060(I)-20 20 78.90 75.24
M7060(I)-7 7 27.72 23.76 M7060(I)-14 14 55.29 51.48



M7060(I)-8 8 31.68 27.72 M7060(I)-15 15 59.35 55.44




تعریف HRB P/N

M7060(I)RNR

      ①      ② ③④

①M7060: سری HRB

②R: انتهای بسته 90 درجه

③N: تعداد پین ها: 2-20

④R: با زبانه های پلاریزه

ابعاد M7060(I)RNR

بعد IDC M7060(I)RNR

قسمت  شماره
Dimensions قسمت  شماره
Dimensions قسمت  شماره
Dimensions
UL94V-2 مدارها کم نور:  A کم نور:  B UL94V-2 مدارها کم نور:  A کم نور:  B UL94V-2-R مدارها کم نور:  A کم نور:  B
M7060(I)R-2-R 2 7.92 3.96 M7060(I)R-9-R 9 35.64 31.68 M7060(I)R-16-R 16 63.31 59.40
M7060(I)R-3-R 3 11.88 7.92 M7060(I)R-10-R 10 39.60 35.64 M7060(I)R-17-R 17 67.12 63.36
M7060(I)R-4-R 4 15.84 11.88 M7060(I)R-11-R 11 43.41 39.60 M7060(I)R-18-R 18 71.08 67.32
M7060(I)R-5-R 5 19.80 15.84 M7060(I)R-12-R 12 47.37 43.56 M7060(I)R-19-R 19 75.04 71.28
M7060(I)R-6-R 6 23.76 19.80 M7060(I)R-13-R 13 51.33 47.52 M7060(I)R-20-R 20 78.90 75.24
M7060(I)R-7-R 7 27.72 23.76 M7060(I)R-14-R 14 55.29 51.48



M7060(I)R-8-R 8 31.68 27.72 M7060(I)R-15-R 15 59.35 55.44



تعریف HRB P/N

M7060(I)-NR

      ①      ② ③④

①M7060: سری HRB

②بدون R(خالی): تا 180 درجه تغذیه کنید

③N: تعداد پین ها: 2-20

④R: با زبانه های پلاریزه

ابعاد M7060(I)-NR

ابعاد M7060(I)-NR IDC

قسمت  شماره
Dimensions قسمت  شماره
Dimensions قسمت  شماره
Dimensions
UL94V-2 مدارها کم نور:  A کم نور:  B UL94V-2 مدارها کم نور:  A کم نور:  B UL94V-2-R مدارها کم نور:  A کم نور:  B
M7060(I)-2-R 2 7.92 3.96 M7060(I)R-9-R 9 35.64 31.68 M7060(I)R-16-R 16 63.31 59.40
M7060(I)-3-R 3 11.88 7.92 M7060(I)R-10-R 10 39.60 35.64 M7060(I)R-17-R 17 67.12 63.36
M7060(I)-4-R 4 15.84 11.88 M7060(I)R-11-R 11 43.41 39.60 M7060(I)R-18-R 18 71.08 67.32
M7060(I)-5-R 5 19.80 15.84 M7060(I)R-12-R 12 47.37 43.56 M7060(I)R-19-R 19 75.04 71.28
M7060(I)-6-R 6 23.76 19.80 M7060(I)R-13-R 13 51.33 47.52 M7060(I)R-20-R 20 78.90 75.24
M7060(I)-7-R 7 27.72 23.76 M7060(I)R-14-R 14 55.29 51.48



M7060(I)-8-R 8 31.68 27.72 M7060(I)R-15-R 15 59.35 55.44





Q1: گام کانکتور IDC M7060(I) چیست؟

پاسخ: گام 3.96 میلی متر است، یک مشخصات رایج برای اتصالات الکترونیکی با توان متوسط.

Q2: چه جهت گیری برای این سری در دسترس است؟

A: دو سبک اصلی: انتهای بسته 90 درجه (مدل با پسوند R) و 180 درجه تغذیه (مدل استاندارد). زبانه های پلاریزه برای جلوگیری از درج اشتباه اختیاری هستند.

Q3: مواد و درجه ضد شعله مسکن چیست؟

پاسخ: محفظه نایلون 66 با درجه ضد شعله UL94V-2 است، دمای عملیاتی: -25 ℃ ~ +85 ℃.

Q4: امتیاز الکتریکی چیست؟

A: جریان نامی: 7A AC/DC. ولتاژ نامی: 600 ولت AC/DC؛ ولتاژ تحمل: 2200 ولت AC در دقیقه.

Q5: این کانکتور IDC از چه سیم سنج پشتیبانی می کند؟

پاسخ: برای سیم های AWG18 تا AWG24 مناسب است که به طور گسترده برای سیم کشی داخلی لوازم خانگی و تجهیزات صنعتی استفاده می شود.

Q6: مواد ترمینال و آبکاری چیست؟

A: پایانه ها از برنج ساخته شده اند، در آبکاری قلع و آبکاری طلا برای درخواست های مختلف کاربرد دارند.

Q7: چند گزینه پین ​​وجود دارد؟

A: این سری 2 پین تا 20 پین را پوشش می دهد تا نیازهای مدار مختلف را برآورده کند.

Q8: کاربردهای این کانکتورهای IDC چیست؟

پاسخ: این کانکتورهای IDC گام 3.96 میلی متری (سری M7060(I)) به طور گسترده برای اتصالات سیم به سیم و سیم به برد در لوازم الکترونیکی مصرفی و صنعتی استفاده می شود، به خصوص در مواردی که سیم کشی سریع، قابل اعتماد و مقرون به صرفه مورد نیاز است.

کاربردهای رایج عبارتند از:

  • لوازم خانگی - یخچال، ماشین لباسشویی، تهویه مطبوع، اجاق مایکروویو، و لوازم کوچک آشپزخانه.

  • کنترل و اتوماسیون صنعتی - PLC ها، پانل های کنترل، سنسورها، محرک ها و سیم کشی داخلی ماشین آلات صنعتی.

  • روشنایی LED و روشنایی هوشمند - اتصالات برق و سیگنال برای وسایل روشنایی، نوارها و ماژول های کنترل.

  • لوازم الکترونیکی مصرفی - منابع تغذیه، آداپتورها و اتصالات داخلی برای دستگاه های صوتی/تصویری.

  • تجهیزات تهویه مطبوع و ساختمان - سیستم های گرمایش، تهویه، و تهویه مطبوع، ترموستات ها و واحدهای کنترل.

  • ماشین‌های فروش خودکار، دستگاه‌های بازی، و تجهیزات اداری - قدرت داخلی و مهار سیگنال.

آن‌ها برای سیم‌های AWG18–AWG24، دارای ولتاژ 5A / 600V مناسب هستند و در دماهای 25- تا 85+ (V‑2) عملکرد خوبی دارند. طراحی سطح شیب دار قفل، مقاومت در برابر لرزش و جفت گیری ایمن را تضمین می کند و آنها را برای تولید با حجم بالا و محیط های خشن ایده آل می کند.


رتبه بندی فعلی
5A AC DC
رتبه بندی ولتاژ
600 ولت AC DC
دمای عملیاتی
-25 ºC تا +85ºC
تماس با مقاومت
حداکثر 3mΩ
مقاومت عایق
5000MΩ دقیقه
ولتاژ مقاوم
2200 ولت متناوب در دقیقه
مواد
بدنه: نایلون 66 UL94V-2
ترمینال: برنجی
پایان ترمینال
قلع اندود شده
روکش طلا

اتصال سیم به برد


  • طراحی شده برای جفت شدن با روکش های سری M7061(I) که به طور موثر از گرد و غبار، رطوبت و زباله های خارجی جلوگیری می کند.

    از آسیب رساندن  به پایانه های تماس  در معرض .

  • جفت گیری غیر مستقیم PCB؛ با هدرهای PCB سری M3965 و M3965R برای دستیابی به اتصال سیم به برد قابل اعتماد استفاده می کند.

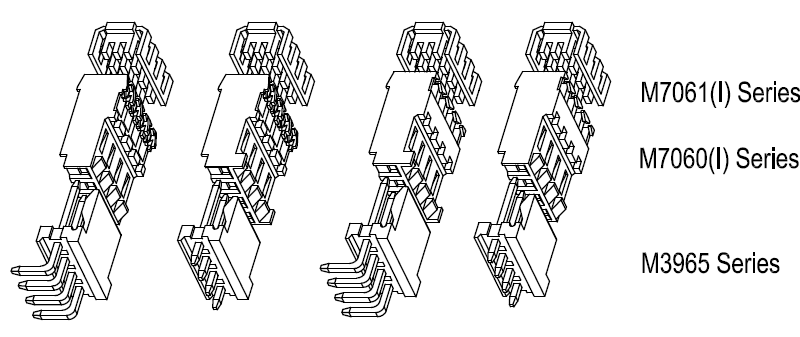

اتصال سیم به برد سری M7060(I).

3.96mm-IDC-ITW
