کانکتور IDC انتهای بسته با زبانه های پلاریزه M7060R-NCR

وضعیت در دسترس بودن:
مقدار:
  • M7060R-NCR

  • HRB

M7060R-NCR.pdf


کانکتور گام 3.96 میلی متری برای جفت گیری غیر مستقیم، فناوری جابجایی عایق (IDT)، برای هادی های فردی، مونتاژ در انتهای کابل،  با قفلUL-E304945


1).کانکتورهای IDC 3.96، انتهای بسته، زاویه راست، برنج، قلع اندود/طلا، با زبانه های پلاریزه، با رمپ قفل.

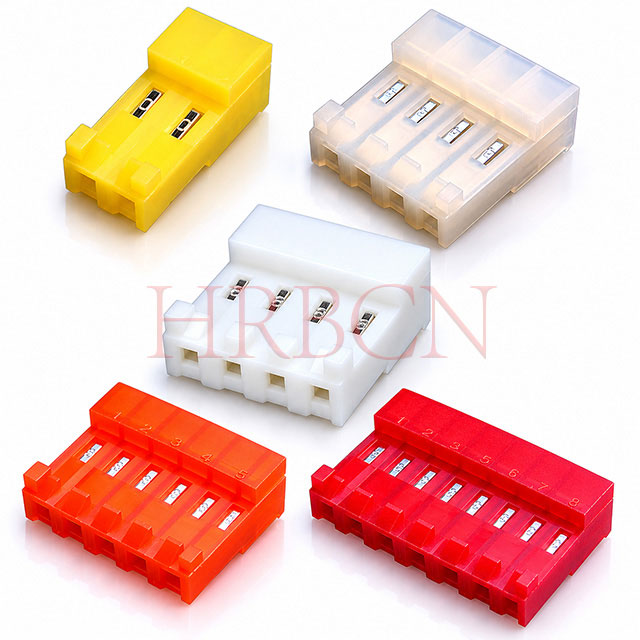

C رنگ اندازه سیم

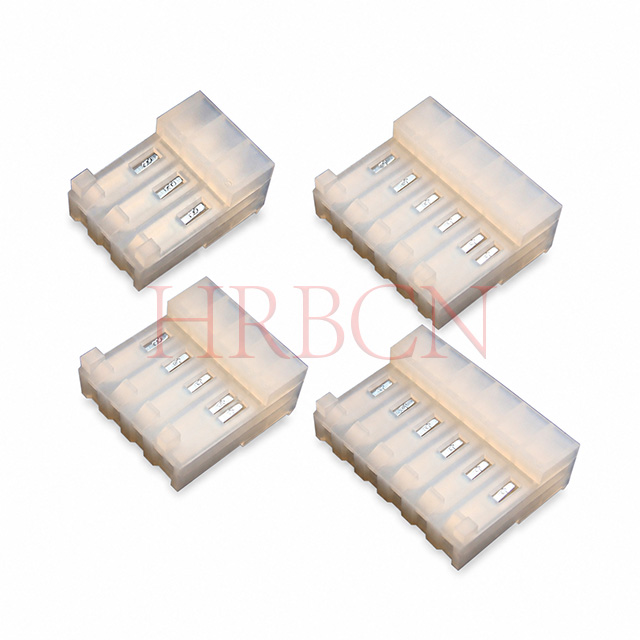

N طبیعی #18

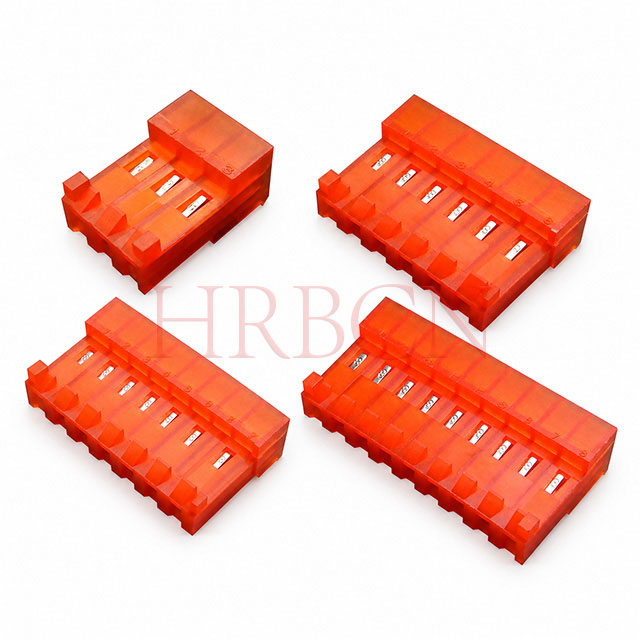

O نارنجی #18

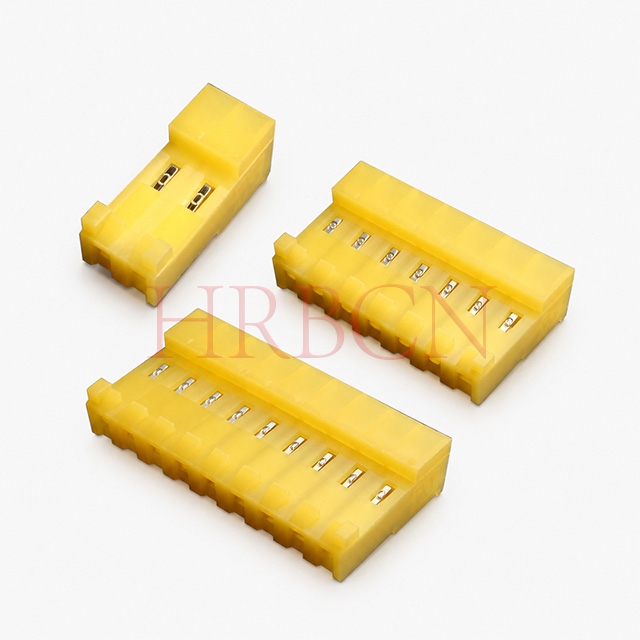

Y رنگ زرد #20

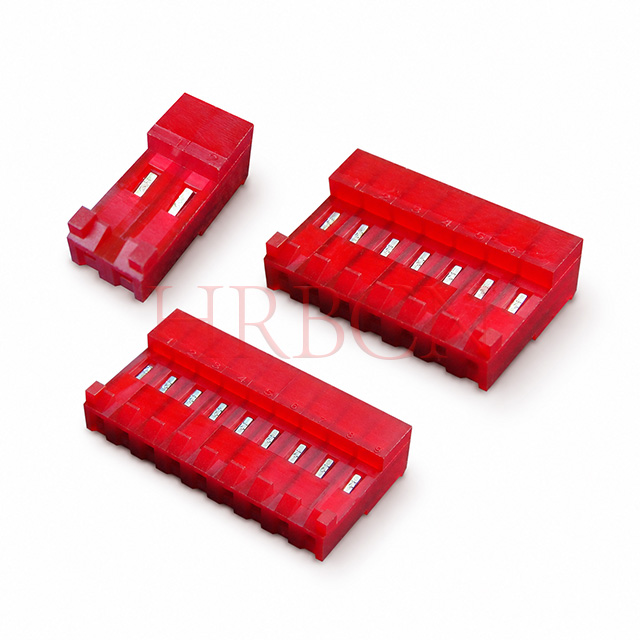

R Red شماره 22

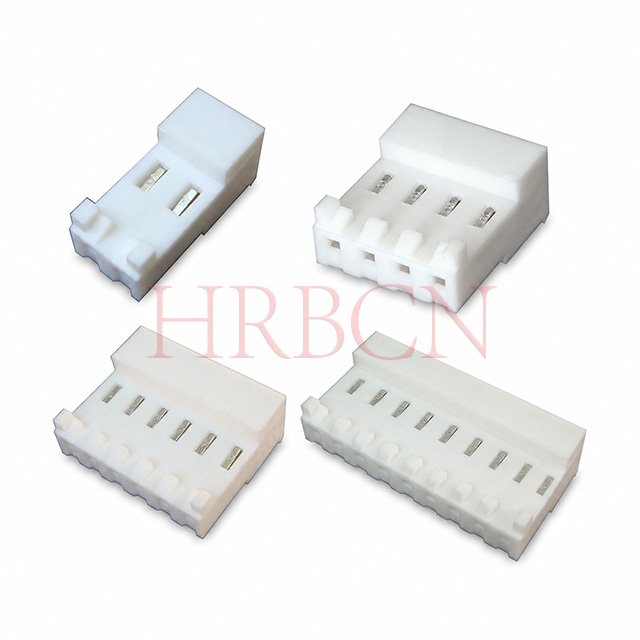

W سفید #24


قسمت  خیر
Dimensions قسمت  خیر
Dimensions قسمت  خیر
Dimensions
TYP  UL94V-2 Cir کم نور:  A کم نور:  B TYP  UL94V-2 Cir کم نور:  A کم نور:  B TYP  UL94V-2 Cir کم نور:  A کم نور:  B
M7060R-2-CR (90 درجه) 2 7.92 3.96 M7060R-10-C(90 درجه) 10 39.60 35.64 M7060R-18-C(90 درجه) 18 71.08 67.32
M7060R-3-C(90 درجه) 3 11.88 7.92 M7060R-11-C(90 درجه) 11 43.41 39.60 M7060R-19-C(90 درجه) 19 75.04 71.28
M7060R-4-C(90 درجه) 4 15.84 11.88 M7060R-12-C(90 درجه) 12 47.37 43.56 M7060R-20-C(90 درجه) 20 78.90 75.24
M7060R-5-C(90 درجه) 5 19.80 15.84 M7060R-13-C(90 درجه) 13 51.33 47.52 M7060R-21-C(90 درجه) 21 82.26 79.20
M7060R-6-C(90 درجه) 6 23.76 19.80 M7060R-14-C(90 درجه) 14 55.29 51.48 M7060R-22-C(90 درجه) 22 86.82 83.16
M7060R-7-C(90 درجه) 7 27.72 23.76 M7060R-15-C(90 درجه) 15 59.35 55.44 M7060R-23-C(90 درجه) 23 90.78 87.12
M7060R-8-C(90 درجه) 8 31.68 27.72 M7060R-16-C(90 درجه) 16 63.31 59.40 M7060R-24-C(90 درجه) 24 94.74 91.08
M7060R-9-C(90 درجه) 9 35.64 31.68 M7060R-17-C(90 درجه) 17 67.12 63.36





1) رتبه فعلی: 7A AC، DC

2) رتبه ولتاژ: 600 ولت AC، DC

3) دمای عملیاتی: -25 ºC تا +85ºC
4) مقاومت تماس: حداکثر 3.0mΩ

5) مقاومت عایق: 5000MΩ دقیقه.

6) ولتاژ تحمل: 2200 ولت AC / دقیقه
7) ویژگی مسکن: انتهای بسته /

8) جنس: محفظه: نایلون UL94V-2
                   ترمینال: آلیاژ مس.
9) پایان: قلع اندود/روکش طلا روی نیکل.
10) نگهداری پایانه به مسکن: حداقل 3.63 کیلوگرم.
11) شماره فایل cUL: E304945

12) اندازه سیم: AWG#18-24
