کانکتور ضد آب 2.0 میلی متری پیچ سیم به برد

به اشتراک گذاشتن برای:

کانکتور ضد آب 2.0 میلی متری پیچ سیم به برد

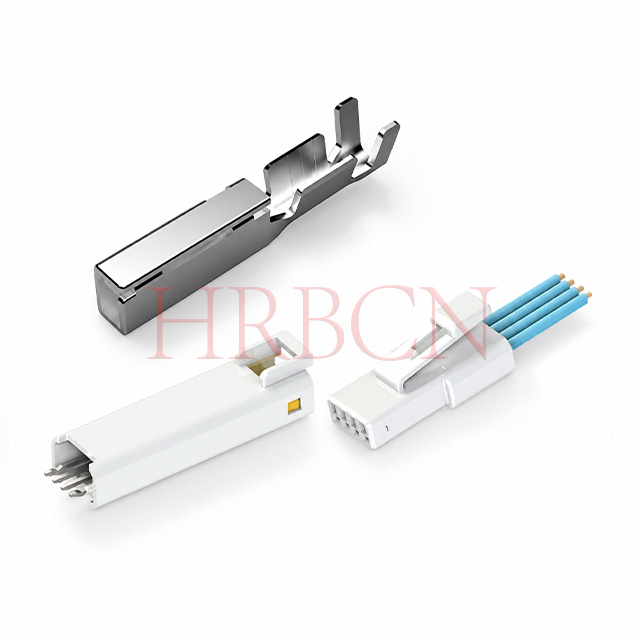

HRB M20032‑1xN‑W / M20036‑1xN‑W است کانکتور ضد آب سیم به تخته تک ردیفی 2.0 میلی متری، دستیابی به حفاظت ورودی IP67 مطابق با IEC 60529 برای کاربردهای محیطی خشن و خشن با گرد و غبار و مرطوب. دارای طراحی هدر PCB عمودی 180 درجه، قفل ثانویه TPA داخلی برای جلوگیری از برگشت ترمینال در هنگام لرزش و ضربه. ساخته شده با محفظه ضد اشتعال PBT UL94 V-0، عناصر آب بندی سیلیکونی یکپارچه و کنتاکت های آلیاژ مس قلع اندود. دارای ولتاژ 3A، 100 ولت AC/DC، سازگار با سیم سنج AWG22-24، دمای کارکرد ‑40℃ ~ +130℃، موجود در پیکربندی های 2 پین، 3 پین، 4 پین. مطابق با RoHS و REACH. به طور گسترده برای دوربین دید فراگیر خودرو، پهپاد کشاورزی، دوچرخه های الکترونیکی، ماشین آلات باغبانی و ویلچرهای برقی برای اتصال برق و سیگنال قابل اعتماد استفاده شده است.

کاملاً مطابق با RoHS و REACH
دارای گواهینامه UL&cUL

وضعیت در دسترس بودن:

مقدار:



پرس و جو به سبد اضافه کن

مدل:

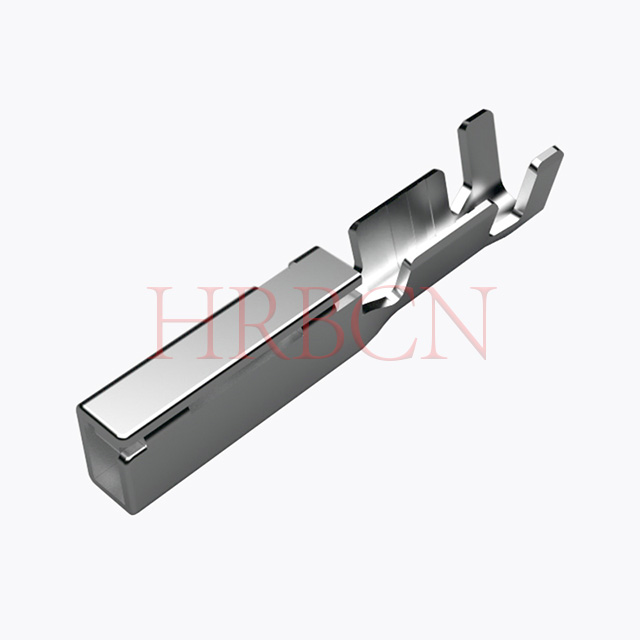

M20036-1xN، M20032-1xN، T20032PS-2
نام تجاری:
HRB
کد:
8536909000

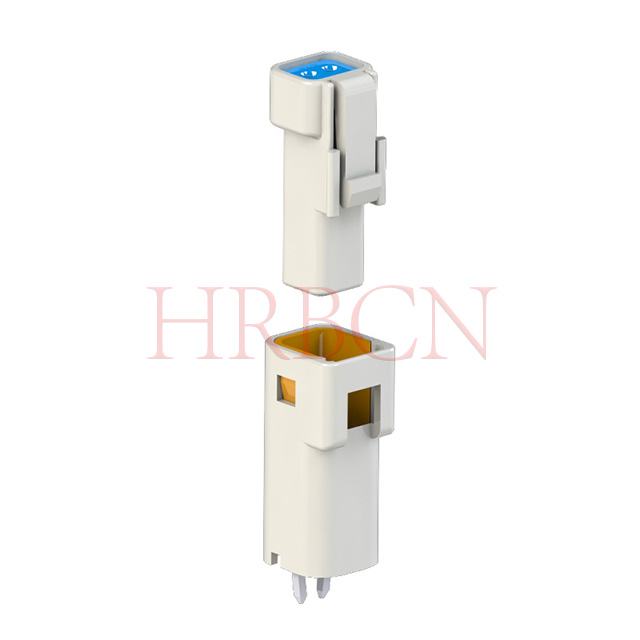

تعریف P/N

M20032 -1X N -W

① ② ③ ④

①M20032: سری HRB، پلاگین

②1: تک ردیف؛

③N: تعداد پین در هر ردیف 2/3/4pin

④W: رنگ مسکن سفید است

M20036 -1X N -W

① ② ③ ④

①M20036: سری HRB، هدر PCB 180 درجه

②1: تک ردیف؛

③N: تعداد پین در هر ردیف 2/3/4pin

④W: رنگ مسکن سفید است

ویژگی های کلیدی

استاندارد IP67 ضد آب و ضد گرد و غبار طبق استاندارد IEC 60529 برای شرایط کار در فضای باز گرد و غبار و مرطوب
هدر PCB عمودی 180 درجه یک ردیف، طرح فشرده با چگالی بالا برای اتصال سیم به برد روی تخته مدار چاپی
مکانیسم قفل ثانویه TPA از خروج ترمینال تحت ارتعاش و شوک برای قابلیت اطمینان درازمدت مهار جلوگیری می کند.
محفظه ضد شعله PBT UL94 V‑0، کنتاکت های آلیاژ مس قلع اندود، دمای عملیاتی گسترده: ‑40℃ ~ +130℃
دارای ولتاژ 3A / 100 ولت AC/DC، از سیم سنج های AWG 22-24 پشتیبانی می کند
عناصر آب بندی سیلیکونی یکپارچه در صورت جفت شدن کامل، آب بندی کامل را تضمین می کنند

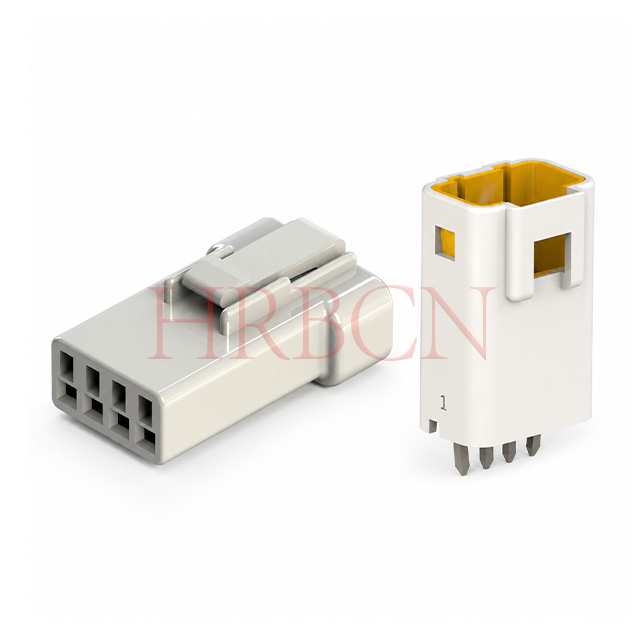

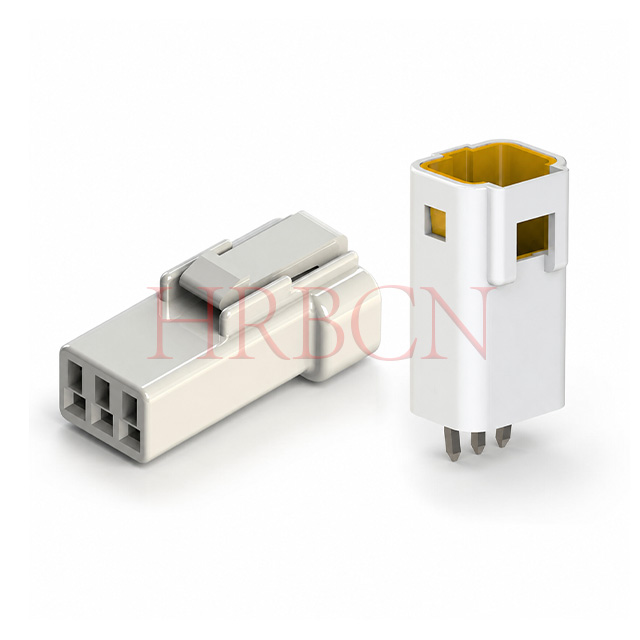

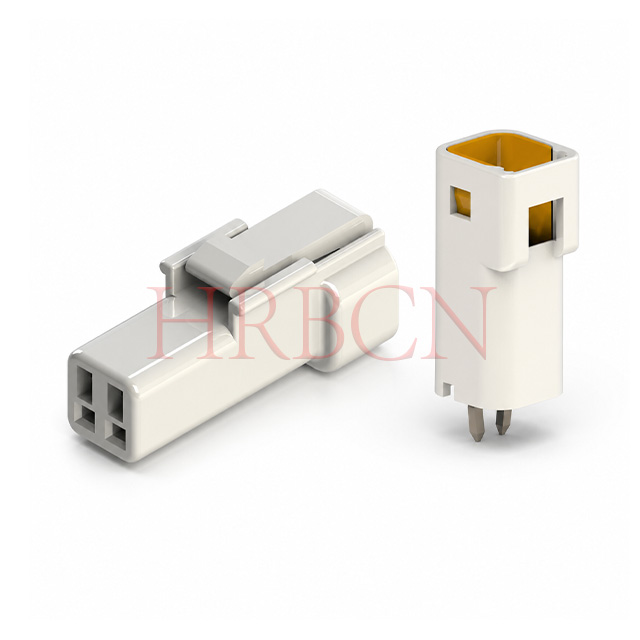

موجود در پیکربندی های 1×2 پین، 1×3 پین و 1×4 پین sing le-row
سازگار با RoHS و REACH

نمای انفجاری

مهر و موم های ضد آب، گرومت ها و ترمینال های چین دار به همراه پلاگین و هدر PCB برای ارائه اتصالات الکتریکی ضد آب، ضد گرد و غبار و پایدار کار می کنند.

نمای منفجر شده کانکتور ضد آب سیم به برد 2.0 میلی متری HRB، محفظه، مهر و موم سیلیکونی و پایانه های چین دار

فیلدهای کاربردی

کانکتورهای ضد آب HRB به طور گسترده در چندین سناریو کاربردی در شرایط سخت مستقر شده اند و سیگنال پایدار ارائه می دهند و

انتقال نیرو برای دستگاه های در فضای باز و تحرک گرا.

- تجهیزات فضای باز : ماشین های چمن زنی و سایر ماشین آلات باغ، در برابر گرد و غبار، رطوبت و نوسانات دمای فضای باز مقاومت می کنند.

- سیستم فراگیر 360 درجه خودرو : سیستم های تصویربرداری پانوراما خودرو، اتصال قابل اعتماد برای سیگنال دوربین خودرو

انتقال.

- پهپاد کشاورزی : پهپادهای سمپاشی کشاورزی، مقاوم در برابر رطوبت، گرد و غبار و محیط خشن مزرعه.

- دوربین دید عقب خودرو : دسته سیم دوربین دید عقب خودرو، خروجی سیگنال پایدار برای اجزای دید خودرو.

- دوچرخه های فضای باز : دوچرخه های الکترونیکی و دوچرخه های فضای باز، اتصال بادوام برای مدارهای برق و سیگنال.

- ویلچر برقی : ویلچرهای حرکتی برقی، اتصال برق ایمن و قابل اعتماد را برای وسایل کمک حرکتی تضمین می کنند.

س: این کانکتور ضدآب 2.0 میلی متری دو ردیفه سیم به برد چه جهت هدر دارد؟

A: این سری دارای هدر PCB عمودی 180 درجه است که با نسخه راست 90 درجه متفاوت است. این برای عبور عمودی طراحی شده است

لحیم کاری سوراخ بر روی تخته های PCB.

س: چه گیج سیمی با این رابط سیم به برد ضد آب دو ردیفه سازگار است؟

پاسخ: سیم های AWG 22-24 را می پذیرد. لطفاً مهر و موم های سیم سیلیکونی مطابق با قطر خارجی سیم را انتخاب کنید.

س: آیا این کانکتور دو ردیفه عملکرد IP67 را پس از جفت شدن کامل حفظ می کند؟

ج: بله. هنگامی که به طور کامل جفت شده و با مهر و موم های سیم مربوطه مونتاژ شود، طبق استاندارد IEC 60529 دارای رتبه IP67 می شود. مناسب نیست برای

غوطه وری مداوم در آب

س: چه تعداد پین برای سری M20036‑2XN‑W موجود است؟

پاسخ: پیکربندی‌های دو ردیفه با ۳ پین یا ۴ پین در هر ردیف، یعنی گزینه‌های ۲×۳ پین و ۲×۴ پین در دسترس هستند.

س: نیروی درج و خروج برای این کانکتور سیم به برد ضد آب 2.0 میلی متری چقدر است؟

پاسخ: حداکثر نیروی وارد کردن هر پین 8 نیوتن و حداقل نیروی خروج هر پین 0.98 نیوتن است. شرایط آزمایش: با قفل‌هایی که با سرعت 2±5 میلی‌متر بر ثانیه جدا شده‌اند، آزمایش کنید. نیروی جفت گیری بیش از حد ممکن است به محفظه یا پایانه ها آسیب برساند.

س: چه مقدار نیروی نگهدارنده ترمینال می تواند مسکن فراهم کند؟

پاسخ: حداقل نیروی نگهدارنده ترمینال در داخل محفظه 24.5 نیوتن است. از عقب نشینی پایانه ها در اثر لرزش، ضربه و فشار سیم جلوگیری می کند. درج نامناسب ترمینال باعث کاهش عملکرد نگهداری می شود.

س: قدرت قفل محفظه کانکتور چقدر است؟

A: استحکام قفل محفظه قفل مثبت ≥50 نیوتن، با کشش محوری اتصالات جفت شده با سرعت 1 تا 5 میلی‌متر بر ثانیه آزمایش شده است. ساختار قفل قوی، جفت گیری پایدار را در محیط های ارتعاشی خشن تضمین می کند.

س: این کانکتور ضد آب 2.0 میلی متری چه مقاومتی در برابر لرزش ارائه می دهد؟

پاسخ: کانکتور جفت شده در برابر ارتعاش 10 هرتز تا 500 هرتز، 15 دقیقه در هر چرخه، 12 چرخه در هر یک از سه جهت متقابل عمود بر هم (مجموعاً 36 چرخه، تقریباً 9 ساعت) مقاومت می کند. پس از آزمایش: بدون آسیب ظاهری، مقاومت تماس ≤20 mΩ، و ناپیوستگی لحظه ای ≤1 میکروثانیه.

س: کانکتور می تواند از چه سطح شوک مکانیکی دوام بیاورد؟

پاسخ: در برابر شوک نیمه سینوسی 50 گرمی، 11 میلی‌ثانیه که در محورهای ±X، ±Y، ±Z اعمال می‌شود (مجموعاً 18 شوک). مقاومت تماس پس از آزمون ≤20 mΩ با ناپیوستگی ≤1 میکروثانیه باقی می ماند و از انتقال قابل اعتماد سیگنال/توان در شرایط ضربه اطمینان حاصل می کند.

س: کانکتور تحت شوک حرارتی چگونه عمل می کند؟

پاسخ: نمونه های جفت نشده تحت 48 چرخه بین 40- تا 130+ درجه سانتیگراد با 30 دقیقه ماندن در هر نقطه قرار می گیرند. پس از آزمایش: مقاومت تماس ≤20 mΩ، بدون شکست دی الکتریک در 500 ولت AC، و مقاومت عایق ≥500 MΩ، مناسب برای محیط‌های سخت با دمای وسیع.
