چگونه کانکتورهای ضد آب قابلیت اطمینان را در خودرو و الکترونیک برقی بهبود می‌بخشند

معماری مدرن خودرو و وسایل نقلیه الکتریکی (EV) بسیار پیچیده است. یک خطای الکتریکی می‌تواند سیستم‌های ایمنی حیاتی را به خطر بیندازد، حسگرهای پیشرفته را غیرفعال کند یا عملکرد پیشرانه را خاموش کند. وسایل نقلیه در محیط‌های متخاصم کار می‌کنند و دائماً در معرض عوامل شدید قرار می‌گیرند. ورود آب، قرار گرفتن در معرض مواد شیمیایی، شوک حرارتی و لرزش با فرکانس بالا به سرعت اتصالات الکتریکی استاندارد را تخریب می کنند. رطوبت الکترولیت ها را به تماس های فلزی وارد می کند و باعث خوردگی گالوانیکی و افزایش مقاومت تماس می شود. با گذشت زمان، این مسائل باعث از دست دادن متناوب سیگنال یا اتصال کوتاه فاجعه آمیز می شود.

توقف این خرابی ها مستلزم حرکت فراتر از عایق بندی اولیه آب و هوا است. شما باید یک کانکتور ضد آب مهندسی شده را مشخص کنید که برای منطقه عملیاتی و ولتاژ مورد نیاز دقیق طراحی شده است. سیستم های ولتاژ بالا EV نیاز به ایزوله بی عیب و نقص دارند. انتخاب فناوری آب‌بندی مناسب، قابلیت اطمینان طولانی‌مدت را تضمین می‌کند، از وسایل الکترونیکی حساس در برابر شرایط سخت جاده محافظت می‌کند و از خاموش شدن خودرو جلوگیری می‌کند.

• پایه محیطی: یک کانکتور ضد آب واقعی برای جلوگیری از خوردگی گالوانیکی، قرار گرفتن در معرض اکسیژن و اتصال کوتاه به مهر و موم های مکانیکی دقیق و سازگاری مواد، نه فقط گریس دی الکتریک پس از فروش، متکی است.

• تقاضاهای خاص EV: سیستم های EV ولتاژ بالا به اتصال دهنده های ضد آب نیاز دارند که به طور همزمان بارهای حرارتی را مدیریت می کنند، محافظ الکترومغناطیسی ایجاد می کنند و یکپارچگی IP67/IP69K را تحت فشار حفظ می کنند.

• معیارهای ارزیابی: انتخاب کانکتور مناسب مستلزم متعادل کردن درجه‌بندی‌های حفاظت از نفوذ (IP) با مقاومت در برابر لرزش (مثلاً استانداردهای USCAR-2)، موارد استفاده خاص (داخلی در مقابل خارجی)، و پایداری طولانی‌مدت مواد است.

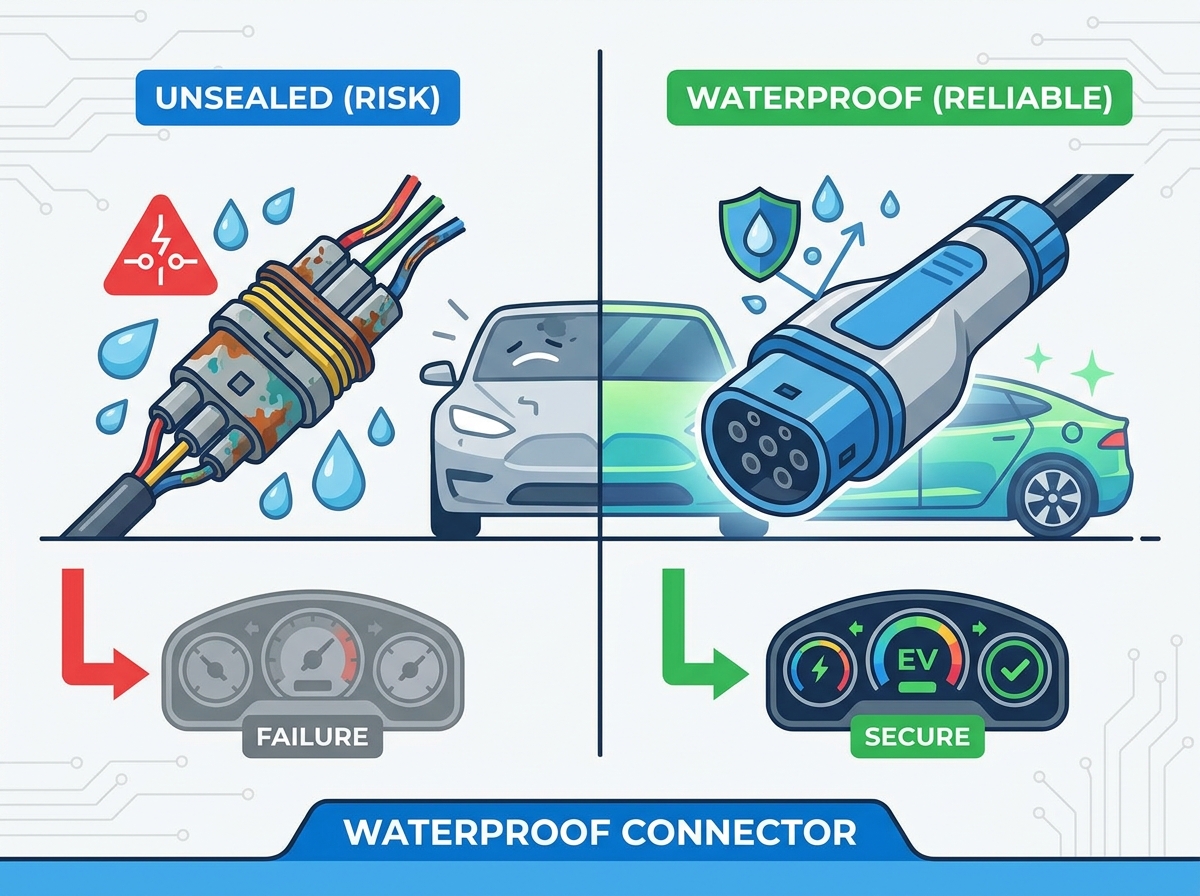

چگونه آب بندی ضعیف بر سیستم های الکتریکی خودرو تأثیر می گذارد

یک اتصال الکتریکی موفق در یک محیط سخت باید معیارهای دقیقی را رعایت کند. نیاز به تخریب سیگنال صفر در طول چرخه عمر 15 ساله و ورود رطوبت صفر مطلق دارد. وسایل نقلیه مدرن به شبکه های داده پرسرعت متکی هستند. حتی نوسانات جزئی در مقاومت تماس، پروتکل های ارتباطی را مختل می کند. مهندسان خودرو باید مهارهایی طراحی کنند که در شرایط سخت بدون تخریب دوام بیاورند.

نفوذ رطوبت و خوردگی گالوانیکی

هنگامی که فلزات غیر مشابه در حضور یک الکترولیت به هم می رسند، خوردگی گالوانیکی شروع می شود. نمک جاده مخلوط با آب الکترولیت بسیار رسانایی ایجاد می کند. هنگامی که رطوبت به پوسته اتصال نفوذ می کند، پین های ترمینال را می پوشاند. اگر پین ها از مواد مختلف آبکاری استفاده کنند - مانند جفت شدن قلع با طلا یا نقره - یک واکنش الکتروشیمیایی بلافاصله شروع می شود. فلز کمتر نجیب به عنوان آند عمل می کند. به سرعت خورده می شود و ناحیه تماس فیزیکی را تخریب می کند.

با ایجاد خوردگی، مقاومت تماس افزایش می یابد. مقاومت بالاتر گرمای موضعی تولید می کند. در شبکه های حسگر ولتاژ پایین، این افت ولتاژ را تغییر می دهد. ماژول‌های کنترل خودرو داده‌های ناهنجاری را دریافت می‌کنند و کدهای عیب تشخیص اشتباه را راه‌اندازی می‌کنند. در وسایل روشنایی افزایش مقاومت باعث لرزش یا خرابی کامل می شود. میکرو قوس می تواند در سراسر شکاف تماس تخریب شده نیز رخ دهد. این قوس به روکش ترمینال آسیب بیشتری وارد می کند و چرخه خرابی را تسریع می کند.

مهندسان با جداسازی اتصال از این امر جلوگیری می کنند. یک قوی کانکتور ضد آب الکترولیت را به طور کامل مسدود می کند. بدون رطوبت، سلول گالوانیکی نمی تواند تشکیل شود. این یکپارچگی روکش قلع، نقره یا طلا را روی پایانه ها حفظ می کند. حفاظت از رابط تماس، انتقال سیگنال پایدار را برای طول عمر خودرو تضمین می کند.

خطرات ولتاژ بالا در معماری EV

خودروهای الکتریکی بر اساس معماری 400 ولت تا 800 ولت کار می کنند. این سیستم های ولتاژ بالا خطرات نفوذ رطوبت را تشدید می کنند. سیستم‌های 12 ولت سنتی ممکن است نشت جریان جزئی را تحمل کنند. سیستم های ولتاژ بالا نمی توانند. سیستم های مدیریت باتری به طور مداوم مقاومت جداسازی را کنترل می کنند. آنها هرگونه جریانی را که از اتوبوس فشار قوی به شاسی خودرو نشت می کند، بررسی می کنند. رطوبت یک مسیر رسانا ایجاد می کند و این مقاومت جداسازی را کاهش می دهد.

سناریوهای شدید دنیای واقعی روزانه این سیستم ها را آزمایش می کنند. وسایل نقلیه در عبور از آب، سرازیری عمیق و خیابان‌های سیل‌زده مقاومت می‌کنند. اجزای زیرشاخه کاملاً غوطه ور می شوند. موتورهای کششی، بسته‌های باتری و جعبه‌های توزیع فشار قوی کاملاً به اتصالات مهر و موم شده متکی هستند. اگر در هنگام غوطه ور شدن آب بندی از کار بیفتد، آب به پایانه های ولتاژ بالا سرازیر می شود. این باعث اتصال کوتاه فوری و فاجعه آمیز می شود.

هنگامی که سیستم مدیریت باتری از بین رفتن ایزوله را تشخیص می دهد، فوراً واکنش نشان می دهد. توالی شکست معمولاً از این مراحل پیروی می کند:

1. رطوبت به دلیل فشار هیدرواستاتیک، مهر و موم مکانیکی اولیه را می شکند.

2. آب شکاف بین پایانه های ولتاژ بالا و محافظ اتصال را پر می کند.

3. مقاومت جداسازی به زیر آستانه ایمنی برنامه ریزی شده کاهش می یابد.

4. سیستم کنتاکتورهای اصلی را برای جداسازی بسته باتری باز می کند.

5. خودرو نیروی محرکه خود را از دست می دهد و راننده را سرگردان می کند.

جلوگیری از این امر مستلزم آب بندی با کارایی بالا است. اتصال دهنده ها در این مناطق باید فشار هیدرواستاتیک را تحمل کنند. آنها باید موانع دی الکتریک خود را تحت فشار شدید حفظ کنند تا ایمنی مسافران را تضمین کنند.

اتصالات ضد آب خودرو چگونه طراحی می شوند

عایق رطوبتی قابل اعتماد به چندین رویکرد مهندسی نیاز دارد. اتصال دهنده ها از ترکیبی از مهر و موم های مکانیکی، موانع شیمیایی و طرح های خاص مسکن استفاده می کنند. هر جزء نقش مشخصی در مسدود کردن رطوبت و افزایش عمر مفید دارد.

مهر و موم مکانیکی: حلقه های O-Ring، واشر و مهر و موم های شعاعی

سیل های مکانیکی دفاع اولیه در برابر نفوذ سیال را تشکیل می دهند. یک کانکتور خودرو معمولاً دارای سه نوع مهر و موم اصلی است. مهر و موم های سطحی بین نیمه های جفت کننده کانکتور قرار می گیرند. آنها هنگام قفل شدن کانکتور فشرده می شوند و مانع از ورود رطوبت به رابط جفت می شوند. این مهر و موم ها اغلب دارای دنده های متعدد برای ایجاد خطوط آب بندی اضافی هستند. اگر یکی از دنده ها به دلیل خراش میکروسکوپی از کار بیفتد، دنده های بعدی مانع را حفظ می کنند.

مهر و موم سیم، یا مهر و موم کابل، از پشت کانکتور محافظت می کند. آنها سیم های جداگانه را محکم می گیرند و از عبور آب از عایق سیم به داخل محفظه جلوگیری می کنند. مهندسان باید قطر داخلی مهر و موم سیم را کاملاً با قطر بیرونی عایق سیم مطابقت دهند. مهر و موم های محیطی یک مانع اضافی در اطراف محیط بیرونی پوسته رابط ایجاد می کنند و از مکانیسم های قفل در برابر تجمع زباله محافظت می کنند.

انتخاب مواد برای این مهر و موم ها عملکرد میدانی را تعیین می کند. مهندسان الاستومرها را بر اساس محدوده دما و قرار گرفتن در معرض مواد شیمیایی انتخاب می کنند. سیلیکون برای انعطاف پذیری شدید دمایی رایج است. در محیط های سرد عملکرد خوبی دارد. با این حال، سیلیکون استاندارد هنگامی که در معرض مایعات خاص خودرو قرار می گیرد متورم می شود. برای مناطقی که در معرض روغن موتور، مایع خنک کننده یا مایع ترمز قرار دارند، فلوروسیلیکون ترجیح داده می شود. فلوروسیلیکن در برابر تخریب شیمیایی مقاومت می کند و در عین حال خاصیت ارتجاعی خود را حفظ می کند.

آب بندی شیمیایی و ثانویه: چسب ها، درزگیرها و گلدان ها

مهر و موم مکانیکی گاهی اوقات برای محیط های شدید ناکافی است. نواحی با ارتعاش زیاد یا مناطقی که در معرض غوطه ور شدن مداوم سیال هستند به موانع ثانویه نیاز دارند. آب بندی شیمیایی این لایه حفاظتی اضافی را فراهم می کند. چسب ها، درزگیرها و ترکیبات گلدانی فضاهای خالی را پر می کنند که مهر و موم های مکانیکی نمی توانند به آنها دسترسی پیدا کنند.

گلدان شامل پر کردن قسمت پشتی یک رابط با یک رزین مایع است. این رزین به یک بلوک جامد و غیر قابل نفوذ تبدیل می شود. انتهای سیم ها را به طور کامل کپسوله می کند. گلدان یک مانع مطلق از رطوبت ایجاد می کند. همچنین میرایی ارتعاش عالی را ارائه می دهد. ترکیب سفت یا نیمه صلب حرکت سیم را محدود می کند. این مانع از شکستن اتصالات ظریف چینی توسط فشار مکانیکی می شود.

این موانع ثانویه مستقیماً بر قابلیت اطمینان EV تأثیر می گذارد. آنها از سیم های حساس حسگر و سیستم های کنترلی در برابر پاشش شدید جاده محافظت می کنند. چسب ها عایق سیم را به محفظه کانکتور می چسبانند. این مانع از عمل مویرگی می شود، جایی که آب در داخل رشته های سیم حرکت می کند. مهندسان با استفاده از مهر و موم های شیمیایی، عمر کلی هارنس را افزایش می دهند. آنها اطمینان حاصل می کنند که اتصالات حیاتی از شستشوی فشار بالا و لرزش مداوم جان سالم به در می برند.

نقش روان کننده های رابط در مقابل گریس دی الکتریک

یک تصور غلط رایج در مورد گریس دی الکتریک وجود دارد. بسیاری بر این باورند که بسته بندی کانکتور با گریس آن را ضد آب می کند. این افسانه اغلب در تعمیرات صحرایی یا نجات‌های ناشی از بودجه ظاهر می‌شود. گریس دی الکتریک به تنهایی یک مهر و موم ضد آب ایجاد نمی کند. نمی تواند فشار هیدرواستاتیک را تحمل کند. آب پرفشار به سادگی چربی را پاک می کند یا آن را از کنار پایانه ها عبور می دهد.

روان کننده های رابط عملکردی متفاوت و مکمل را ایفا می کنند. آنها سایش خراش را به حداقل می رساند. هنگامی که ارتعاش باعث حرکت میکروسکوپی بین پین های جفت شده می شود، خراشیدگی اتفاق می افتد. این حرکت باعث از بین رفتن پوشش محافظ می شود و فلز پایه را در معرض اکسیداسیون قرار می دهد. روان کننده ها یک لایه نازک ایجاد می کنند که از رابط تماس محافظت می کند. آنها از قرار گرفتن در معرض اکسیژن جلوگیری می کنند و خوردگی محیطی را کاهش می دهند.

روان کننده ها همچنین نیروی وارد کردن را کاهش می دهند. کانکتورهای با تعداد پین بالا برای جفت شدن به نیروی قابل توجهی نیاز دارند. روغن کاری از آسیب رسیدن به پایانه ها و مهر و موم های مکانیکی در هنگام مونتاژ جلوگیری می کند. گریس مکمل مهر و موم های مکانیکی ضد آب است. مهر و موم مکانیکی آب را مسدود می کند. روان کننده از رابط فلزی در برابر سایش میکروسکوپی و اکسیژن محافظت می کند. هر دو برای قابلیت اطمینان طولانی مدت ضروری هستند، اما یکی نمی تواند جایگزین دیگری شود.

نحوه انتخاب کانکتورهای ضد آب برای کاربردهای EV

مهندسان و تیم های تدارکاتی به یک چارچوب مشخص برای ارزیابی مشخصات فنی نیاز دارند. انتخاب یک اتصال دهنده مستلزم تطبیق قابلیت های آن با نیازهای محیطی خاص منطقه خودرو است. تعیین بیش از حد وزن غیر ضروری را اضافه می کند. کم مشخص کردن منجر به شکست زودرس می شود.

رمزگشایی رتبه بندی IP برای برنامه های خودرو

رتبه‌بندی‌های حفاظت از نفوذ (IP) توانایی اتصال را برای جلوگیری از گرد و غبار و آب تعریف می‌کند. رقم اول نشان دهنده حفاظت از ذرات جامد است. رقم دوم نشان دهنده حفاظت از ورود مایع است. برنامه های کاربردی خودرو معمولاً به رتبه بندی IP67، IP68 یا IP69K نیاز دارند. درک تفاوت ها، انتخاب صحیح اجزا را دیکته می کند.

IP67 نشان دهنده محافظت در برابر غوطه ور شدن موقت است. این کانکتور می تواند زیر یک متر آب به مدت 30 دقیقه زنده بماند. IP68 نشان دهنده محافظت در برابر غوطه ور شدن مداوم در شرایط مشخص است. IP69K کاملاً متفاوت است. این نشان دهنده مقاومت در برابر شستشو با فشار بالا و دمای بالا است. وسایل نقلیه به طور معمول با بخارشوی و اسپری جاده با فشار بالا مواجه می شوند. کانکتورهای IP69K برای مقاومت در برابر این نیروهای تهاجمی از محفظه های محکم و مهر و موم های سنگین استفاده می کنند.

کانکتورهایی که صرفاً برای سیستم های کابین داخلی طراحی شده اند به حداقل حفاظت نیاز دارند. رتبه IP20 یا IP54 اغلب در پشت داشبورد کافی است. با این حال، محیط های خشن خارجی راه حل های ضد آب واقعی را می طلبد. بسته‌های باتری زیر خودرو، سنسورهای سرعت چرخ‌ها و سیستم‌های سوخت نیاز به رعایت دقیق IP67/IP69K دارند.

رتبه بندی IP توصیه شده برای	قرار گرفتن در معرض محیطی معمولی	منطقه خودرو
فضای داخلی کابین (داشبورد)	گرد و غبار، تراکم جزئی، کنترل آب و هوا	IP20 - IP54
محفظه موتور (بالا)	پاشیدن آب، گرما، مایعات خودرو	IP66 - IP67
چاه چرخ و سیستم تعلیق	اسپری جاده سنگین، گل و لای، نمک، لرزش بالا	IP67 - IP69K
زیرانداز (بسته باتری EV)	غوطه وری (فوردینگ)، شستشو با فشار بالا	IP68 و IP69K

مقاومت در برابر شوک حرارتی و لرزش

یک کانکتور ضد آب باید در طول چرخه دمای شدید، مهر و موم خود را حفظ کند. محیط های خودرو تغییرات سریع دما را تجربه می کنند. خودرویی که در دمای انجماد پارک شده است ممکن است ناگهان گرمای شدیدی از موتور یا باتری با ولتاژ بالا ایجاد کند. این باعث می شود که مواد با سرعت های مختلف منبسط و منقبض شوند.

اگر محفظه پلاستیکی سریعتر از مهر و موم سیلیکونی منبسط شود، فشرده سازی از بین می رود. سپس آب می تواند آب بند را دور بزند. مهندسان باید موادی را با ضرایب انبساط حرارتی سازگار انتخاب کنند. مهر و موم باید در دمای -40 درجه سانتیگراد قابل انعطاف باقی بماند و در برابر تخریب در +125 درجه سانتیگراد یا بالاتر مقاومت کند.

چارچوب های تست استاندارد صنعت عملکرد را در شرایط سخت دیکته می کند. USCAR-2 و LV214 استانداردهای رایج خودرو هستند. آنها ضمن نظارت بر مقاومت تماس، کانکتورها را در معرض پروفیل های ارتعاشی شدید قرار می دهند. کانکتورها تحت آزمایش شوک حرارتی قرار می‌گیرند و به سرعت بین درجه حرارت بالا حرکت می‌کنند. آنها باید بلافاصله پس از قرار گرفتن در معرض محیطی آزمایش های فشار را بگذرانند تا یکپارچگی مهر و موم را تأیید کنند.

جابجایی جریان و محافظ

عایق رطوبتی و عملکرد الکتریکی به طور مستقیم در کاربردهای EV تلاقی می کنند. سیستم های ولتاژ بالا جریان های عظیمی را حمل می کنند. این جریان گرمای قابل توجهی تولید می کند. کانکتورهای مهر و موم شده این گرما را در داخل محفظه نگه می دارند. مهندسان باید کانکتورهایی را طراحی کنند که گرما را به طور موثری از بین ببرند و در عین حال مانع ضد آب را حفظ کنند.

تداخل الکترومغناطیسی (EMI) و تداخل فرکانس رادیویی (RFI) چالش دیگری را ایجاد می کند. سوئیچینگ ولتاژ بالا در اینورترهای EV نویز الکترومغناطیسی شدید ایجاد می کند. این نویز سیگنال های سنسور ولتاژ پایین را مختل می کند. کانکتورها باید دارای محافظ قوی EMI/RFI باشند.

اتصال دهنده های محافظ از محفظه های فلزی یا پوشش های رسانا در داخل پوسته پلاستیکی استفاده می کنند. سپر باید به طور ایمن به بافته شدن کابل متصل شود. این اتصال نیز باید ضد آب باقی بماند. طراحی مهر و موم که هم سیم گیج سنگین و هم سپر بافته شده را در خود جای دهد نیاز به مهندسی دقیق دارد. مهر و موم باید بدون آسیب رساندن به رشته های سیم ظریف اطراف سپر فشرده شود.

عوامل کلیدی هنگام انتخاب اتصالات ضد آب

مهندسان در طول مرحله طراحی، مبادلات مفهومی متعددی را دنبال می کنند. متعادل کردن محدودیت‌های فیزیکی، قابلیت سرویس و قابلیت اطمینان نیاز به تحلیل دقیق دارد. هر انتخاب طراحی بر فرآیند ساخت خودرو و عملکرد میدانی طولانی مدت آن تأثیر می گذارد.

قابلیت سرویس در مقابل آب بندی دائمی

مهندسان باید بین کانکتورهای قابل سرویس و واحدهای مهر و موم شده دائمی را انتخاب کنند. اتصال دهنده های قابل سرویس از پین های قابل جابجایی و مهر و موم های قابل تعویض استفاده می کنند. تکنسین‌ها می‌توانند کانکتور را جدا کرده، سیم آسیب‌دیده را جایگزین کرده و دوباره سرهم کنند. این امر هزینه های تعمیرات پس از فروش را کاهش می دهد. این امکان نگهداری هدفمند را بدون تعویض کل هارنس فراهم می کند.

کانکتورهای دائمی گلدانی یا بیش از حد قالب گیری، استحکام آب بندی بالایی را ارائه می دهند. فرآیند کپسوله سازی تمام فضای خالی هوا را از بین می برد. رطوبت نمی تواند به یک اتصال بیش از حد قالب گیری شده نفوذ کند. با این حال، تعمیر این کانکتورها غیرممکن است. اگر یک سیم تکی شکسته شود، کل بخش مهار نیاز به تعویض دارد. مهندسان کانکتورهای بیش از حد قالب‌گیری شده را برای محیط‌های شدید که خرابی آن غیرقابل قبول است، مانند سنسورهای سرعت چرخ یا قفل‌های باتری EV، مشخص می‌کنند.

محدودیت های فضا در مقابل استحکام آب بندی

سیم کشی های مدرن با چالش های کوچک سازی شدید روبرو هستند. وسایل نقلیه وسایل الکترونیکی بیشتری را در فضاهای تنگ تر بسته بندی می کنند. مهندسان برای صرفه جویی در وزن و فضا، کانکتورهای فشرده و کم مشخصات را می طلبند. با این حال، کوچک سازی به طور مستقیم با فیزیک آب بندی در تضاد است.

مهر و موم های موثر به سطح کافی برای فشرده سازی نیاز دارند. کانکتورهای ولتاژ بالا نیز به فواصل خزش و فاصله خاصی نیاز دارند. خزش کوتاه ترین مسیر در امتداد سطح یک عایق بین دو قسمت رسانا است. فاصله کوتاهترین فاصله از طریق هوا است. کوچک کردن کانکتور این فواصل را کاهش می دهد. این امر خطر ایجاد قوس با ولتاژ بالا را افزایش می دهد.

متعادل کردن این عوامل مستلزم طراحی مسکن پیشرفته است. تولیدکنندگان از مواد با دی الکتریک بالا برای کاهش فاصله های مورد نیاز استفاده می کنند. آنها هندسه های مهر و موم پیچیده ای را طراحی می کنند که حداکثر فشرده سازی را در حداقل فضا فراهم می کند. مهندسان باید ارزیابی کنند که آیا یک کانکتور کوچکتر رتبه IP مورد نیاز یا حاشیه ایمنی الکتریکی را به خطر می اندازد یا خیر.

خطرات رایج نصب کانکتور ضد آب و نحوه جلوگیری از آنها

حتی بهترین کانکتور در صورت اجرای نادرست از کار می افتد. خطاهای مونتاژ و تخریب مواد خطرات قابل توجهی را به همراه دارد. شناسایی زودهنگام این نقاط شکست به تیم ها اجازه می دهد تا استراتژی های کاهش موثری را به کار گیرند.

خطاهای مونتاژ و پیچش مهر و موم

مونتاژ مهار دستی و خودکار خطر آسیب به مهر و موم را معرفی می کند. اپراتورها ممکن است در حین قرار دادن سیم یک مهر و موم سیلیکونی را بغلتانند، خرج کنند یا پاره کنند. مهر و موم سیم مفقود شده مسیری را برای آب باز می گذارد. این عیوب میکروسکوپی اغلب با چشم غیرمسلح قابل مشاهده نیستند.

کاهش نیاز به طراحی های دقیق ضد خطا دارد. کانکتورها باید دارای نشانگرهای قفل بصری باشند. مکانیسم های تضمین موقعیت اتصال دهنده اطمینان حاصل می کنند که نیمه های کانکتور کاملاً جفت شده و قفل شده اند. قفل های تضمین موقعیت پایانه اطمینان حاصل می کنند که پین ​​ها کاملاً قرار گرفته اند و از عقب نشینی آنها و شکستن مهر و موم جلوگیری می کند. خطوط مونتاژ خودکار باید از سیستم های بینایی برای تأیید حضور و جهت گیری مهر و موم قبل از مونتاژ نهایی استفاده کنند.

تخریب مواد در طول زمان

محیط های خودرو به مرور زمان مواد را تخریب می کنند. قرار گرفتن در معرض اشعه ماوراء بنفش، ازن و مایعات خشن باعث شکنندگی مهر و موم می شود. شکستگی چسب به دلیل چرخه حرارتی ثابت اتفاق می افتد. کانکتوری که در روز اول تست IP67 را پشت سر بگذارد ممکن است پس از سه سال در این زمینه شکست بخورد.

کاهش این خطر مستلزم اعتبارسنجی گسترده است. مهندسان باید داده های آزمایش عمر سریع از تولید کنندگان را بخواهند. این آزمایش سال‌ها قرار گرفتن در معرض محیطی را در یک بازه زمانی فشرده شبیه‌سازی می‌کند. این پایداری طولانی مدت مواد را تأیید می کند. انتخاب مواد با مقاومت شناخته شده در برابر مایعات خاص خودرو از تخریب زودرس جلوگیری می کند.

پروتکل های تست و اعتبار سنجی

تکیه صرفاً به بازرسی بصری برای مهارهای ضد آب کافی نیست. شما نمی توانید شکاف میکروسکوپی را در مهر و موم سیم مشاهده کنید. اجرای پروتکل های آزمایش دقیق برای اطمینان از قابلیت اطمینان میدانی الزامی است.

آزمایش نشتی انتهای خط برای مهارهای مونتاژ شده ضروری است. تست پوسیدگی فشار استاندارد صنعتی است. کانکتور مونتاژ شده با هوا تحت فشار قرار می گیرد تا فشار آزمایشی خاص، معمولاً بین 5 تا 15 psi باشد. سنسورها فشار را در مدت زمان معینی، معمولاً چند ثانیه، کنترل می کنند. افت فشار نشان دهنده مسیر نشتی است. این تست غیرمخرب یکپارچگی مهر و موم را قبل از نصب مهار در خودرو تأیید می کند. این تضمین می کند که هر کانکتوری از خط مونتاژ دارای رتبه IP مشخص شده خود باشد. امکانات تولید پیشرفته همچنین از تست پوسیدگی خلاء برای کاربردهای خاص، کشیدن خلاء روی کانکتور و نظارت بر افزایش فشار استفاده می‌کند. این تست های خودکار خطای انسانی را از فرآیند کنترل کیفیت حذف می کند.

تعیین یک اتصال دهنده ضد آب واقعی یک نیاز اساسی برای ایمنی و قابلیت اطمینان سیستم های مدرن خودرو و EV است. معماری های ولتاژ بالا و شبکه های حسگر پیشرفته نمی توانند نفوذ رطوبت را تحمل کنند. آب بندی مناسب از خوردگی گالوانیکی جلوگیری می کند، یکپارچگی سیگنال را حفظ می کند و در برابر اتصال کوتاه فاجعه آمیز محافظت می کند.

تصمیم گیرندگان باید انتخاب رابط خود را کاملاً با شدت محیطی منطقه وسیله نقلیه هماهنگ کنند. شما باید رتبه IP مورد نیاز، مقاومت در برابر شوک حرارتی، و تقاضای ولتاژ خاص را ارزیابی کنید. متعادل کردن قابلیت سرویس با آب بندی دائمی تضمین می کند که هارنس هر دو الزامات تولید و تعمیر و نگهداری را برآورده می کند.

اقدامات عملی زیر را برای بهبود قابلیت اطمینان الکتریکی وسیله نقلیه خود انجام دهید:

• بررسی طرح‌های مهار جریان برای شناسایی آسیب‌پذیری‌های محیطی در مناطق پرخطر خودرو.

• برگه‌های اطلاعات فنی دقیق و گزارش‌های اعتبارسنجی آزمایش عمر تسریع‌شده را از سازندگان کانکتور درخواست کنید.

• برای ایجاد راه حل های آب بندی سفارشی یا گلدانی برای نواحی لرزش شدید و غوطه وری با یک مهندس برنامه مشورت کنید.

• برای تضمین یکپارچگی مونتاژ، تست پوسیدگی فشار انتهای خط خودکار را برای همه مهارهای مهر و موم شده اجرا کنید.

برای پروژه‌های خودرو، صنعتی و ذخیره‌سازی انرژی که به اتصالات الکتریکی قابل اعتماد در محیط‌های پرتقاضا نیاز دارند، Shenzhen Haiyuncheng Electronics راه‌حل‌های اتصال را ارائه می‌دهد که با قابلیت‌های تحقیق و توسعه یکپارچه، تولید و کنترل کیفیت پشتیبانی می‌شوند. از طریق مجموعه محصولات HRB، این شرکت طیف گسترده ای از راه حل های اتصال را ارائه می دهد، از جمله گزینه های اتصال ضد آب طراحی شده برای الکترونیک خودرو و سایر کاربردهای الکتریکی سخت.

سوالات متداول

س: آیا گریس دی الکتریک برای ضد آب بودن اتصال الکتریکی کافی است؟

پاسخ: خیر. گریس دی الکتریک یک پیشگیری تکمیلی است. این سایش را به حداقل می رساند، از قرار گرفتن در معرض اکسیژن جلوگیری می کند و خوردگی محیطی را کاهش می دهد. با این حال، نمی تواند فشار هیدرواستاتیک را تحمل کند. در محیط های خشن خودرو که در آن غوطه ور شدن یا اسپری با فشار بالا رخ می دهد، نمی تواند یک مهر و موم اتصال دهنده ضد آب مکانیکی را جایگزین کند.

س: تفاوت بین کانکتورهای ضد آب و ضد آب چیست؟

پاسخ: کانکتورهای ضد آب و هوا در برابر باران خفیف و پاشش آب مقاومت می کنند. آنها اغلب برای سیستم های خودروی داخلی یا نیمه محافظت شده استفاده می شوند. کانکتورهای ضد آب، حفاظت ویژه ای با درجه IP در برابر غوطه ور شدن مداوم (IP67/IP68) یا اسپری فشار بالا (IP69K) ارائه می کنند. آنها برای محیط های خارجی و سخت ضروری هستند.

س: کدام رتبه IP برای کانکتورهای زیر خودروی برقی مورد نیاز است؟

پاسخ: کانکتورهای زیر شاسی EV برای محافظت در برابر غوطه ور شدن در هنگام عبور از آب و فروریختن عمیق به درجه بندی IP67 یا IP68 نیاز دارند. آنها همچنین برای مقاومت در برابر اسپری های پرفشار جاده، تمیز کردن بخار و ضربه های فیزیکی تهاجمی ناشی از زباله های جاده، به درجه بندی IP69K نیاز دارند.

س: چسب ها چگونه بر عمر کانکتور EV تأثیر می گذارند؟

A: چسب ها و ترکیبات گلدانی موانع رطوبتی ثانویه ای را ایجاد می کنند که در آن مهر و موم های مکانیکی ممکن است خراب شوند. آنها ارتعاشات فرکانس بالا را کاهش می دهند و فشار مکانیکی را به سیم های ظریف کاهش می دهند. این از شکستن سیم و ورود آب مویرگی جلوگیری می کند و به طور قابل توجهی طول عمر کانکتور را افزایش می دهد.

س: آیا یک اتصال دهنده ضد آب می تواند از خوردگی گالوانیکی جلوگیری کند؟

ج: بله. خوردگی گالوانیکی برای رخ دادن به فلزات غیرمشابه و الکترولیتی مانند آب نیاز دارد. اتصالات مهر و موم شده با مسدود کردن کامل رطوبت، اکسیژن و الکترولیت ها از رسیدن به سطح تماس، به طور موثر واکنش الکتروشیمیایی را متوقف می کنند و از خوردگی گالوانیکی جلوگیری می کنند.

س: پروتکل های تست استاندارد برای اتصالات ضد آب خودرو چیست؟

A: استانداردهای کلیدی شامل USCAR-2 و LV214 است. این پروتکل ها کانکتورها را تحت پروفیل های ارتعاش شدید، چرخه شوک حرارتی و مقاومت سیال آزمایش می کنند. کانکتورها همچنین تحت آزمایش IP خاص مانند فروپاشی فشار قرار می گیرند تا یکپارچگی مهر و موم پس از قرار گرفتن در معرض محیط را تأیید کنند.

س: آیا اتصالات ضد آب به ابزار مونتاژ خاصی نیاز دارند؟

ج: بله. مونتاژ تسمه های ضدآب نیاز به ابزارهای چین دار دقیق دارد تا اطمینان حاصل شود که مهر و موم سیم به درستی بدون سوراخ کردن عایق گرفته می شود. تجهیزات تخصصی درج مهر و موم نیز برای جلوگیری از غلتیدن، گیرکردن یا آسیب رساندن به مهر و موم های ظریف سیلیکونی در طول ساخت ضروری است.
