چه نوع کانکتور برد به برد وجود دارد؟

کانکتور برد به برد نوعی فیش و سوکت میکرو کوپلینگ است که می تواند به طور مستقیم منبع تغذیه و سیگنال را بین بردهای مدار چاپی از طریق پین های کانکتور متصل کند.به منظور جلوگیری از کاهش رسانایی الکتریکی ناشی از اکسیداسیون کانکتورهای برد به برد، عموماً از مواد آلیاژی مس استفاده می شود.کانکتورهای برد به برد، اتصالات قابل اتصال قابل اعتمادی را بین بردهای مدار چاپی (PCB) فراهم می کنند.کانکتورهای برد به برد دارای مزایای خاصی هستند زیرا به راحتی می توانند PCB ها را جایگزین و ارتقا دهند.اگرچه تنظیمات زیادی برای انتخاب وجود دارد، همه کانکتورهای برد به برد بر اساس این اصل کار می کنند که پین ​​ها و سوکت های نر با هم همکاری می کنند.انواع مختلفی از کانکتورهای برد به برد وجود دارد.آنها را به شرح زیر معرفی می کنم.

• معرفی مختصر کانکتورهای برد به برد

• کانکتورهای برد به برد را بر اساس ظاهر طبقه بندی کنید

• کانکتورهای برد به برد را با توجه به حالت های مختلف اتصال بین بردهای مدار طبقه بندی کنید

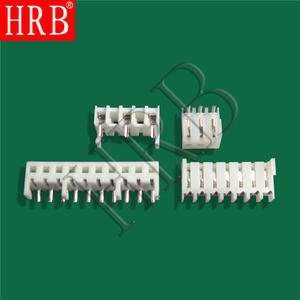

معرفی مختصر کانکتورهای برد به برد

استفاده از کانکتورهای برد به برد فرآیند طراحی برد مدار را ساده می کند.PCBهای کوچکتر به تجهیزات تولیدی نیاز دارند که ممکن است PCBهای بزرگتر را در خود جای ندهند.چه دستگاه یا محصول را در یک PCB یا چند PCB فشرده کنید، باید مصرف برق، جفت سیگنال نامطلوب، در دسترس بودن قطعات کوچکتر و هزینه کلی دستگاه یا محصول نهایی را در نظر بگیرید.

علاوه بر این، استفاده از کانکتورهای برد به برد، تولید و آزمایش دستگاه های الکترونیکی را ساده می کند.در تولید لوازم الکترونیکی، آزمایش ساده نشان دهنده صرفه جویی عظیم در هزینه است.PCB های با چگالی بالا دارای آثار و اجزای بیشتری در واحد سطح هستند.بسته به سرمایه گذاری در پیچیدگی کارخانه تولید، تجهیزات یا محصول ترجیحاً با چندین MDF متصل به هم به جای یک تخته با چگالی بالا طراحی می شود.

کانکتورهای برد به برد را بر اساس ظاهر طبقه بندی کنید

1. کانکتورهای تخته به برد ریز: کانکتورهای تخته به برد گام باریک برای کاربردهای الکترونیکی که فضا بسیار محدود است ایده آل هستند.علاوه بر این، اتصالات تخته به تخته با گام ظریف، ارتفاع جفت گیری کم، بدنه ای باریک را فراهم می کند و به راحتی جفت و مونتاژ می شود.

2. کانکتور برد به برد SMT: کانکتورهای برد به برد SMT به بردهای کامپیوتری که فقط اجزای نصب سطحی دارند می‌توانند سریع و مطمئن متصل شوند.علاوه بر این، کانکتورهای برد به برد SMT نیازی به سوراخکاری ندارند و می توان آنها را با سایر اجزای نصب سطحی لحیم کرد.

3. کانکتور برد به برد با زاویه راست: کانکتورهای برد به برد با زاویه راست، همانطور که از نامشان پیداست، امکان اتصالات با زاویه راست را فراهم می کنند و به شما این امکان را می دهند که PCB های عمودی و افقی را بدون تغییر جهت آنها متصل کنید.

4. کانکتور اسپرینگ برد به برد: رابط فنری برد به برد حاوی فنر است و حتی اگر فاصله بین بردها نوسان داشته باشد، می توان به اتصال ایمن دست یافت.کانکتورهای برد به برد فنری برای کاربردهایی مانند دستگاه های قابل حمل که در برابر حرکت مداوم و لرزش مقاومت می کنند ایده آل هستند.

کانکتورهای برد به برد را با توجه به حالت های مختلف اتصال بین بردهای مدار طبقه بندی کنید

1. پین ردیف مادر / پین، همچنین به عنوان پین ردیف شناخته می شود، ارزان ترین و رایج ترین اتصالات برد به برد است.عمدتاً در تجهیزات هوشمند کم‌پایین و در مقیاس بزرگ مانند برد توسعه، برد اشکال‌زدایی و غیره استفاده می‌شود. این نوع اتصال برد به برد ارزان، راحت، ظرفیت بیش از حد جریان قوی و مناسب برای اتصال سیم و آزمایش است. .اما بزرگ است، خم شدن آن سخت، فاصله زیاد است، و اتصال صدها پین سخت است.

2. برخی از کانکتورهای سطح بالای برد به برد، متراکم تر از ردیف های سوزنی هستند و در محصولات فشرده استفاده می شوند.محصولات سخت افزاری هوشمند معمولی اساسا در حال استفاده هستند و به طور گسترده مورد استفاده قرار می گیرند.این نوع کانکتورهای برد به برد از نظر اندازه کوچک هستند، اما گران هستند و نمی توان آنها را مرتباً به برق وصل کرد.طراحی سازه باید به خوبی ثابت شود.

3. کانکتور تخته به برد ضخیم شده را می توان جدا کرد، ادغام کرد و در هدر پین قرار داد.معمولا در تابلوهای توسعه، تابلوهای تست و تجهیزات بزرگ و ثابت استفاده می شود.این کانکتور برد به برد ارزان است و اتصال و اندازه گیری آن بسیار آسان است.با این حال، بزرگ است و تعمیر آن دشوار است.

این مقاله قطعاً به شما درک بهتری از انواع کانکتورهای برد به برد می دهد.
