چه نوع کانکتورهای راست وجود دارد؟

با ظهور لوازم خانگی، در اوایل دهه 1970، به منظور کاهش شدت کار کارگران خط اول و کاهش آسیب محصول ناشی از نرخ درج نادرست کانکتور، هزینه کلی پردازش کاهش یافت.بنابراین، اروپا به تدریج شروع به معرفی یک محصول جدید، یعنی اتصال RAST کرد.در حال حاضر، رابط RAST فناوری/مفهوم به طور گسترده در صنایع برتر سنتی مانند خودرو، HVAC و لوازم خانگی استفاده می شود.انواع مختلفی از اتصالات راست وجود دارد.در این مقاله به معرفی آنها خواهم پرداخت.

• معرفی مختصر کانکتورهای RAST

• کانکتورهای RAST را بر اساس مشخصات مختلف طبقه بندی کنید

• کانکتورهای RAST را بر اساس سناریوهای مختلف استفاده طبقه بندی کنید

.

معرفی مختصر کانکتورهای RAST

کانکتور RAST رسماً در دهه 1980 به استاندارد بین المللی بلوک ترمینال در بازار لوازم خانگی تبدیل شد.معمولاً از فناوری چین‌دار جابجایی عایق (IDC) برای ساده‌سازی و تسریع فرآیند پردازش مهار استفاده می‌کند.این فناوری اتصال (Grid Connection Plug Technology) فرآیند پردازش گذشته را انجام می دهد.این امر مستلزم برش سیم‌های منفرد، جداسازی و چین‌خوردگی است و احتمال خرابی‌های احتمالی ناشی از این فرآیندهای خاتمه دستی به حداقل می‌رسد، که می‌تواند به مونتاژ و آزمایش کاملاً خودکار در مقیاس بزرگ دست یابد و کیفیت اتصالات راست را بهبود بخشد.کانکتورهای RAST معمولاً یک عدد در نام خود دارند (مثلاً رابط RAST5) برای نشان دادن فاصله ترمینال (مثلاً 5 میلی متر).

کانکتورهای RAST را بر اساس مشخصات مختلف طبقه بندی کنید

کلمه رابط RAST یک ترکیب حروف اولیه از آلمانی Raster (شبکه نوار) ​​+ Anschluss (ترکیب) + Steck (ابرجا) + Technik (تکنولوژی) گفته می شود.جریان اصلی محصولات اتصال دهنده RAST عموماً RAST2.5 و RAST5.0 هستند که به ترتیب فاصله 2.5 و 5.0 میلی متری را نشان می دهند (همچنین RAST2.5 وجود دارد که فاصله 5.0 است).از آنجایی که این یک اتصال دهنده سیم به برد است، روش IDC (اتصال جابجایی عایق)، روش چین دار سنتی و روش پیچ قفل وجود دارد.از آنجایی که روش IDC برای چین دادن ماشین های اتوماتیک/نیمه اتوماتیک مناسب است، راندمان تولید را تا حد زیادی بهبود می بخشد، ثبات محصول را بهبود می بخشد و نرخ خطا و هزینه ها را کاهش می دهد.

کانکتورهای RAST را بر اساس سناریوهای مختلف استفاده طبقه بندی کنید

بدیهی است که کانکتورهای RAST را می توان بر اساس سناریوهای مختلف استفاده طبقه بندی کرد.من جزئیات را به شرح زیر به شما نشان خواهم داد.

1. سیستم اتصال تایمر RAST 5 برای ارائه یک اتصال برق ایمن و قابل اعتماد برای اجزای RAST 5 در لوازم خانگی از جمله تهویه مطبوع داخلی طراحی شده است.محفظه نایلونی این سیستم الزامات بازدارنده شعله GWT و UL94 V-0 را برآورده می کند.مکانیسم یکپارچه موقعیت پایانه ها (TPA) برای اطمینان از قرار گرفتن کامل کنتاکت استفاده می شود و اقدامات اضافی را برای جلوگیری از افتادن کنتاکت ارائه می دهد و استفاده از چفت به جلوگیری از قطع شدن تصادفی کمک می کند.پوسته چندین گزینه کلیدی نیز دارد.

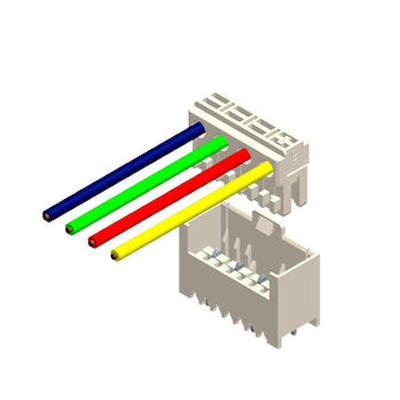

2. خط تولید کانکتور برق RAST 2.5، RAST 5 و RAST.این محصول به یک محصول بسیار قابل اعتماد تبدیل شده است که طیف گسترده ای از سازگاری طراحی بین المللی GWT و الزامات بازدارنده شعله UL94 V-0 را برآورده می کند و طیفی از رتبه بندی های جریان طراحی را برای بهبود کاربردهای روشنایی خودرو و لوازم خانگی مختلف (از جمله ماشین لباسشویی و لباسشویی) ارائه می دهد. ماشین آلات) ) انعطاف پذیری.

3. سیستم کانکتور PCB RAST 5 برای برآورده کردن نیازهای صنعت گرمایش طراحی شده است و انواع امکانات کدگذاری رنگ و همچنین گزینه‌های برچسب‌گذاری سفارشی را ارائه می‌دهد که سطوح بالایی از تنوع را برای شناسایی سریع، آسان و دقیق در پیچیده‌ها ممکن می‌سازد. سیستم های.

4. RARSF رابط RAST یک کانکتور RAST 5 با زاویه راست است که برای لوازم خانگی طراحی شده است.کانکتور RAST با زاویه راست با درج پایین را می توان به سرعت و به راحتی با زبانه های محدب استاندارد روی PCB تطبیق داد، سیم کشی دسته سیم را در فضاهای باریک ساده می کند و مکانیزم قفل قابل اعتماد را برای جلوگیری از جدا شدن تصادفی اتخاذ می کند.

تا جایی که به من مربوط می شود، پس از خواندن این مقاله، انواع کانکتور rast را خواهید شناخت.
