هنگام استفاده از کانکتور راست به چه نکاتی باید توجه کنم؟

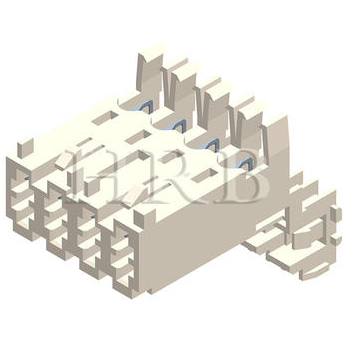

کانکتور راست معمولاً از فناوری چین‌خوردگی با جابجایی عایق (IDC) برای ساده‌سازی و سرعت بخشیدن به فرآیند پردازش مهار سیم استفاده می‌کند.این فناوری اتصال (فناوری اتصال به شبکه) باعث برش، جدا کردن و چین‌شدن یک سیم واحد می‌شود و این پایانه‌های دستی در پردازش گذشته مورد نیاز است. میزان شکست احتمالی معرفی‌شده توسط فرآیند اتصال به حداقل می‌رسد، مونتاژ و آزمایش کاملاً خودکار در مقیاس بزرگ می‌تواند تحقق یابد و کیفیت اتصال بهبود یابد.کانکتورهای RAST معمولاً یک عدد در نام خود دارند (مانند کانکتورهای RAST5) برای نشان دادن گام ترمینال (مانند 5 میلی متر). نکاتی وجود دارد که هنگام استفاده از آن باید بدانید.

مقاله شامل موارد زیر است:

1. تا حد امکان از PCB های چند لایه استفاده کنید

2، مطمئن شوید که هر مدار تا حد امکان فشرده است

3. یک حلقه زمین در اطراف مدار تنظیم کنید

1. تا حد امکان از PCB های چند لایه استفاده کنید

در مقایسه با PCB های دو طرفه، صفحه زمین و صفحه قدرت، و همچنین فاصله خطوط سیگنال و خط زمین به خوبی مرتب شده اند، می توانند امپدانس حالت رایج و جفت القایی را کاهش دهند، به طوری که می تواند به سطح PCB دو طرفه برسد.1/10 تا 1/100.سعی کنید هر لایه سیگنال را نزدیک به یک لایه قدرت یا لایه زمین قرار دهید.برای PCB های با چگالی بالا با اجزای روی سطوح بالا و پایین، خطوط اتصال کوتاه، و بسیاری از زمینه های پرکننده، می توانید از خطوط لایه داخلی استفاده کنید.

برای PCB های دو طرفه، شبکه های برق و زمین به طور محکم در هم تنیده شده استفاده می شود.خط برق نزدیک به خط زمین است و تا حد ممکن اتصالات بین خطوط عمودی و افقی یا منطقه پر شده است.اندازه شبکه در یک طرف کمتر یا مساوی 60 میلی متر است.در صورت امکان، اندازه شبکه باید کمتر از 13 میلی متر باشد.

2. مطمئن شوید که هر مدار تا حد امکان فشرده باشد

تمام کانکتورها را تا حد امکان کنار بگذارید.

در صورت امکان، سیم برق را از مرکز کارت و به دور از مناطقی که مستقیماً تحت تأثیر ESD هستند وارد کنید.

روی تمام لایه‌های PCB زیر کانکتوری که به خارج از شاسی منتهی می‌شود (که به راحتی توسط ESD ضربه می‌خورد)، یک زمین شاسی عریض یا یک زمین پرکننده چند ضلعی قرار دهید و آنها را با vias در فاصله حدوداً 13 میلی‌متری به هم وصل کنید.

سوراخ های نصب را روی لبه کارت قرار دهید و لنت های بالا و پایین را بدون هیچ گونه مقاومت لحیم کاری در اطراف سوراخ های نصب به زمین شاسی وصل کنید.

در طول مونتاژ PCB، هیچ گونه لحیم کاری را روی لنت های بالا یا پایین اعمال نکنید.برای دستیابی به تماس نزدیک بین PCB و شاسی/سپر فلزی یا براکت سطح زمین از پیچ‌هایی با واشرهای داخلی استفاده کنید.

بین زمین شاسی و زمین مدار در هر لایه، همان 'منطقه ایزوله' باید تنظیم شود.در صورت امکان، فاصله جداسازی را 0.64 میلی متر نگه دارید.

لایه های بالا و پایین کارت نزدیک به سوراخ های نصب هستند و زمین شاسی و زمین مدار با یک سیم به عرض 1.27 میلی متر در امتداد زمین شاسی هر 100 میلی متر به یکدیگر متصل می شوند.در مجاورت این نقاط اتصال، پدها یا سوراخ های نصب را برای نصب بین زمین شاسی و زمین مدار قرار دهید.این اتصالات زمین را می توان با یک تیغه برای باز نگه داشتن مدار یا جامپر با مهره های مغناطیسی / خازن های فرکانس بالا قطع کرد.

اگر برد مدار در یک شاسی فلزی یا دستگاه محافظ قرار نمی گیرد، مقاومت لحیم کاری نباید روی سیم های زمین شاسی بالا و پایین برد مدار اعمال شود تا بتوان از آنها به عنوان الکترود تخلیه برای قوس های ESD استفاده کرد.

3. یک حلقه زمین را در اطراف مدار به روش زیر تنظیم کنید:

(1) علاوه بر اتصال لبه و زمین شاسی، یک مسیر زمین دایره ای در اطراف کل محیط قرار داده شده است.

(2) اطمینان حاصل کنید که عرض حلقوی زمین همه لایه ها بیشتر از 2.5 میلی متر است.

(3) هر 13 میلی‌متر به‌صورت حلقوی با سوراخ‌های ورودی متصل شوید.

(4) زمین حلقه را به زمین مشترک مدار چند لایه وصل کنید.

(5) برای پانل های دوتایی نصب شده در جعبه های فلزی یا دستگاه های محافظ، زمین حلقه باید به زمین مشترک مدار متصل شود.برای مدارهای دو طرفه بدون محافظ، زمین حلقه باید به زمین شاسی متصل شود.مقاومت لحیم کاری نباید روی زمین حلقه اعمال شود تا زمین حلقه بتواند به عنوان میله تخلیه ESD عمل کند.حداقل یکی را در یک موقعیت خاص روی زمین حلقه قرار دهید (همه لایه ها) یک شکاف به عرض 0.5 میلی متر می تواند از تشکیل یک حلقه بزرگ جلوگیری کند.فاصله بین سیم کشی سیگنال و زمین حلقه نمی تواند کمتر از 0.5 میلی متر باشد.

در مناطقی که می تواند مستقیماً توسط ESD مورد اصابت قرار گیرد، باید یک سیم زمین در نزدیکی هر خط سیگنال قرار گیرد.

مدار I/O باید تا حد امکان به کانکتور مربوطه نزدیک باشد.

مدارهایی که مستعد ESD هستند باید در نزدیکی مرکز مدار قرار گیرند تا مدارهای دیگر بتوانند اثر محافظ خاصی را برای آنها فراهم کنند.

به طور کلی، مقاومت های سری و مهره های مغناطیسی در انتهای گیرنده قرار می گیرند.برای درایورهای کابلی که به راحتی توسط ESD ضربه می‌خورند، می‌توانید مقاومت‌های سری یا مهره‌های مغناطیسی را در انتهای درایو قرار دهید.

معمولاً یک محافظ گذرا در انتهای گیرنده قرار می گیرد.از یک سیم کوتاه و ضخیم (طول کمتر از 5 برابر عرض، ترجیحا کمتر از 3 برابر عرض) به زمین شاسی استفاده کنید.سیم سیگنال و سیم زمین از کانکتور باید به طور مستقیم به محافظ گذرا قبل از اتصال به سایر قسمت های مدار متصل شوند.

یک خازن فیلتر را در کانکتور یا در فاصله 25 میلی متری مدار گیرنده قرار دهید.

(1) از یک سیم کوتاه و ضخیم برای اتصال به زمین شاسی یا زمین مدار گیرنده استفاده کنید (طول کمتر از 5 برابر عرض، ترجیحا کمتر از 3 برابر عرض است).

(2) سیم سیگنال و سیم زمین ابتدا به خازن و سپس به مدار گیرنده متصل می شوند.

مطمئن شوید که خط سیگنال تا حد امکان کوتاه باشد.

هنگامی که طول سیم سیگنال بیشتر از 300 میلی متر است، یک سیم زمین باید به صورت موازی گذاشته شود.

اطمینان حاصل کنید که ناحیه حلقه بین خط سیگنال و حلقه مربوطه تا حد امکان کوچک باشد.برای خطوط سیگنال طولانی، موقعیت خط سیگنال و خط زمین باید هر چند سانتی متر تغییر کند تا سطح حلقه کاهش یابد.سیگنال ها را از مرکز شبکه به مدارهای دریافت کننده متعدد هدایت کنید.

اطمینان حاصل کنید که ناحیه حلقه بین منبع تغذیه و زمین تا حد امکان کوچک است و یک خازن فرکانس بالا را نزدیک هر پایه منبع تغذیه تراشه مدار مجتمع قرار دهید.

یک خازن بای پس فرکانس بالا را در فاصله 80 میلی متری هر کانکتور قرار دهید.

در صورت امکان، منطقه بلااستفاده را با زمین پر کنید و هر 60 میلی متر زمین پر شده را از تمام لایه ها وصل کنید.

اطمینان حاصل کنید که در دو موقعیت انتهای مخالف یک منطقه پرکننده زمین خودسرانه بزرگ (حدود 25 میلی متر * 6 میلی متر) به زمین متصل شده اید.

هنگامی که طول دهانه در منبع تغذیه یا صفحه زمین از 8 میلی متر بیشتر شد، از یک خط باریک برای اتصال دو طرف دهانه استفاده کنید.

خط تنظیم مجدد، خط سیگنال وقفه یا خط سیگنال ماشه لبه را نمی توان نزدیک به لبه PCB مرتب کرد.

سوراخ های نصب را به زمین مشترک مدار متصل کنید یا آنها را جدا کنید.

(1) هنگامی که براکت فلزی باید با یک دستگاه محافظ فلزی یا یک شاسی استفاده شود، برای تحقق اتصال باید از مقاومت صفر اهم استفاده شود.

(2) اندازه سوراخ نصب را برای دستیابی به نصب قابل اعتماد براکت های فلزی یا پلاستیکی تعیین کنید.از لنت های بزرگ در لایه های بالا و پایین سوراخ های نصب استفاده کنید و از هیچ گونه مقاومت لحیم کاری نمی توان در لنت های پایین استفاده کرد و اطمینان حاصل کنید که لنت های پایینی از فناوری لحیم کاری موجی استفاده نمی کنند.جوشکاری

تنظیم خطوط سیگنال محافظت شده و خطوط سیگنال محافظت نشده به صورت موازی امکان پذیر نیست.

به سیم کشی خطوط سیگنال ریست، وقفه و کنترل توجه ویژه ای داشته باشید.

(1) از فیلتر فرکانس بالا استفاده کنید.

(2) از مدارهای ورودی و خروجی دور نگه دارید.

(3) از لبه برد مدار دور نگه دارید.

PCB باید در شاسی قرار داده شود، نه در دهانه یا درزهای داخلی نصب شود.

به سیم کشی زیر مهره های مغناطیسی، بین پدها و خطوط سیگنالی که ممکن است با مهره های مغناطیسی در تماس باشند، توجه کنید.برخی از مهره های مغناطیسی کاملا رسانا هستند و ممکن است مسیرهای رسانای غیرمنتظره ای ایجاد کنند.

اگر چندین برد مدار در یک شاسی یا مادربرد وجود دارد، برد مداری که بیشترین حساسیت را به الکتریسیته ساکن دارد باید در وسط قرار گیرد.
