نحوه انتخاب اتصالات RAST برای سیستم‌های روشنایی LED و تجاری

مونتاژ روشنایی تجاری با حجم بالا به دقت مطلق نیاز دارد. یک خطای جفت گیری یا شکست حرارتی در یک کانکتور، کل نصب را به خطر می اندازد و منجر به اختلالات گسترده در تاسیسات می شود. هدرهای پین استاندارد و کانکتورهای نوار LED درجه مصرف کننده فاقد نیروی نگهدارنده، قطبش و انعطاف پذیری حرارتی مورد نیاز برای محیط های تجاری خشن هستند. وقتی هزاران وسیله را در یک انبار یا فضای خرده‌فروشی نصب می‌کنید، نمی‌توانید به اجزای اصطکاکی که در طول زمان شل می‌شوند تکیه کنید. مهندسان باید نیاز به مونتاژ سریع و خودکار را با انطباقات ایمنی سختگیرانه مانند آزمایش سیم برق و قابلیت اطمینان مکانیکی طولانی مدت متعادل کنند. استاندارد کردن سیستم اتصال دهنده RAST (Raster Anschluss Steck Technik) خطاهای مونتاژ را کاهش می دهد و هزینه کار دستی در خط تولید را به شدت کاهش می دهد. این راهنما معیارهای ارزیابی فنی را برای انتخاب اتصالات RAST برای LED و روشنایی تجاری متناسب با نیازهای قدرت، گام، مسیریابی و ابزارآلات خاص، تجزیه می‌کند.

خوراکی های کلیدی

• Pitch Dictates Power: کانکتورهای RAST 2.5 میلی‌متری برای سیگنال‌ها و آرایه‌های LED کم مصرف بهینه هستند، در حالی که سیستم‌های RAST 5.0 میلی‌متری تحویل برق اولیه را انجام می‌دهند (تا 16A).

• روش خاتمه: فناوری تماس با جابجایی عایق (IDC) در سیستم‌های RAST زمان مونتاژ را در مقایسه با چین‌خوردگی سنتی به شدت کاهش می‌دهد، اگرچه نیاز به تطبیق گیج سیم دقیق دارد.

• پیشگیری از خطا: پلاریزاسیون داخلی و گزینه‌های کلیدزنی از جفت نشدن در هنگام مونتاژ سریع جلوگیری می‌کند، که عاملی حیاتی برای کاهش نرخ عیب در تولید روشنایی تجاری است.

• انطباق غیرقابل مذاکره است: کانکتورهای روشنایی تجاری باید استانداردهای دی الکتریک و اشتعال پذیری خاص، از جمله درجه بندی UL/CSA و الزامات سیم براق IEC را رعایت کنند.

نقش اتصال دهنده های RAST در مونتاژ روشنایی تجاری

کانکتورهای RAST اتصالات الکتریکی قابل اعتمادی را برای سیستم‌های روشنایی تجاری فراهم می‌کنند، از مونتاژ ایمن، مقاومت در برابر لرزش و نصب کارآمد پشتیبانی می‌کنند. طراحی های استاندارد، مکانیسم های قفل و ویژگی های ضد خطا آنها را برای کاربردهای روشنایی صنعتی و تجاری مناسب می کند.

الزامات کلیدی برای اتصالات روشنایی تجاری

چرا اتصالات RAST برای روشنایی تجاری مناسب هستند؟

کانکتورهای RAST محفظه های ترموپلاستیک بادوام، طرح های جفت گیری ایمن و پیکربندی استاندارد شده گام را برای پشتیبانی از اتصالات روشنایی قابل اعتماد ترکیب می کنند. آنها به کاهش خطاهای مونتاژ و حفظ عملکرد الکتریکی پایدار در انبارها، تأسیسات خرده‌فروشی و محیط‌های صنعتی که در معرض لرزش و تغییرات دما هستند کمک می‌کنند.

RAST در مقابل اتصال دهنده های LED استاندارد مصرف کننده

کاربرد در روشنایی تجاری

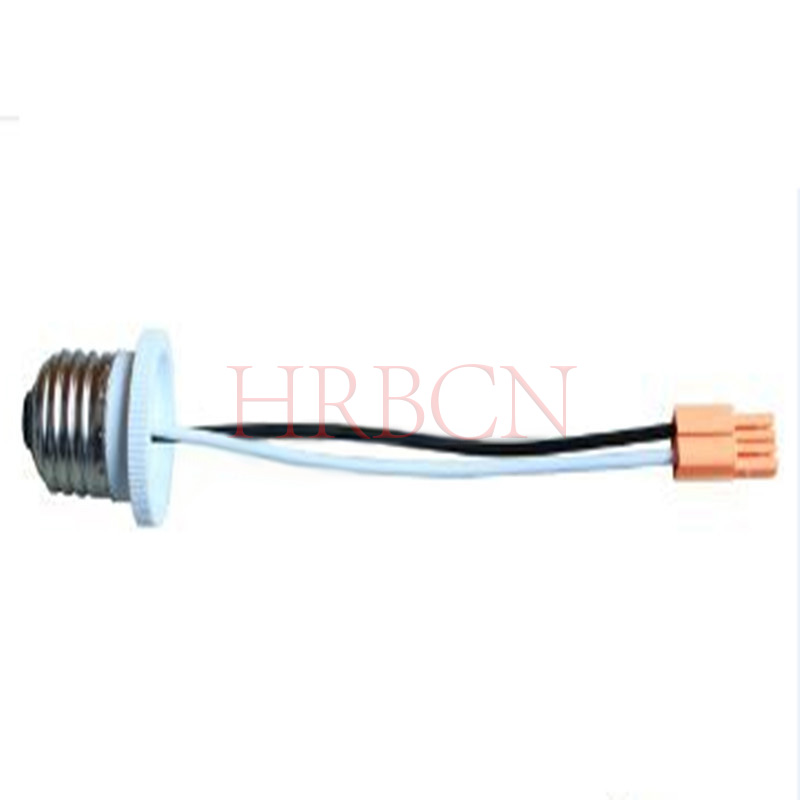

کانکتورهای روشنایی تجاری مبتنی بر RAST می توانند از درایورهای LED، تابلوهای کنترل روشنایی، وسایل صنعتی با ارتفاع بالا و مجموعه های روشنایی مدولار پشتیبانی کنند. ساختار جمع و جور و ویژگی های جفت گیری قابل اعتماد آنها به ساده سازی سیم کشی، تعمیر و نگهداری و تولید در مقیاس بزرگ کمک می کند.

نکته کلیدی: کانکتورهای RAST یک راه حل عملی برای تولیدکنندگان روشنایی تجاری ارائه می دهد که به دنبال اتصالات ایمن، کیفیت مونتاژ ثابت و تولید کارآمد هستند. انتخاب نهایی باید رتبه های الکتریکی، طراحی قفل، شرایط محیطی و سازگاری وسایل را در نظر بگیرد.

RAST 2.5 در مقابل RAST 5.0: طبقه بندی نیازهای زمین و قدرت

انتخاب گام صحیح گام اساسی در تعیین کانکتور RAST است . این صنعت اساساً بر دو بعد استاندارد شده برای مطابقت با نیازهای خاص نورپردازی معماری متکی است و محدودیت‌های فضایی را در برابر الزامات تحویل برق متعادل می‌کند. Pitch به فاصله دقیق مرکز به مرکز بین پین های تماس اشاره دارد.

سیستم های پیچ 2.5 میلی متری RAST

سیستم‌های RAST 2.5 میلی‌متری برای کاربردهای با چگالی بالا و کم مصرف طراحی شده‌اند که در آن املاک و مستغلات تخته‌ای در بالاترین حد است. این کانکتورها انتخاب بهینه برای مسیریابی سیگنال، کنترل داده های LED آدرس پذیر و مدارهای ثانویه کم مصرف در طرح های پیچیده لامپ هستند. با جایگزینی کانکتورهای مصرف کننده 3 پین ضعیف با هدر RAST 2.5، سازندگان بدون از بین بردن فضای داخلی، قفل مکانیکی را به دست می آورند. آنها به راحتی در داخل اکستروژن های باریک آلومینیومی و ترافرهای کم مشخصات قرار می گیرند.

محدودیت های فعلی برای گام 2.5 میلی متری معمولاً بین 2 آمپر تا 4 آمپر بسته به درجه بندی سیم سنج خاص و درجه حرارت محیط است. آنها معمولاً اندازه سیم بین 22 AWG و 24 AWG را در خود جای می دهند. این باعث می شود که آنها برای تحویل برق اولیه در وسایل با لومن بالا نامناسب باشند اما برای سیگنال های کنترلی عالی هستند. محدودیت های فضایی استفاده از استاندارد 2.5 میلی متری را دیکته می کند. آنها برای لامپ های LED کم مشخصات، درایورهای داخلی فشرده، و اکستروژن های معماری محکم که در آن هر میلی متر فاصله بر زیبایی نهایی دستگاه تأثیر می گذارد، ایده آل هستند.

سیستم های پیچ 5.0 میلی متری RAST

هنگامی که برنامه نیاز به انتقال نیرو قوی دارد، سیستم های گام 5.0 میلی متری RAST استاندارد اجباری هستند. این کانکتورهای بزرگتر به طور خاص برای انتقال برق اصلی، اتصالات مهم درایور به برد، و وسایل تجاری زنجیردار در طول مسیرهای طولانی معماری طراحی شده اند. افزایش فاصله 5.0 میلی متری بین پین ها از ایجاد قوس الکتریکی در ولتاژهای بالاتر جلوگیری می کند و عملکرد ایمن را در مدارهای پر تقاضا تضمین می کند.

سیستم‌های استاندارد RAST 5.0 به راحتی تا 10.0A را ارائه می‌دهند و معمولاً گیج‌های سیمی از 14 AWG تا 18 AWG را می‌پذیرند. نورپردازی تجاری مدرن اغلب به ظرفیت بیشتری برای راهروهای وسیع انبار یا شبکه های روشنایی سوپرمارکت نیاز دارد. انواع پرقدرت تخصصی این محدودیت ها را بیشتر می کنند و بسته به مشخصات سازنده و گیج سیم اعمال شده تا 16.0A را ارائه می دهند. این قابلیت پرقدرت به مهندسان این امکان را می دهد که نورپردازی مداوم طولانی تری را از یک منبع تغذیه طراحی کنند و تعداد کل درایورهای مورد نیاز در یک پلنوم سقف را کاهش دهند.

دوام با ردپای 5.0 میلی متری افزایش می یابد. محفظه ها دارای دیواره های ترموپلاستیک ضخیم تری هستند و کنتاکت های داخلی طوری طراحی شده اند که تنش های مکانیکی بالاتری را در طول چرخه های جفت گیری تحمل کنند. این ساختار مستحکم بارهای حرارتی تولید شده توسط جریان‌های 16A را از بین می‌برد و از تخریب پلاستیکی که در طول سال‌ها کار مداوم باعث آفت کانکتورهای پایین‌تر می‌شود، جلوگیری می‌کند.

ابعاد ارزیابی فنی برای اتصالات روشنایی LED

ترجمه مشخصات اتصال دهنده خاص به قابلیت اطمینان میدانی نیازمند یک ارزیابی فنی دقیق است. مهندسان باید ویژگی‌های فیزیکی اتصالات روشنایی LED را مستقیماً با نتایج عملیاتی مورد نظر، با تمرکز بر روش‌های خاتمه، امنیت قفل، انعطاف‌پذیری مسیریابی و انطباق مواد، ترسیم کنند.

انواع خاتمه: IDC در مقابل Crimp

روش مورد استفاده برای اتصال سیم به کنتاکت کانکتور اساساً بر سرعت مونتاژ و قابلیت اطمینان طولانی مدت تأثیر می گذارد. صنعت بر روی دو فناوری اصلی استاندارد شده است: تماس با جابجایی عایق (IDC) و چین دادن سنتی.

فناوری IDC را برای خاتمه خودکار و با سرعت بالا ارزیابی کنید. دستگاه‌های IDC سیم جدا نشده را مستقیماً به یک تیغه تماس ویژه V شکل فشار می‌دهند. این تیغه از عایق جدا می شود و هادی مسی داخلی را می گیرد و یک جوش سرد بسیار قابل اعتماد و ضد گاز ایجاد می کند که در برابر اکسیداسیون مقاومت می کند. IDC کار دستی را به شدت کاهش می دهد، نیاز به ایستگاه های سیم کشی را از بین می برد و کیفیت یکنواخت را در هزاران واحد تضمین می کند. دستگاه عمق درج دقیق را دیکته می کند و خطای انسانی را از معادله حذف می کند.

فناوری چین‌خوردگی را برای دوره‌های تولید تخصصی و با حجم کمتر یا محیط‌های ارتعاشی شدید ارزیابی کنید. چین دار کردن نیاز به برداشتن سیم و فشرده سازی مکانیکی یک بشکه فلزی در اطراف رشته های در معرض دید دارد. در حالی که اتصالات آهسته‌تر و کار فشرده‌تر هستند، واریانس وسیع‌تری در گیج‌های سیم و ضخامت عایق را در خود جای می‌دهند. این انعطاف‌پذیری را در طول نمونه‌سازی، مونتاژ وسایل سفارشی، یا هنگام برخورد با کت‌های سیمی سیلیکونی ضخیم ارائه می‌دهد.

مکانیسم های قفل و نیروی نگهدارنده

قطع‌های تصادفی در حین نصب، تعمیر و نگهداری معمول، یا به دلیل لرزش‌های ساختمان باعث خرابی غیرقابل قبول تاسیسات می‌شود. ضرورت وجود چفت فعال در مقابل قفل اصطکاکی را بر اساس محیط نصب تجزیه و تحلیل کنید. قفل های اصطکاکی تنها به اتصال محکم بین محفظه پلاستیکی و پین ها متکی هستند. طی سال‌ها چرخه حرارتی، این پلاستیک منبسط و منقبض می‌شود و در نهایت چسبندگی آن شل می‌شود. چفت های فعال نیاز به مکانیزم فیزیکی دارند تا قبل از جدا شدن کانکتور، آن را فشار دهید. این تضمین می کند که اتصال بدون توجه به استرس مکانیکی خارجی، گرانش یا کشش تصادفی کابل در حین نصب، ایمن باقی می ماند.

مسیریابی فیزیکی و تنظیمات فضایی

طرح‌بندی‌های تجاری اغلب نیازمند مسیریابی سیم پیچیده هستند. سیستم‌های RAST این پیکربندی‌های فضایی را با عمل به‌عنوان جایگزین‌های قوی برای اتصالات L شکل و T شکل مصرف‌کننده تطبیق می‌دهند. مهندسان از طریق تنظیمات هدر ایمن، پین‌های زاویه راست، هدرهای عمودی و گزینه‌های جفت‌گیری سیم به برد یا سیم به سیم انعطاف‌پذیر، برق را در گوشه‌های تنگ در اکستروژن‌های آلومینیومی بدون به خطر انداختن اتصال الکتریکی هدایت می‌کنند. سرنخ‌های پرنده امکان مونتاژ مدولار را فراهم می‌کنند، جایی که بخش‌های مختلف لامپ به جای سیم‌کشی در کارخانه، در محل به هم متصل می‌شوند.

مصالح مسکن و انطباق

علم مواد ایمنی تجاری را دیکته می کند. اهمیت درجه‌های اشتعال پذیری UL 94V-0 را ارزیابی کنید، که گواهی می‌دهد در صورت قرار گرفتن در معرض شعله باز، محفظه پلاستیکی به سرعت خود خاموش می‌شود. علاوه بر این، انطباق با سیم تابش IEC 60335-1 برای اتصال دهنده های روشنایی تجاری نصب شده در سقف های افتی، پلنوم ها یا فضاهای معماری محصور الزامی است. در طول آزمایش سیم برق، یک سیم گرم شده (معمولاً 750 درجه سانتیگراد یا 850 درجه سانتیگراد) به محفظه رابط فشار داده می شود. پلاستیک نباید مشتعل شود، یا اگر مشتعل شد، باید در عرض چند ثانیه بدون ریختن ذرات شعله ور خاموش شود. این استانداردها تضمین می کنند که یک اتصال کوتاه موضعی باعث آتش گرفتن مواد ثابت اطراف نمی شود.

عوامل موثر بر عملکرد و ارزش

انتخاب کانکتورهای RAST مناسب برای روشنایی تجاری نیازمند متعادل کردن هزینه‌های اجزا، کارایی مونتاژ، انعطاف‌پذیری زنجیره تامین و قابلیت اطمینان طولانی مدت است. فراتر از قیمت گذاری اولیه، تولیدکنندگان باید کل هزینه های تولید و نگهداری را در نظر بگیرند.

راندمان مونتاژ خودکار

کانکتورهای RAST با پایانه IDC از تولید مهار سیم خودکار پشتیبانی می‌کنند، کار دستی، زمان مونتاژ و خطاهای سیم‌کشی را کاهش می‌دهند. فرآیندهای خاتمه مداوم کارایی تولید را بهبود می بخشد و به حفظ اتصالات الکتریکی قابل اعتماد در تولید روشنایی تجاری با حجم بالا کمک می کند.

استانداردسازی و انعطاف پذیری زنجیره تامین

طراحی استاندارد اتصال دهنده RAST می تواند خرید را ساده کرده و منبع جایگزین را پشتیبانی کند. با این حال، مکانیسم های کلید، قفل، و ابعاد بدنه ممکن است بین سازنده ها متفاوت باشد. تایید سازگاری و حفظ تامین کنندگان تایید شده به کاهش اختلالات عرضه و تاخیر در تولید کمک می کند.

قابلیت اطمینان چرخه عمر و هزینه های نگهداری

اتصالات RAST قابل اعتماد به کاهش خرابی اتصال، نیازهای تعمیر و نگهداری و خرابی تجهیزات کمک می کند. این امر به ویژه برای نورپردازی در ارتفاعات و سایر تاسیسات صعب العبور که تعمیرات آنها گران است، مهم است. درجه بندی الکتریکی مناسب، قفل ایمن و مقاومت در برابر لرزش به عملکرد طولانی مدت کمک می کند.

نکته کلیدی: انتخاب کانکتور RAST باید بر ارزش کل چرخه عمر متمرکز شود، ترکیبی از مونتاژ خودکار کارآمد، منبع قابل اعتماد، و اتصالات الکتریکی بادوام به جای قیمت قطعه به تنهایی.

نتیجه گیری

اتصالات RAST پل لازم را بین تولید خودکار پرسرعت و قابلیت اطمینان میدان طولانی مدت برای روشنایی تجاری فراهم می کند. این سیستم ها با حذف لحیم کاری دستی، جلوگیری از خطاهای جفت گیری از طریق کلیدگذاری فیزیکی، و اطمینان از تحویل نیرو قوی، از یکپارچگی تاسیسات معماری در مقیاس بزرگ محافظت می کنند. انتخاب نهایی را بر اساس آمپر مورد نیاز، قابلیت های خاتمه و انطباق با محیطی قرار دهید.

1. حداکثر بارهای حرارتی و جریانی را برای همه اجراهای ثابت محاسبه کنید، با اعمال یک ضریب کاهش 80% برای ایجاد یک خط پایه ایمن.

2. برای انجام آزمایش‌های جفت‌گیری، حفظ و مسیریابی فضایی در داخل اکستروژن‌های واقعی لامپ، نمونه‌های اجزای فیزیکی را درخواست کنید.

3. قبل از نهایی کردن صورتحساب مواد، مستقیماً با سازندگان اتصالات مشورت کنید تا سازگاری ابزار خودکار و تلورانس‌های گیج سیم را تأیید کنید.

4. همه اجزای انتخاب شده را برای انطباق سیم برق UL 94V-0 و IEC بررسی کنید تا از رعایت دقیق قوانین ساختمان تجاری اطمینان حاصل کنید.

سوالات متداول

س: RAST در کانکتورهای الکتریکی به چه معناست؟

A: RAST مخفف Raster Anschluss Steck Technik است، یک اصطلاح آلمانی که به 'فناوری دوشاخه اتصال پیچ' ترجمه می شود. این استاندارد به عنوان یک استاندارد صنعتی برای یکسان سازی و ضد خطا اتصالات الکتریکی در لوازم خانگی ایجاد شد و بعداً به دلیل قابلیت اطمینان مکانیکی استثنایی و پشتیبانی از مونتاژ خودکار برای روشنایی تجاری استفاده شد.

س: تفاوت بین RAST 2.5 و RAST 5.0 چیست؟

A: اعداد به گام پین یا فاصله بین مرکز هر تماس، بر حسب میلی متر اشاره دارند. RAST 2.5mm فشرده است و جریان های کمتر (2A-4A) را برای مسیریابی سیگنال مدیریت می کند. RAST 5.0mm بزرگتر است، برای انتقال برق اصلی طراحی شده است و جریانهای بسیار بالاتری (تا 16A) را کنترل می کند.

س: آیا می توان از کانکتورهای RAST برای نوارهای LED استاندارد RGB یا آدرس پذیر استفاده کرد؟

پاسخ: در حالی که از نظر فنی جایگزینی داده های 3 پین یا اتصالات 4 پین RGB امکان پذیر است، RAST معمولاً برای تجهیزات تجاری و درایورهایی که قفل مکانیکی، ظرفیت جریان بالا و قابلیت اطمینان شدید مورد نیاز است، رزرو می شود. اتصالات پین استاندارد و بدون قفل برای نوارهای LED مصرفی سبک رایج تر است.

س: چرا IDC را برای اتصال دهنده های روشنایی تجاری به جای خاتمه چین انتخاب کنید؟

A: فناوری تماس با جابجایی عایق (IDC) امکان خاتمه سیم با سرعت بالا و خودکار را بدون جدا کردن عایق فراهم می کند. این یک اتصال ثابت و ضد گاز ایجاد می کند که از اکسید شدن جلوگیری می کند، ساعات کار دستی و نرخ نقص را در محیط های تولید تجاری با حجم بالا به شدت کاهش می دهد.

س: حداکثر امتیاز جریان برای کانکتور RAST 5.0 چقدر است؟

A: رتبه‌بندی استاندارد RAST 5.0 معمولاً حدود 10 آمپر است. با این حال، انواع پرقدرت تخصصی دارای کنتاکت‌ها و محفظه‌های ارتقا یافته‌ای هستند که بسته به گیج سیم خاص و دمای کارکرد محیط در فیکسچر، به طور ایمن تا 16A را پشتیبانی می‌کنند.

س: آیا کانکتورهای RAST با استانداردهای تست سیم برق مطابقت دارند؟

پاسخ: بله، اکثر سیستم‌های معتبر RAST گزینه‌های مسکن خاصی را ارائه می‌کنند که از ترموپلاستیک‌های پیشرفته طراحی شده‌اند تا الزامات سیم تابش IEC 60335-1 را برآورده کنند. این گواهی تضمین می‌کند که کانکتور در طول یک اتصال کوتاه موضعی، مواد اطراف را مشتعل نمی‌کند و انطباق با ایمنی تجاری را حفظ می‌کند.
