P1020-2xN--WHK HRB
HRB
شرح:
سیستم اتصال سیم به سیم پیچ 4.14 HRB از محفظه اتصال، ترمینال چین و هدر پین (ویفر) تشکیل شده است، به طور کلی در محفظه چیندار نر، محفظه چیندار ماده، پایانههای چیندار ماده و نر، زاویه راست و پین عمودی. سربرگ (ویفر).
P1020-2xN-NHK (نایلون UL94V-2، رنگ طبیعی) و P1020-2xN-WHK (نایلون UL94V-0، رنگ سفید) سری محفظه الکتریکی کانکتور زن، سه ردیفه، در مدارهای 2 تا 6 قطب موجود است، با استفاده از ترمینال نر سری T1020 (AWG#18-22؛ AWG#24-26) هم قلع اندود و هم با روکش طلا برای انتخاب مشتری). جفت شدن با P1010-2×NNH (نایلون UL94V-2، رنگ طبیعی) و P1010-2×NWH (نایلون UL94V-0، رنگ سفید) سری (اتصال سیم به سیم).
پارامترهای فنی:
1) رتبه فعلی: 7A AC، DC
2) رتبه ولتاژ: 600 ولت AC، DC
3) دمای عملیاتی: V2: -25ºC تا +85ºC
V0: -40ºC تا +105ºC
4) مقاومت تماس: حداکثر 10mΩ
5) مقاومت عایق: 1000MΩ دقیقه.
6) ولتاژ تحمل: 1500 ولت AC / دقیقه
7) مواد: نایلونUL94V-2/NylonUL94V-0
8) ترمینال مورد نیاز نیروی نگهدارنده مسکن: 4.0 کیلوگرم (دقیقه)
9) اندازه سیم: AWG#18 تا #26
10) شماره فایل cUL: E304945
ترتیب اطلاعات:

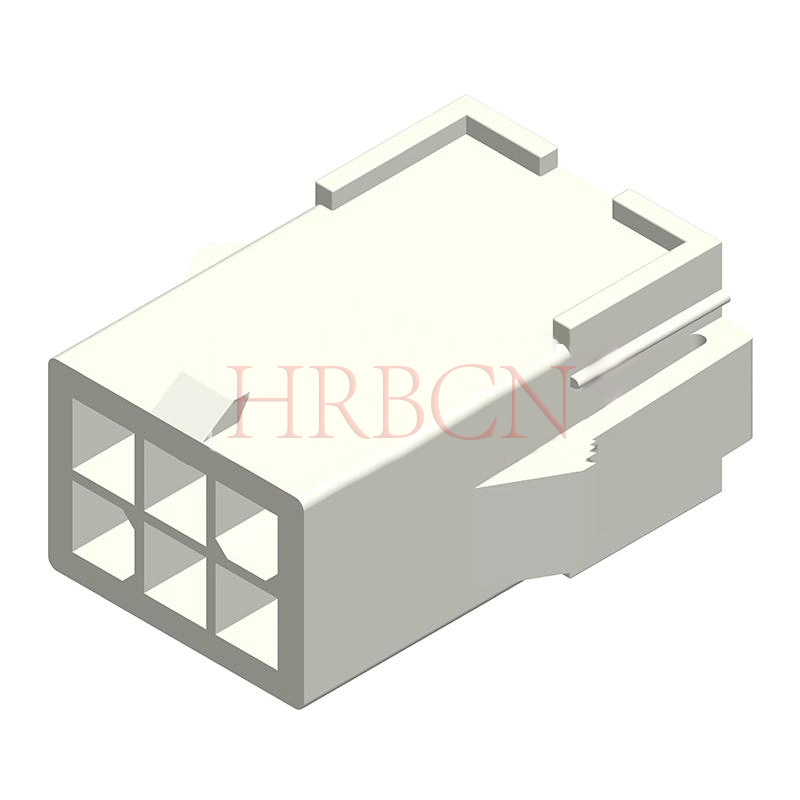

محفظه پلاگین دو ردیفه گام 4.14 میلی متری HRB با بال های نصب پانل، PA 66 UL94V-0، رنگ سفید، 4 و 6 قطب.
P1020-2xN-W-H-K
① ② ③ ④⑤ ⑥
①: شماره سری محصول HRB
②: پین شماره ردیف هدر
③: تعداد مدار/قطب در هر ردیف
④: رنگ بدنه چین دار: طبیعی/سفید
⑤: گونه رابط: مسکن
⑥: کانکتور مسکن با گوش های نصب پانل.
قسمت شماره | Dimensions | SPQ (بسته بندی: کیسه پلی) | |||
TYP UL94V-2 | TYP UL94V-0 | مدارها | کم نور: A | کم نور: B | |
P1020-2×2-NHK | P1020-2×2-WHK | 4 | 4.14 | 10.33 | 500 |
P1020-2×3-NHK | P1020-2×3-WHK | 6 | 8.28 | 14.47 | 300 |
کاتالوگ P1020-2XN-NHK&P1020-1xN-NHK&P1020-2xN-WHK&P1020-1XN-WHK.pdf
