سوالات متداول فنی

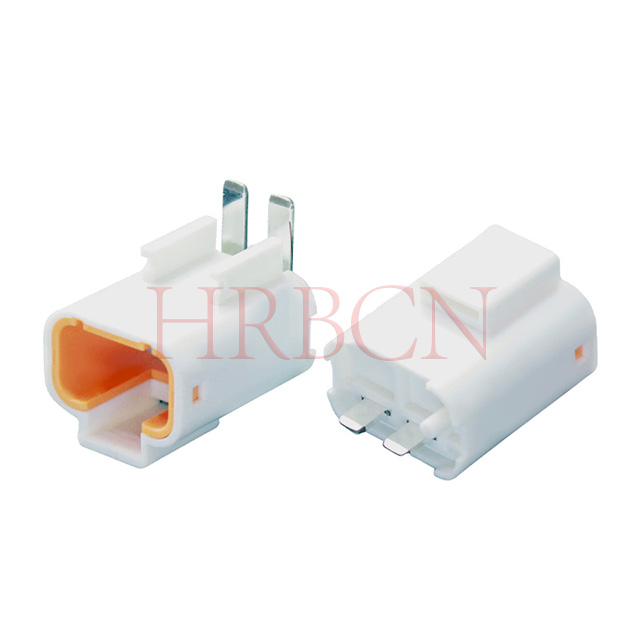

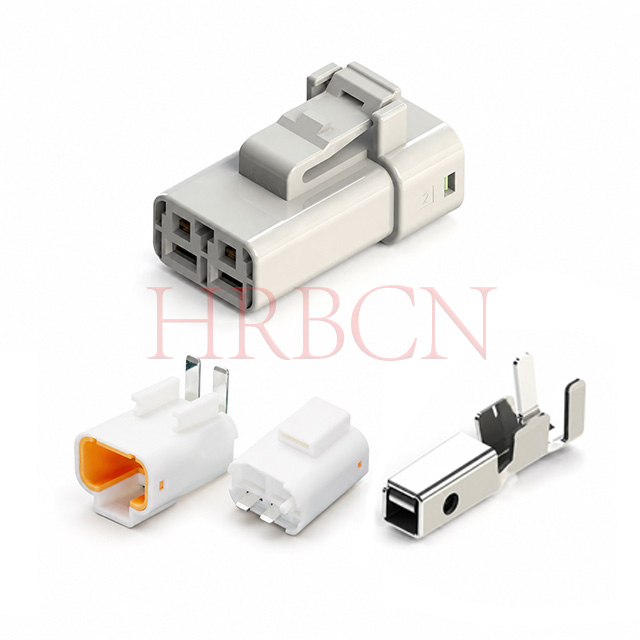

س: آیا باید یک هدر زاویه راست 90 درجه یا یک هدر مستقیم 180 درجه برای اتصال سیم به برد ضد آب HRB M63505 انتخاب کنم؟
A: انتخاب بستگی به طرح PCB، فضای محفظه داخلی و الزامات مسیریابی سیم کشی دارد. عملکرد الکتریکی، درجه ضد آب (IP67) و رتبه بندی جریان/ولتاژ برای هر دو سبک یکسان است.
⒈هدر 180 درجه (پین عمودی)
سناریوهای قابل اجرا:
فاصله عمودی کافی بالای PCB؛ سیم ها مستقیماً به سمت جلو در امتداد جهت عمودی سطح PCB گسترش می یابند.
جعبههای کنترل، ماژولهای باتری خودرو و تجهیزات فضای باز با فضای سیمکشی داخلی فراوان، برای اتصال مستقیم و نگهداری آسان.
کانکتورهای چند ردیفی با چیدمان متراکم که نیاز به سیم کشی یکنواخت رو به جلو دارند.
مزایا: مونتاژ ساده، عملیات درج بصری، استرس خمشی کمتر، بازرسی و جداسازی راحت پس از فروش.
معایب: ارتفاع عمودی داخل محفظه را اشغال می کند. برای تجهیزات باریک و با ارتفاع محدود توصیه نمی شود.
⒉90 درجه هدر زاویه راست (پین افقی)
سناریوهای قابل اجرا:
محفظههای فشرده و نازک با ارتفاع داخلی عمودی محدود، مانند دوربینهای داخلی خودرو، کنترلکنندههای موتور سیکلت الکتریکی و مینی ماژولهای ضد آب در فضای باز.
سیم ها باید به صورت افقی در امتداد سطح PCB یا دیواره جانبی محفظه اجرا شوند تا از اکستروژن توسط پوشش محفظه جلوگیری شود.
تجهیزات وسیله نقلیه مستعد لرزش: سیم کشی افقی نیروی کشش سیم را از اتصالات لحیم PCB پراکنده می کند تا خطر شکستن پین را کاهش دهد.
مزایا: فضای نصب عمودی را تا حد زیادی صرفه جویی می کند، مسیریابی کناری منظم، خمش بیش از حد سیم را کاهش می دهد.
معایب: نیاز به فاصله افقی رزرو شده برای سیم کشی. عملکرد کمی کمتر در هنگام قرار دادن کور در حفره های باریک.

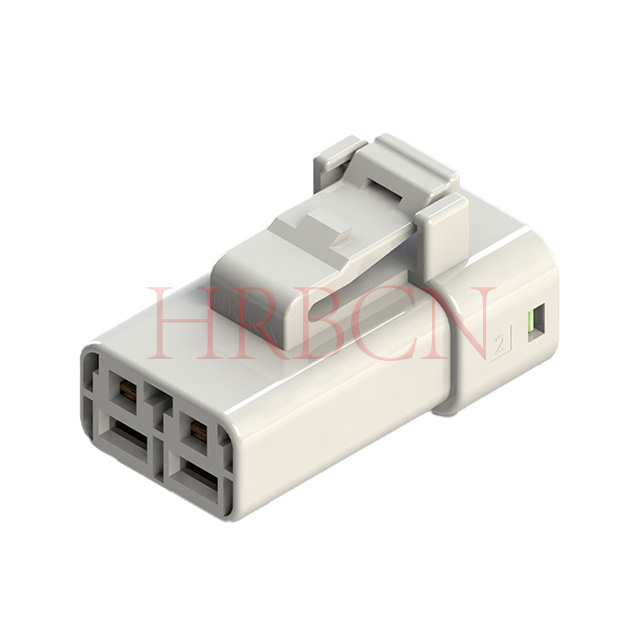

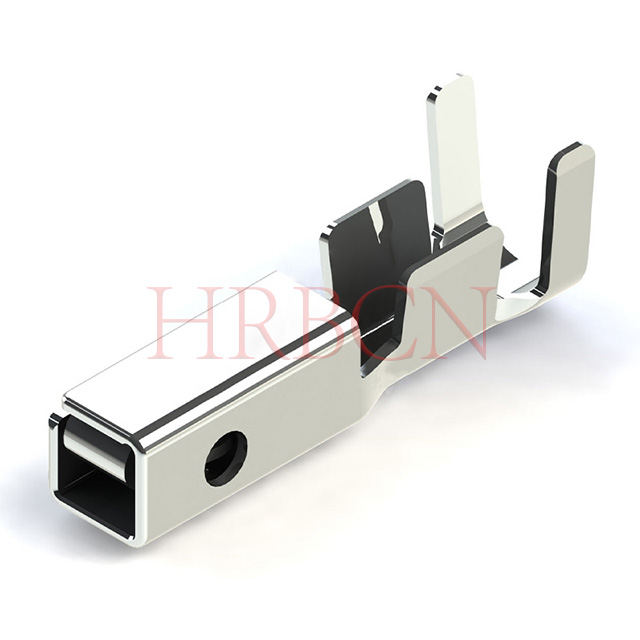

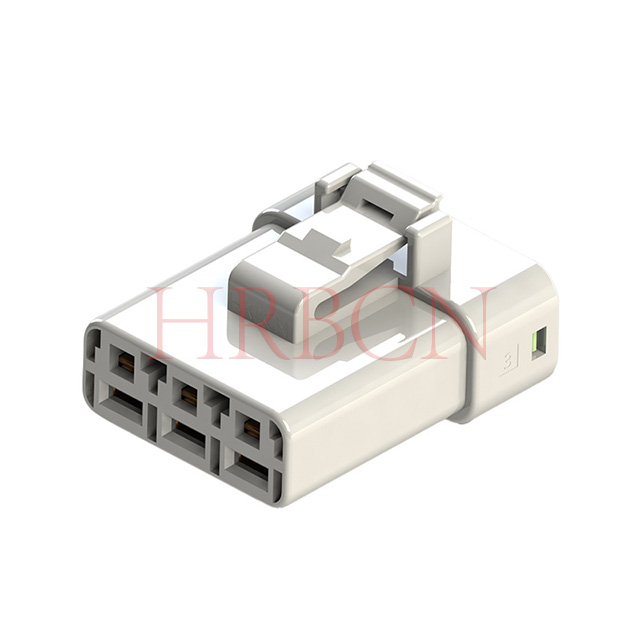

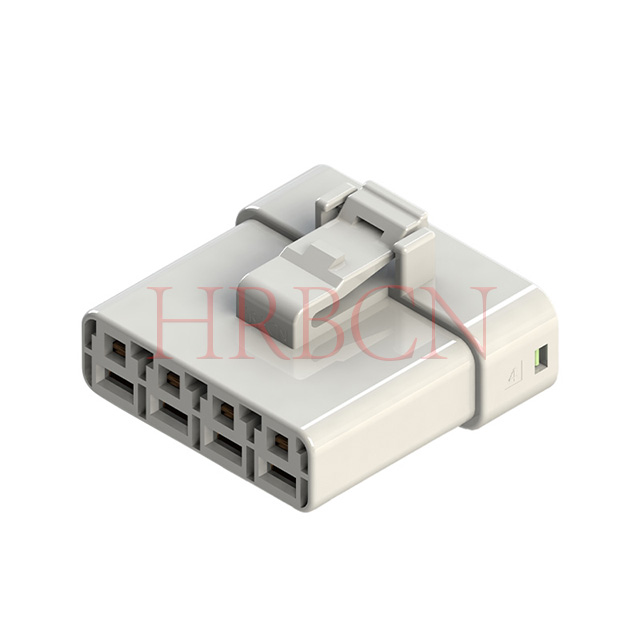

س: چگونه کنتاکت های فشرده شده را در محفظه کانکتور وارد کنیم؟
پاسخ: قبل از قرار دادن کنتاکت های چین دار، هم مجموعه محفظه رابط و هم کنتاکت ها را جهت جفت گیری مناسب قرار دهید. محفظه را طوری قرار دهید که ویژگی قفل آن رو به بالا باشد و کنتاکت را طوری تراز کنید که طرف درز لوله آن نیز به سمت بالا باشد.
از چرخاندن تماس در حین یا پس از قرار دادن خودداری کنید. چرخش ممکن است به مهر و موم لاستیکی آسیب برساند یا محفظه را ترک کند.
⒈در صورت تماس با ظرف
مرحله①: مخاطب چین دار را کج کنید. نوک آن را روی حفره جفت گیری مجهز به مهر و موم قرار دهید. برای جلوگیری از آسیب رساندن به سطح بالای حفره، دهانه آب بند را به دقت باز کنید. نوک تماس را روی صفحه مهر و موم لاستیکی فشار دهید تا قسمت جعبه تماس را وارد کنید.
مرحله②: کنتاکت چین خورده را صاف کنید، سپس نوک قسمت جعبه آن را وارد کنید. مخاطب را تا انتها به داخل فشار دهید - تا زمانی که صدای کلیک را نشنیدید، فحاشی نکنید یا نیروی بی مورد اعمال نکنید.
مرحله ③: پس از شنیدن یک کلیک شنیدنی پس از وارد کردن تماس کامل، سیم را به آرامی بکشید تا مطمئن شوید که تماس به طور ایمن توسط لنس محفظه قفل شده است.
⒉در صورت تماس با تب
مرحله ①: کنتاکت چین دار را مستقیماً در محفظه قرار دهید. از آسیب رساندن به حاشیه حفره درزگیر با نوک تماس خودداری کنید. کج کردن کنتاکت به سمت قفل محفظه در حین جاگذاری ممکن است صفحه لاستیکی مهر و موم را بریده و باعث شود نوک تماس وارد حفره مجاور شود. به شکل زیر مراجعه کنید؛ به جهت قرار دادن دقت کنید.
مرحله ②: کنتاکت چین خورده را تا انتها به داخل فشار دهید. از فشار دادن یا اعمال نیروی بیش از حد خودداری کنید، با شنیدن یک کلیک قابل شنیدن متوقف شوید.
مرحله ③: پس از شنیدن یک کلیک شنیدنی پس از وارد کردن کامل، سیم را به آرامی بکشید تا مطمئن شوید که کنتاکت چین دار به طور ایمن توسط لنس محفظه قفل شده است.
س: چگونه می توان تماس های چین خورده را پس از درج نادرست از محفظه جدا کرد
پاسخ: اگر یک کنتاکت پیچ خورده در حفره اشتباهی وارد شود، حذف فقط باید توسط پرسنل واجد شرایط انجام شود. پس از استفاده از محفظه یا صفحه مهر و موم لاستیکی استفاده مجدد نکنید.

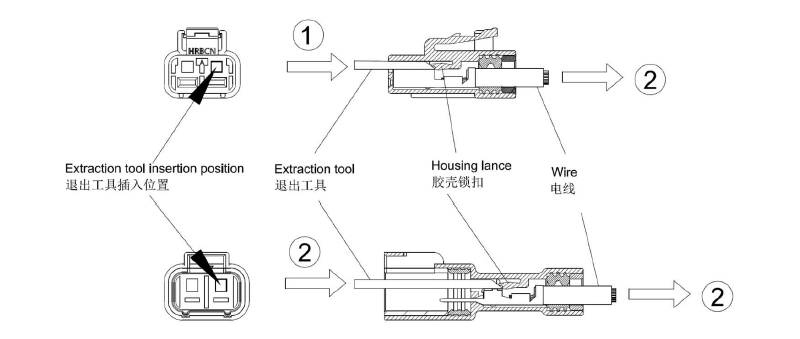

ابزار استخراج را بین کنتاکت چین دار و محفظه از سمت جفت قرار دهید. ابزار را در جهت ① فشار دهید تا لنس محفظه از قلاب قفل تماسی جدا شود. سپس سیم را در جهت ② بکشید تا تماس از محفظه جدا شود.
موارد احتیاط:
قبل از برداشتن، اطمینان حاصل کنید که نوک ابزار استخراج کاملاً در فضای خالی بین کنتاکت چین خورده و لنس محفظه قرار گرفته است.
قبل از استفاده مجدد از کنتاکت چین خورده حذف شده، مطمئن شوید که بدون تغییر شکل است. اگر تغییر شکل روی کنتاکت تشخیص داده شد، آن را با یک مورد جدید جایگزین کنید (چرچ دادن مجدد مورد نیاز است).
با استفاده از ابزار استخراج، تماس چین خورده را باز نکنید. اگر در حین حذف کنجکاوی رخ داد، مخاطب را با یک تماس جدید جایگزین کنید.
هنگام برداشتن یک کنتاکت ظرف، اگر ابزار استخراج به اشتباه در شکاف قسمت جفت گیری کنتاکت وارد شده است، بدون توجه به عمق درج، کنتاکت را با کنتاکت جدید جایگزین کنید.
اگر حتی با کشیدن آهسته سیم نمی توان تماس چین خورده را جدا کرد، برای بیرون کشیدن آن زور وارد نکنید. روند حذف را از ابتدا مجدداً شروع کنید.
اگر حتی با کشیدن آهسته سیم نمی توان تماس چین خورده را جدا کرد، برای بیرون کشیدن آن زور وارد نکنید. روند حذف را از ابتدا مجدداً شروع کنید.
