سوالات متداول عمومی

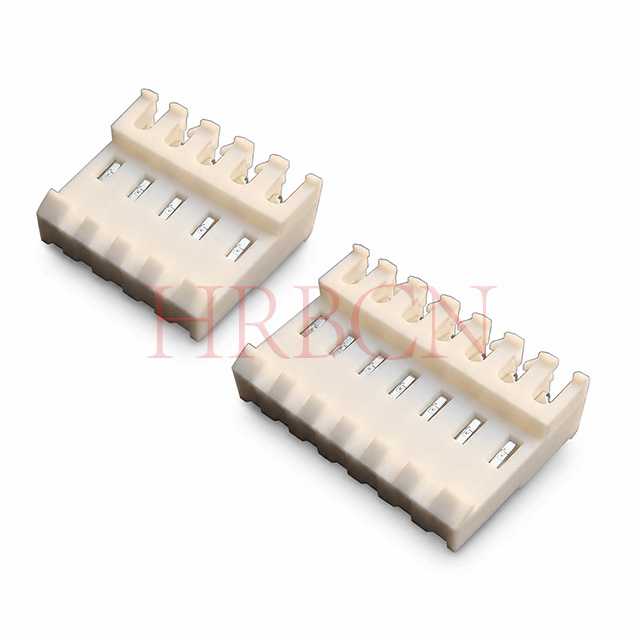

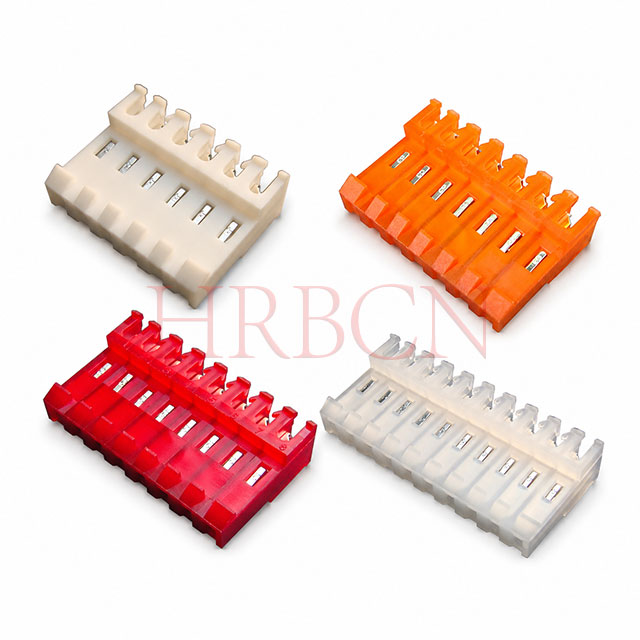

Q1: محدوده گام و پین کانکتور IDC سری M7060 چقدر است؟
پاسخ: این کانکتور IDC 3.96 میلی متری است که از 2 تا 24 پین برای انتخاب پشتیبانی می کند.
Q2: چه سیم سنج هایی با این کانکتور سازگار است؟

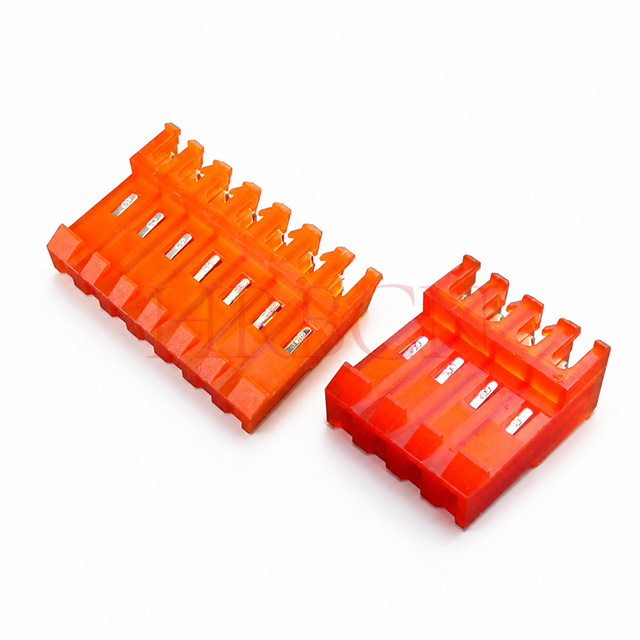

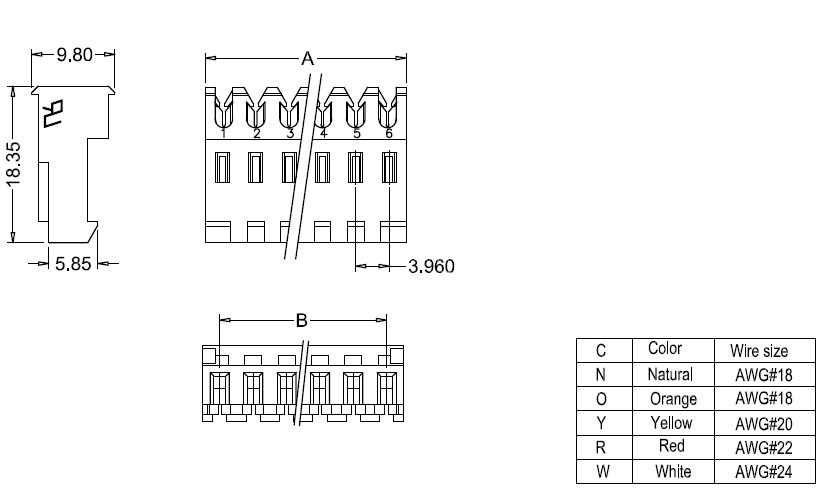

پاسخ: برای سیمهای AWG18، AWG20، AWG22 و AWG24 مطابق با کدهای رنگی مختلف بدنه است.
Q3: رتبه های الکتریکی و دمای کار چیست؟
A: جریان نامی: 5A AC/DC. ولتاژ نامی: 600 ولت AC/DC؛ دمای کارکرد: -25 تا +85 درجه سانتیگراد.
Q4: مواد و درجه مقاوم در برابر شعله چیست؟
A: مسکن: نایلون66، UL94V-2؛ پایانه: برنز فسفر با آبکاری قلع یا آبکاری طلا.

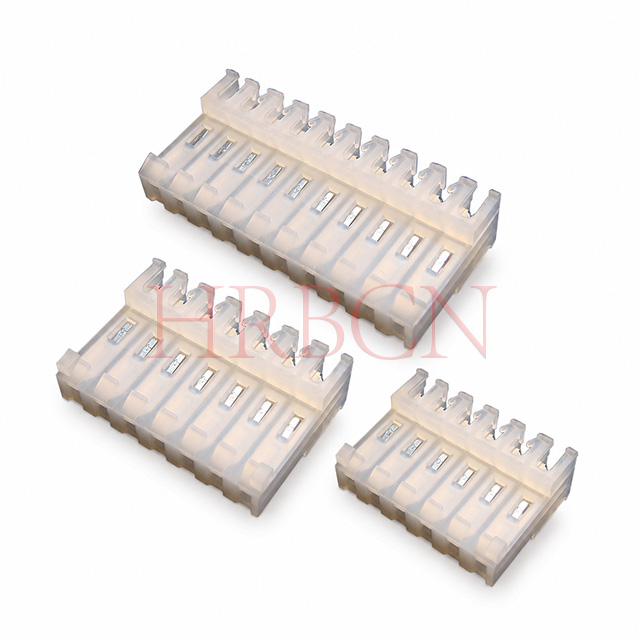

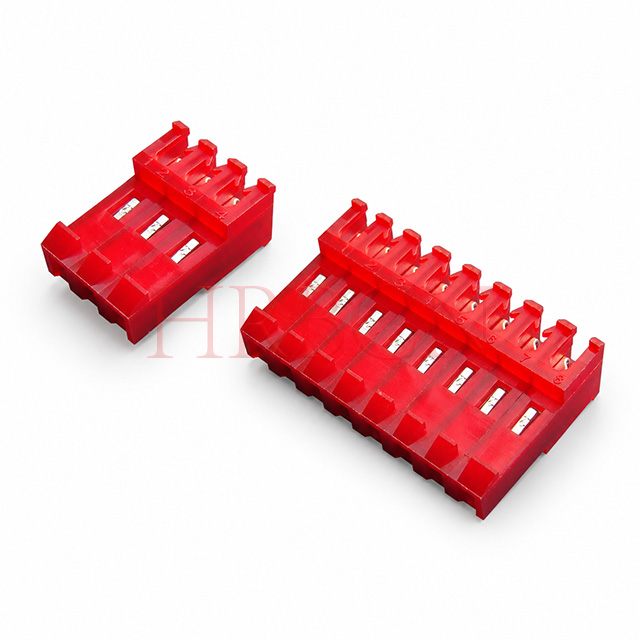

Q5: عملکرد زبانه های پلاریزه و رمپ قفل چیست؟
A: زبانه های پلاریزه از درج معکوس جلوگیری می کند. سطح شیب دار قفل، جفت شدن محکم را تضمین می کند و از اتصال شل جلوگیری می کند.
Q6: آیا این یک رابط مستقیم است؟ جهت گیری چیست؟
پاسخ: بله، این یک اتصال دهنده IDC 180 درجه برای جفت گیری غیر مستقیم است.
Q7: M7060-NCR برای چه کاربردهایی مناسب است؟
A: عمدتا برای پایان دادن به سیم تجهیزات کنترل صنعتی، لوازم خانگی و محصولات الکترونیکی عمومی استفاده می شود.
Q8: آیا می توانید تعداد پین ها یا رنگ های سفارشی شده را ارائه دهید؟
پاسخ: پین های استاندارد از 2 تا 24 متغیر است و چندین رنگ استاندارد موجود است. برای سفارشی سازی غیر استاندارد با ما تماس بگیرید.
سوالات متداول فنی
Q1: چرا کانکتورهای IDC در دو نسخه طراحی شده اند: با زبانه های پلاریزه و بدون زبانه های قطبی؟
A: این دو ساختار برای مطابقت با الزامات مختلف ضد ریزش، راندمان مونتاژ، هزینه و محدودیتهای چیدمان محصول ایجاد شدهاند:
1. با زبانه های پلاریزه : برآمدگی های پلاستیکی نامتقارن که روی محفظه یکپارچه شده اند تداخل مکانیکی ایجاد می کنند. کانکتور فقط می تواند در یک جهت صحیح جفت شود، از نظر فیزیکی مانع قرار دادن معکوس یا جفت شدن 180 درجه، حذف خطاهای مونتاژ انسانی و خطرات اتصال کوتاه سیگنال/برق ناشی از سیم کشی اشتباه شود.
2. بدون زبانه های پلاریزه : محفظه ساده بدون برآمدگی های ضد معکوس. دارای عرض کلی کوچکتر، هزینه مواد پلاستیکی کمتر و مقاومت درج نرم تر است. برای جلوگیری از جفتگیری اشتباه، برای سناریوهای کاربرد استاتیک کم خطر، به علامتگذاری دستی یا SOP تولیدی متکی است.
Q2: تفاوت های برنامه IDC با زبانه های پلاریزه و بدون زبانه های پلاریزه چیست؟
IDC با زبانه های پلاریزه (ضد معکوس)
مزیت اصلی: ضد جاگذاری فیزیکی، خطر جفت گیری معکوس صفر، عدم وابستگی به قضاوت اپراتور. مناسب برای مونتاژ کور، خطوط تولید خودکار، تخته های سیم کشی مخلوط چند کانکتور.
کاربردهای معمولی: بردهای اصلی کنترل صنعتی، ماژول های درایو قدرت، تجهیزات پزشکی، کنترل کننده های انرژی جدید، ابزار تست قابل حمل، بردهای مدار مجتمع چند سیگنالی با چندین کانکتور یکسان.
سناریوی خطر: قرار دادن معکوس باعث اتصال کوتاه، سوختن PCB، خرابی سیگنال یا خطرات ایمنی تجهیزات می شود.
IDC بدون زبانه های قطبی
مزیت اصلی: بدنه باریکتر برای چیدمان داخلی فشرده، هزینه واحد کمتر، نیروی وارد کردن سبکتر، چینخوردن خودکار با سرعت بالا آسانتر.
کاربردهای معمولی: لوازم خانگی تک مداره، پانل های روشنایی LED، لوازم جانبی دیجیتال کوچک، سیم کشی داخلی ثابت با تنها یک کانکتور در هر برد.
سناریوی خطر: فقط در صورتی قابل اجرا است که جفت گیری اشتباه باعث آسیب شدید نشود. اپراتورها می توانند به وضوح دنباله پین ها را از طریق رنگ سیم یا علامت گذاری روی صفحه ابریشمی شناسایی کنند.
با 4 بعد اصلی قضاوت کنید:
خطر شکست درج معکوس
جفت شدن معکوس منجر به اتصال کوتاه، سوختگی قطعات، خرابی تجهیزات می شود → با زبانه های پلاریزه انتخاب کنید
تعداد کانکتور روی یک PCB
مونتاژ اتوماتیک انبوه، جفت گیری کور، خط تولید مهار سرعت بالا ← دارای زبانه های پلاریزه (از محصولات معیوب انبوه جلوگیری می کند)
مونتاژ دستی دستهای کوچک با برچسبهای رنگی سیمی شفاف/برچسبهای صفحه ابریشمی → بدون زبانههای قطبیکننده
محدودیت فضای محصول و هزینه
محدودیت عرض دقیق در پوشش داخلی، بودجه کم هزینه BOM → بدون زبانه های قطبی
محصولات صنعتی با قابلیت اطمینان بالا، نیاز به طول عمر طولانی، تحمل هزینه → دارای زبانه های پلاریزه
Q4: آیا طراحی زبانه پلاریزه بر سازگاری با هدرهای PCB منطبق تأثیر می گذارد؟
پاسخ: شماره IDC سری M7060 با/بدون زبانه های پلاریزه کننده، گام، چیدمان پین و ابعاد ترمینال داخلی یکسان را به اشتراک می گذارد، که کاملاً با هدرهای PCB منطبق با سری M3965 سازگار است. فقط ساختار بیرونی ضد معکوس محفظه بیرونی متفاوت است. عملکرد الکتریکی و سازگاری ابعادی جفت بدون تغییر باقی می ماند.
Q5: آیا اپراتورها هنوز می توانند به طور معکوس به IDC با زبانه های قطبی متصل شوند؟ج: غیرممکن است. زبانه پلاریزه نامتقارن هنگام چرخاندن 180 درجه با لبه هدرهای PCB پوشیده برخورد می کند و قفل فیزیکی ایجاد می کند و از ورود کامل جلوگیری می کند که اساساً نقص سیم کشی معکوس را از بین می برد.
Q6: آیا اگر فقط یک کانکتور روی برد داشته باشم، باید زبانه های پلاریزه را انتخاب کنید؟A: به استاندارد ایمنی محصول شما بستگی دارد. اگر محصول شما شامل مدار برق یا برد کنترل با ارزش بالا است، زبانه های پلاریزه همچنان توصیه می شود تا از خطاهای عملکرد انسانی در طول تعمیر و نگهداری پس از فروش جلوگیری شود. برای مدارهای سیگنال ساده ولتاژ پایین بدون خطرات ایمنی، نسخه غیر پلاریزه برای صرفه جویی در هزینه قابل قبول است.
