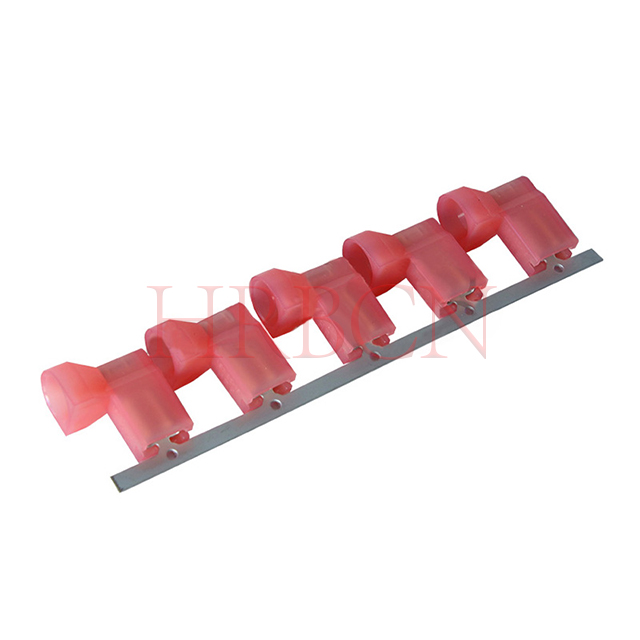

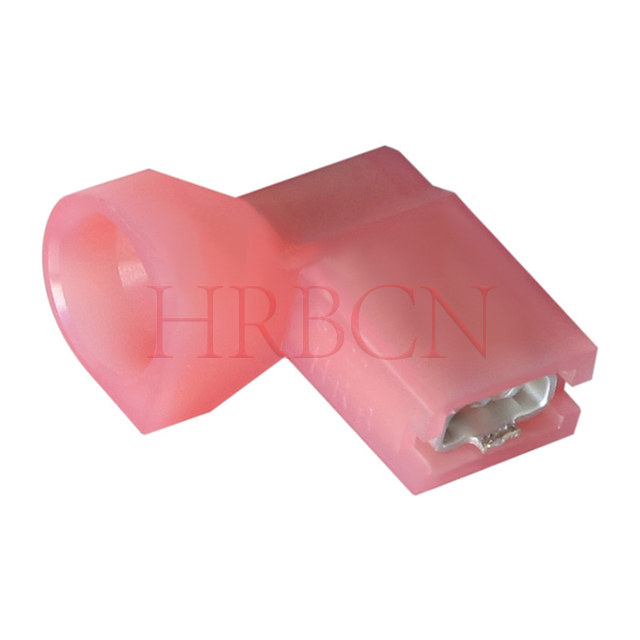

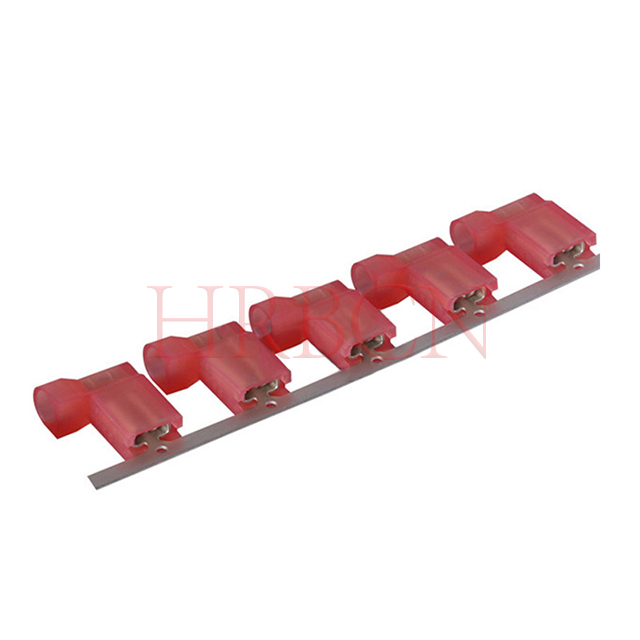

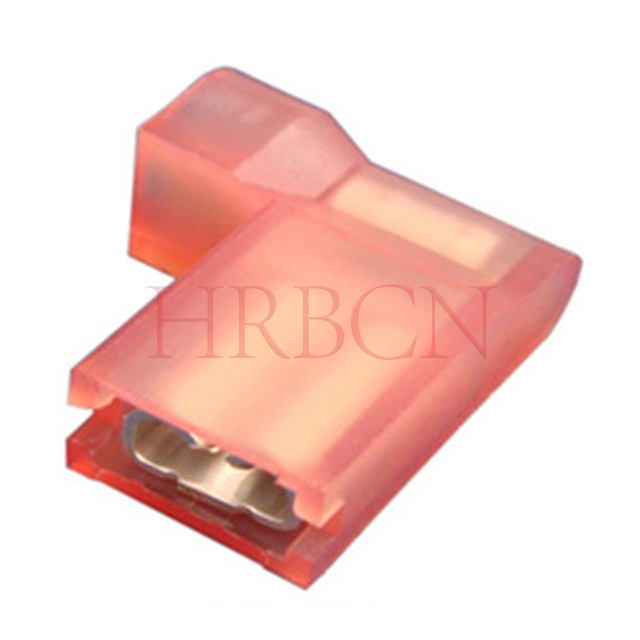

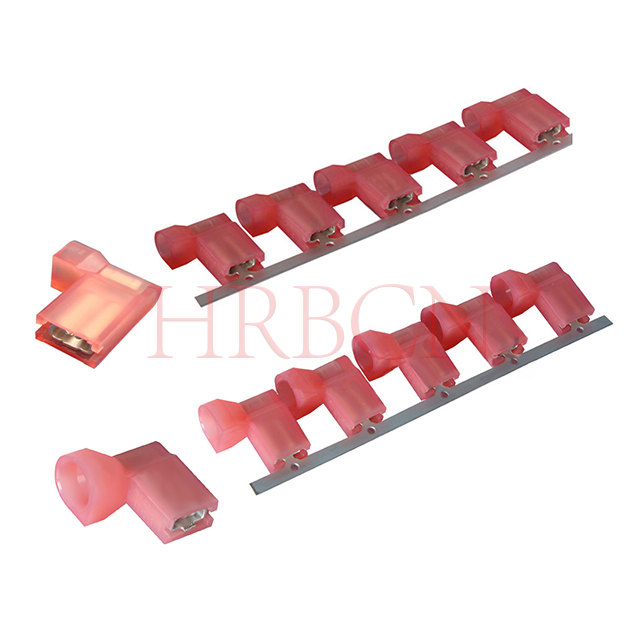

ترمینال قطع کننده پرچم زن 4.75 میلی متری کاملاً عایق (AWG 22-18)

M7600FNS-8(5)-R; M7600FNS-8(8)-R; M7600FNS-8(5)-R1; M7600FNS-8(8)-R1
این ترمینال قطع اتصال پرچم زن سری HRB M7600 4.75 میلی متری کاملا عایق مهندسی شده است برای AWG 22-18 سیم (0.32-0.82mm²). با طراحی پرچم با زاویه سمت راست، سیم کشی کناری راحت و نصب صرفه جویی در فضا را امکان پذیر می کند. ساخته شده با برنج قلع اندود برای مقاومت در برابر خوردگی و آستین نایلون 66 کاملاً عایق برای ایمنی، دارای ولتاژ 10 آمپر 300 ولت است و از -25 درجه سانتیگراد تا +105 درجه سانتیگراد کار می کند. مناسب برای سیم کشی خودرو، کالاهای سفید، پانل های صنعتی و روشنایی LED. دارای گواهینامه UL، RoHS، REACH.
وضعیت در دسترس بودن:
مقدار:
پرس و جو به سبد اضافه کن

  • M7600FNS-8(5)-R; M7600FNS-8(8)-R; M7600FNS-8(5)-R1; M7600FNS-8(8)-R1

  • HRB

  • 8536909000

P/N تعریف


HRB P/N جفت گیری ضخامت زبانه
 محدوده قطر عایق سازگار SPQ (تک)
M7600FNS-8(5)-R 4.75x0.5mm 3.05 میلی متر 2000/قرقره
M 7600FNS-8(8)-R 4.75x0.8mm 3.05 میلی متر 2000/قرقره
M 7600FNL-8(5)-R 4.75x0.5mm 3.05 میلی متر 1000 / کیسه
M 7600FNL-8(8)-R 4.75x0.8mm 3.05 میلی متر 1000 / کیسه
M 7600FNS-8 (5) -R1 4.75x0.5mm 5.84 میلی متر 1500/قرقره
M 7600FNS-8 (8) -R1 4.75x0.8mm 5.84 میلی متر 1500/قرقره
M 7600FNL-8 (5) -R1 4.75x0.5mm 5.84 میلی متر 1000 / کیسه
M 7600FNL-8 (8) -R1 4.75x0.8mm 5.84 میلی متر 1000 / کیسه

  • نوع: M=Finished

  • نوع محصول: 7600=ترمینال زن پرچم کاملا عایق شده

  • F=عایق همه جانبه

  • N = نایلون

روش بسته بندی: S=نوار L=قطعه شل

  • سری: 8 = 4.75 میلی متر (0.187 اینچ)

  • R=Red(22-18 AWG)، Ins. دیا، حداکثر: 3.05; R1=قرمز(22-18 AWG)، Ins. دیا، حداکثر: 5.84


پارامترهای فنی

  • نرخ جریان: 10A AC، DC

  • درجه ولتاژ: 300 ولت AC، DC

  • دمای کارکرد: -25 ºC تا +105ºC

  • مواد: مسکن: نایلون66 UL 94V-2;  ترمینال: برنجی قلع اندود

  • اندازه زبانه: 4.75x0.8mm یا 4.75x0.5mm

  • سیم قابل اجرا: AWG 22-18 (0.32-0.82mm²)

  • محدوده قطر عایق سازگار: 3.05mm/5.84mm

  • نیروی وارد کردن و ترمینال نر: ≤7.8 کیلوگرم

  • نیروی خروج و پایانه نر: ≥3.0 کیلوگرم

  • ترمینال خط و نیرو: ≥5.0 کیلوگرم


ویژگی های محصول

  • ویژگی های ترمینال: سیم استاپ

  • ظرفیت: تک

  • چین دار: F-Crimp

  • نوع بشکه: بسته

  • خاتمه به: سیم و کابل

  • با عایق: کاملا عایق

  • نوع نگهداری جفت: قفل گودی

  • بسته بندی: نوار/قرقره یا قطعات شل در گزینه های کیسه


ویژگی های فنی

- برنج قلع اندود برای مقاومت در برابر خوردگی

- عایق نایلونی برای دوام در دمای بالا

- طراحی بشکه چین دار ایمن برای نگه داشتن سیم قوی

- دارای امتیاز برای برنامه های حداکثر 300 ولت


نمودار جفت گیری


ظرف پرچم ماده عایق شده HRB AWG22-18 0.32-0.82mm 2  (سری M7600 AWG22-18) معمولاً با


جفت گیری FASTON TERMINAL

مرجع متقابل | پایانه های استاندارد قابل تعویض


این ظرف زن 4.75 میلی‌متری 0.187 اینچی عایق‌شده با مشخصات استاندارد جهانی مطابقت دارد و با پایانه‌های قطع سریع استاندارد که در سراسر جهان استفاده می‌شوند، کاملاً قابل تعویض است.

این قابلیت جایگزینی مستقیم با فرم، تناسب و عملکرد مشابه برای سیستم های سیم کشی استاندارد را ارائه می دهد.





س:  پارامترهای اساسی ترمینال قطع زن 4.75 میلی متری کاملاً عایق (AWG 22-18) چیست؟

A: نوع پایانه قطع سریع: نوع گیرنده/پرچم

اندازه سیم: AWG22-18 (0.32-0.82mm²)

پهنای برگه جفت شدن: 4.75 (0.187')

ضخامت زبانه جفت: 0.5mm/0.8mm

محدوده قطر عایق سازگار: 3.05mm/5.84mm

س: تفاوت بین پایانه های M7600FNS-8(5)-R، M7600FNS-8(8)-R، M7600FNS-8(5)-R1، M7600FNS-8(8)-R1 چیست؟ چگونه یک مورد مناسب را انتخاب کنیم؟

پاسخ: همه متعلق به سری ترمینال های پرچم زن M7600FNS 4.75 میلی متری کاملاً عایق شده هستند.

قوانین کدنویسی به شرح زیر است:

①: (5) / (8) مخفف ضخامت زبانه ترمینال: 0.5mm و 0.8mm به ترتیب.

②: R / R1 نشان دهنده قطر داخلی عایق و محدوده گیج سیم مختلف است، هر دو برای سیم کشی AWG 22-18. R=Ins. حداکثر قطر: 3.05 میلی متر؛

R1=Ins. حداکثر قطر: 5.84 میلی متر

③: ضخامت زبانه 0.8 میلی متر رسانایی بهتر، مقاومت در برابر لرزش قوی تر و ظرفیت بار بالاتر از نوع 0.5 میلی متری را ارائه می دهد.

راهنمای انتخاب:

①: 0.5 میلی متر (5) را برای سیم کشی معمولی جریان کم تا متوسط ​​انتخاب کنید.

②: 0.8mm (8) را برای برنامه های کاربردی با جریان بالا، ارتعاش فشرده و سنگین انتخاب کنید.

③: R یا R1 را با توجه به قطر خارجی سیم واقعی خود انتخاب کنید تا مطمئن شوید که چین و عایق مناسب است.

س:  MOQ برای ترمینال عایق شده 4.75mm 0.187' چیست؟

A: MOQ: 5000 عدد / مورد.

س: زمان سرب برای ترمینال عایق 4.75 میلی متری 0.187' چقدر است؟

A: L/T: 3-4 هفته.

س: حداکثر درجه حرارت برای این ترمینال 4.75 میلی متری چیست؟

پاسخ: حداکثر درجه حرارت 105 درجه سانتیگراد است

س: آیا می توان از این پریز AWG 22-18 در محیط های ارتعاشی خودرو استفاده کرد؟

پاسخ: بله، این ظرف AWG22-18 دارای حفظ تماس ایمن است که در برابر سطوح ارتعاش معمولی خودرو مقاومت می کند. در صورت نصب بر اساس مشخصات، برای سیم کشی خودروهای سبک و جریان متوسط ​​مناسب است.

س: تفاوت بین کانکتورهای 4.75 میلی متری و 6.35 میلی متری چیست؟

پاسخ: تفاوت در عرض زبانه ترمینال است. کانکتورهای 4.75 میلی متری کوچکتر هستند و برای کاربردهای سبک تر استفاده می شوند، در حالی که 6.35 میلی متر هستند

اتصال دهنده ها جریان های بالاتری را کنترل می کنند.

س: چگونه اندازه صحیح AWG را انتخاب کنم؟

A: کانکتور را بر اساس سیم سنج خود انتخاب کنید. این محصول برای سیم های AWG 22-18 طراحی شده است که از تناسب مناسب برای چین و چروک اطمینان حاصل می کند.

س: آیا این کانکتورها عایق هستند؟

پاسخ: بله، آنها دارای یک آستین کاملا عایق برای جلوگیری از اتصال کوتاه و بهبود ایمنی هستند.

س:  AWG 22-18 از چه اندازه سیم پشتیبانی می کند؟

A: پایانه های AWG 22-18 برای سیم هایی با سطح مقطع مناسب برای کاربردهای الکتریکی جریان کم تا متوسط ​​طراحی شده اند.

س: کانکتورهای HRB چه گواهینامه هایی دارند (UL، RoHS، REACH)؟

پاسخ:  کانکتورهای HRB دارای گواهینامه های UL/cUL، RoHS و REACH، به علاوه تاییدیه های کلیدی خودرو و صنعتی هستند.

UL/cUL: دارای گواهینامه UL 1977  (شماره پرونده E322751)

س:  ترمینال قطع زن 4.75 میلی متری چیست؟

ترمینال قطع زن 4.75 میلی متری نوعی کانکتور الکتریکی است که برای قرار دادن یک زبانه نر 4.75 میلی متری طراحی شده است که امکان  اتصال سریع و ایمن سیم را فراهم می کند.

س: آیا این ترمینال برای استفاده در خودرو مناسب است؟

پاسخ: بله، این ترمینال قطع زن کاملاً عایق شده به دلیل اتصال ایمن و به طور گسترده در سیستم های سیم کشی خودرو استفاده می شود.

مقاومت در برابر لرزش

س: تفاوت بین پایانه های زن مستقیم و پایانه های زن پرچم چیست؟ چگونه نوع مناسب را انتخاب کنیم؟

A: ترمینال های زن مستقیم دارای ساختار مستقیم خطی برای نصب سیم کشی مستقیم هستند که برای فضاهای باریک و مسیریابی مهار داخلی مناسب است.

پایانه های نوع پرچم دارای طراحی پرچم با زاویه سمت راست هستند که امکان سیم کشی جانبی و لحیم کاری یا چین دادن آسان را فراهم می کند. آنها برای مناطق شلوغ سیم کشی و نصب PCB عمودی ایده آل هستند.

نوع مستقیم را برای سیم کشی خطی خطی انتخاب کنید. نوع پرچم را برای مسیریابی با زاویه راست، فضای نصب محدود و اتصال سمت PCB انتخاب کنید.











انطباق

  • دستورالعمل اتحادیه اروپا RoHS (EU) 2015/863 اصلاح ضمیمه II دستورالعمل 2011/65/EU

  • دستورالعمل وسایل نقلیه پایان عمر (2000/53/EC)

  • AfPS GS 2019: 01 PAK- هیدروکربن‌های آروماتیک پلی‌سیلیک (PAHs)

  • مقررات اروپایی POPs (EU) 2019/1021

  • مقررات اروپایی POPs (EU) 2024/2570

  • مقررات اروپایی POPs (EU) 2025/718

  • مقررات اروپایی POPs (EU) 2023/1608

  • مقررات اروپایی POPs (EU) 2019/1021

  • مقررات اروپایی POPs (EU) 2025/843

  • مقررات اروپایی POPs (EU) 2025/1930

  • مقررات (EC) Np 1907/2006 در مورد REACH

  • پیشنهاد 65 کالیفرنیای ایالات متحده

گواهی های محصول

تاییدیه ها و گواهینامه های ایمنی:  UL&cUL

درجه اشتعال پذیری UL: UL 94V-2






برنامه FASTON TERMINAL


پایانه های اتصال سریع کاملاً عایق جهانی به طور گسترده در زمینه های مختلف استفاده می شود، به ویژه از جمله:


  1. لوازم خانگی : سیستم های تهویه مطبوع، یخچال، ماشین لباسشویی، ماشین ظرفشویی، اجاق گاز و آبگرمکن که اتصالات سیم کشی ایمن و راحت را برای قطعات الکتریکی خانگی فراهم می کند.

  2. خودرو: سیستم‌های سیم‌کشی خودرو، از جمله روشنایی، حسگرها، محرک‌ها و سیستم‌های کمکی EV که اتصال پایدار را حتی در شرایط لرزش تضمین می‌کنند.

  3. کنترل های صنعتی : موتورها، درایوها، منابع تغذیه، PLC ها، سنسورها و تابلوهای کنترل که نیازهای سیم کشی ولتاژ پایین صنعتی را برآورده می کنند.

  4. الکترونیک و روشنایی: منابع تغذیه، درایورهای LED، لوازم الکترونیکی مصرفی و تجهیزات صوتی، با عایق قابل اعتماد و عملکرد اتصال سریع.

هدف کلی: مناسب برای ولتاژ پایین/متوسط، جریان کم، و اتصالات برق و سیگنال قطع سریع ایمن، که به طور گسترده در زمینه های لوازم خانگی، خودرو، صنعتی و تجهیزات الکترونیکی استفاده می شود.
