اتصال آب بندی ضد آب HRB به راحتی سیم به برد

به اشتراک گذاشتن برای:

اتصال آب بندی ضد آب HRB به راحتی سیم به برد

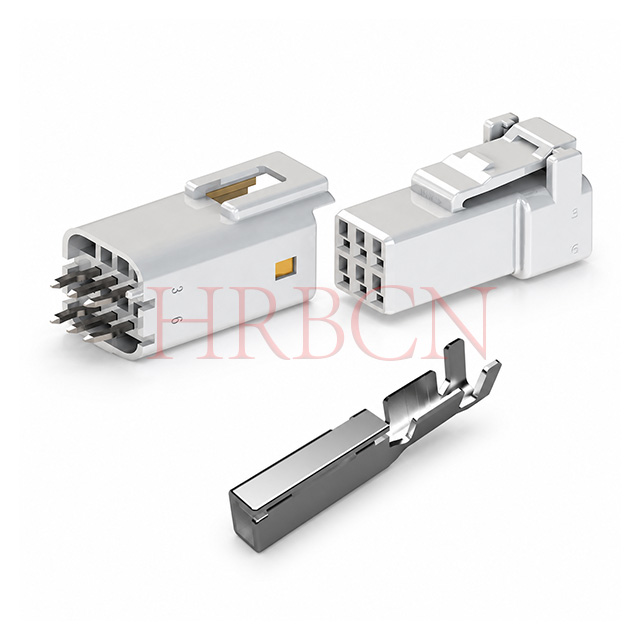

سری‌های HRB M20032E‑2xN‑W / M20036E‑2xN‑W کانکتورهای دو ردیفه 2.0 میلی‌متری هستند که به‌راحتی از سیم به برد ضدآب متصل می‌شوند و دارای رتبه IP67 (IEC 60529) هستند. مجهز به قفل ضد برگشت ثانویه TPA، محفظه PBT UL94‑0، کنتاکت های آلیاژ مس قلع اندود. دارای 3A 100 ولت AC/DC برای سیم های AWG22-24. به طور گسترده در پهپادهای کشاورزی، دوچرخه های الکترونیکی، سیستم های دوربین وسایل نقلیه و تجهیزات باغ در فضای باز استفاده می شود.

UL تایید کرد
سازگار با RoHS&Reach

وضعیت در دسترس بودن:

مقدار:



پرس و جو به سبد اضافه کن

مدل:

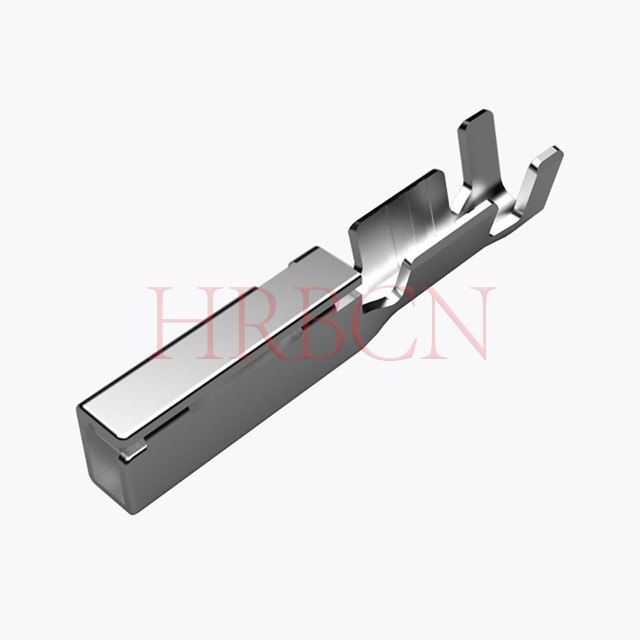

M20036E-2xN، M20032E-2xN، T20032PS-2
نام تجاری:
HRB
کد:
8536909000

تعریف P/N

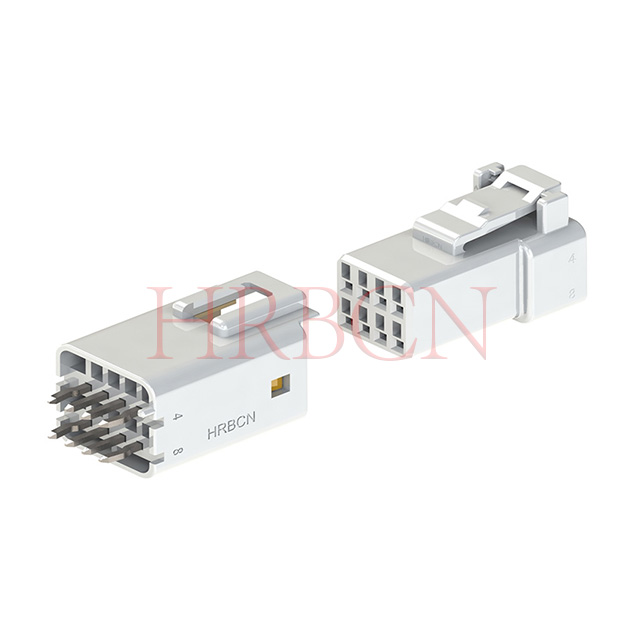

M20032E -2X N -W

① ② ③ ④

①M20032E: سری HRB، محفظه نر، نوع جفت گیری آسان

②2: دو ردیف؛

③N: تعداد پین در هر ردیف 3/4 پین

④W: رنگ مسکن سفید است

M20036E -2X N -W

① ② ③ ④

①M200336E: سری HRB، هدر PCB

②2: دو ردیف؛

③N: تعداد پین در هر ردیف 3/4 پین

④W: رنگ مسکن سفید است

ویژگی های کلیدی

استاندارد IP67 ضد آب و ضد گرد و غبار طبق استاندارد IEC 60529 برای شرایط کار در فضای باز گرد و غبار و مرطوب
پلاگین محفظه دو ردیفه و هدر PCB، طراحی فشرده با چگالی بالا برای اتصال سیم به برد قابل اعتماد
مکانیسم قفل ثانویه TPA از خروج ترمینال تحت ارتعاش و شوک برای قابلیت اطمینان درازمدت مهار جلوگیری می کند.
محفظه ضد شعله PBT UL94 V‑0، کنتاکت های آلیاژ مس قلع اندود
دمای کارکرد هدر PCB: W ایده: محفظه: ‑40℃ ~ +130℃; ‑40℃ ~ +120℃
دارای ولتاژ 3A / 100 ولت AC/DC، از سیم سنج های AWG 22-24 پشتیبانی می کند
عناصر آب بندی سیلیکونی یکپارچه در صورت جفت شدن کامل، آب بندی کامل را تضمین می کنند

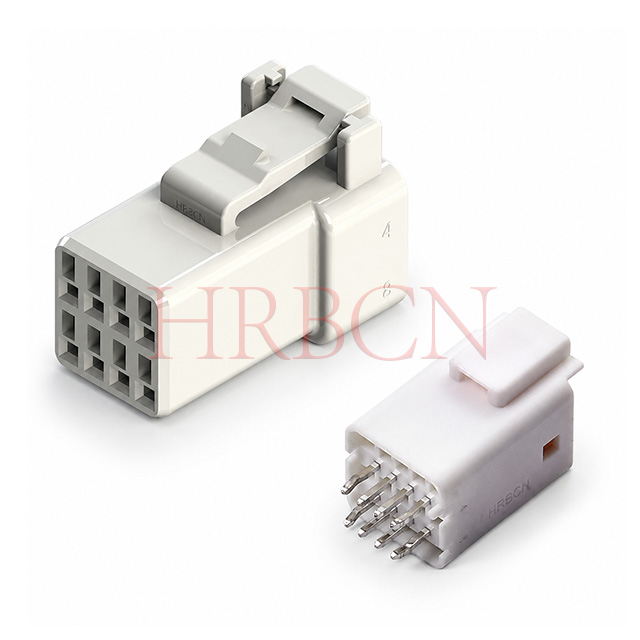

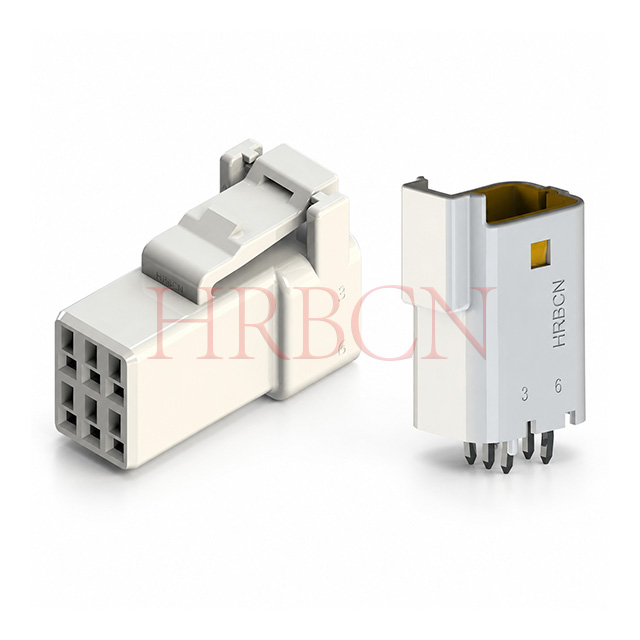

موجود در پیکربندی دو ردیفه 2×3 پین، 2×4 پین
سازگار با RoHS و REACH
UL تایید کرد
جفت گیری و جفت گیری آسان

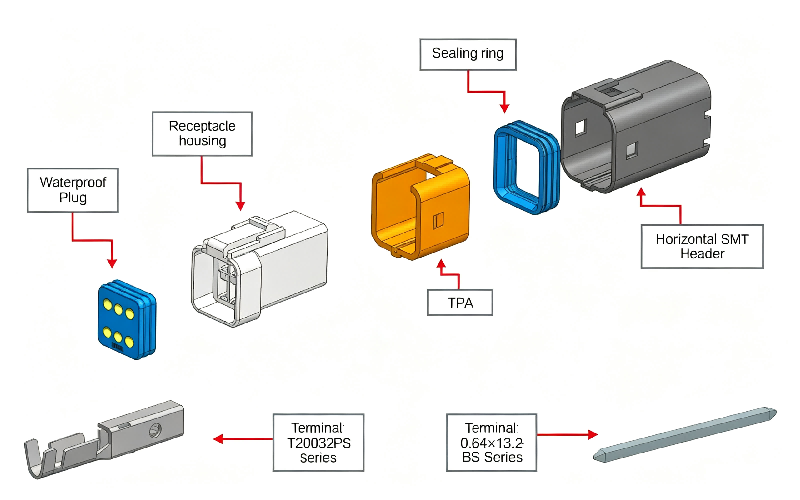

نمای انفجاری

مهر و موم های ضد آب، گرومت ها، نگهدارنده ها و پایانه های چین دار به همراه محفظه های پریز و هدر PCB کار می کنند تا اتصالات الکتریکی قابل اعتماد ضد آب و ضد گرد و غبار را فراهم کنند.

نمای انفجاری کانکتور ضد آب سیم به برد دو ردیفه HRB 2.0 میلی متری، محفظه، مهر و موم سیلیکونی، هدر PCB و پایانه های چین دار

فیلدهای کاربردی

کانکتورهای ضد آب HRB به طور گسترده در چندین سناریو کاربردی در شرایط سخت مستقر شده اند و سیگنال پایدار ارائه می دهند و

انتقال نیرو برای دستگاه های در فضای باز و تحرک گرا.

- تجهیزات فضای باز : ماشین های چمن زنی و سایر ماشین آلات باغ، در برابر گرد و غبار، رطوبت و نوسانات دمای فضای باز مقاومت می کنند.

- سیستم فراگیر 360 درجه خودرو : سیستم های تصویربرداری پانوراما خودرو، اتصال قابل اعتماد برای سیگنال دوربین خودرو

انتقال.

- پهپاد کشاورزی : پهپادهای سمپاشی کشاورزی، مقاوم در برابر رطوبت، گرد و غبار و محیط خشن مزرعه.

- دوربین دید عقب خودرو : دسته سیم دوربین دید عقب خودرو، خروجی سیگنال پایدار برای اجزای دید خودرو.

- دوچرخه های فضای باز : دوچرخه های الکترونیکی و دوچرخه های فضای باز، اتصال بادوام برای مدارهای برق و سیگنال.

- ویلچر برقی : ویلچرهای حرکتی برقی، اتصال برق ایمن و قابل اعتماد را برای وسایل کمک حرکتی تضمین می کنند.

س: نیاز به افزایش دما برای این کانکتور چیست؟

A: آزمایش افزایش دما باید تحت جریان نامی 3.2A DC با استفاده از سیم 22AWG در محیط آزمایشگاهی با هوای ساکن انجام شود. حداکثر افزایش دمای مجاز ΔT 30 درجه سانتی گراد است.

س: نیروی نگهدارنده ترمینال مورد نیاز این کانکتور چیست؟

پاسخ: آزمایش خروج محوری باید با سرعت 6 ± 25.4 میلی متر در دقیقه انجام شود. حداقل نیروی نگهدارنده ترمینال در مسکن 24.5 نیوتن است.

س: استحکام قفل محفظه مورد نیاز برای این کانکتور چیست؟

پاسخ: پس از جفت شدن کانکتورها، نیروی کشش محوری مخالف جهت درج با سرعت 1 تا 5 میلی متر بر ثانیه اعمال کنید. قدرت قفل محفظه باید ≥50 نیوتن باشد.

س: مورد نیاز تست ارتعاش برای این کانکتور چیست؟

A: پس از جفت شدن کانکتور، تست ارتعاش 10 هرتز تا 500 هرتز را جارو می کند و در عرض 15 دقیقه به 10 هرتز برمی گردد. 12 چرخه را در هر یک از 3 جهت عمود بر هم اجرا کنید (مجموع 36 چرخه، ~ 9 ساعت). مورد نیاز: بدون آسیب در ظاهر. حداکثر مقاومت تماس ≤20 mΩ؛ ناپیوستگی ≤1 میکروثانیه.

س: تست ضد آب IPX7 برای این کانکتور چیست؟

پاسخ: نمونه رابط جفت شده را در عمق 1 متری آب به مدت 30 دقیقه غوطه ور کنید. پس از آزمایش، مقاومت تماس ≤20 mΩ، و بدون خرابی زیر ولتاژ تحمل ولتاژ دی الکتریک 500 VAC.

س: چه الزامات کابلی برای این کانکتور اعمال می شود؟

الف: سیم هایی با قطر بیرونی عایق کمتر از Φ1.4 میلی متر مجاز نیستند. در اصل، سیم جامد، سیم با پوشش قلع، سیم محافظ و سایر سیم های خاص قابل اجرا نیستند.

س: الزامات ذخیره سازی برای اتصالات ضد آب HRB 2.0mm چیست؟

A: کانکتورها را در کارتن / جعبه محصول یا کیسه اصلی نگهداری کنید. پس از باز کردن کارتن، کالا را دوباره بسته بندی کنید. محیط نگهداری توصیه شده: درجه حرارت 5 تا 35 درجه سانتی گراد، رطوبت نسبی 45 تا 60 درصد. دور از نور مستقیم خورشید، گازهای خورنده، گرد و غبار و تراکم نگهداری شود.

س: الزامات ذخیره سازی برای اتصالات ضد آب HRB 2.0mm چیست؟

س: تست شوک حرارتی مورد نیاز برای این کانکتور چیست؟

A: نمونه های جفت نشده تحت 48 چرخه شوک حرارتی از -40 درجه سانتیگراد تا 130 درجه سانتیگراد، با 30 دقیقه زمان ماندن در هر دمای شدید قرار می گیرند. پس از آزمایش: حداکثر مقاومت تماس 20 mΩ؛ بدون خرابی در 500 VAC. مقاومت عایق ≥500 MΩ.
