اتصالات ضد آب 4-24 پین سیم به سیم با گام 2.0 میلی متری

تعریف P/N

M20032S -2X N -B

     ①        ② ③ ④

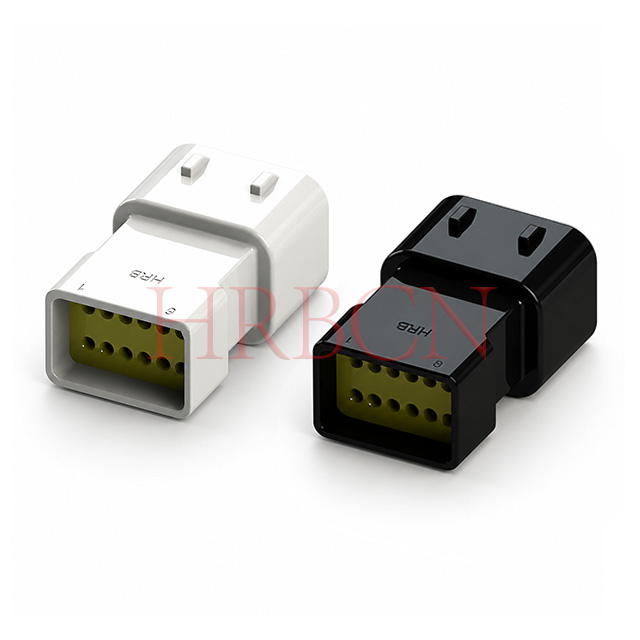

①M20032S: سری HRB، مسکن مردانه، نسخه S (نسخه مقرون به صرفه)

②2: دو ردیف؛

③N: تعداد پین در هر ردیف 2/3/4/5/6/7/8/9/10/12pin

④B: رنگ مسکن سیاه است

M20033S -2X N -B

     ①         ② ③ ④

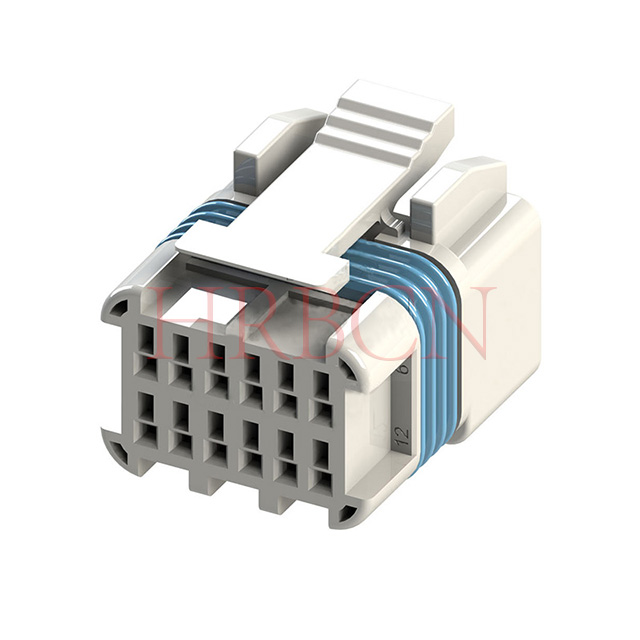

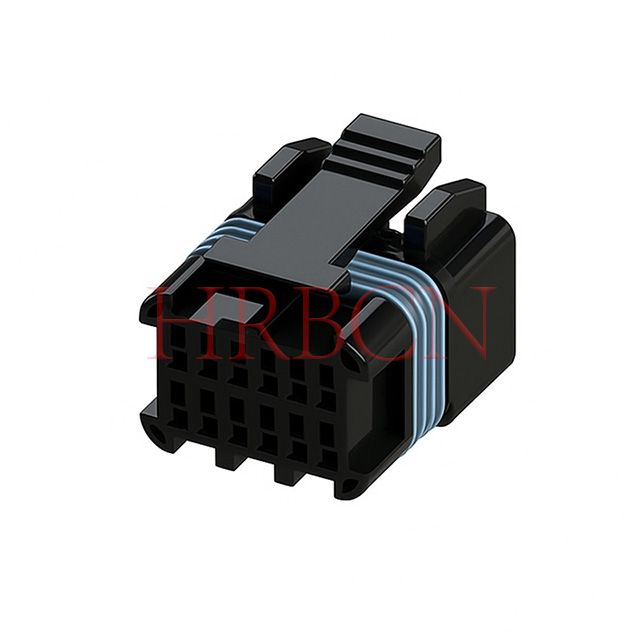

①M20033S: سری HRB، مسکن زن، نسخه S (نسخه مقرون به صرفه)

②2: دو ردیف؛

③N: تعداد پین در هر ردیف 2/3/4/5/6/7/8/9/10/12pin

④B: رنگ مسکن سیاه است

ویژگی های کلیدی

• استاندارد IP67 ضد آب و ضد گرد و غبار بر اساس ISO 20653 برای شرایط کار در فضای باز غبارآلود و مرطوب

• IPX7 ضد آب، از غوطه وری 1 متری و 30 دقیقه ای در زیر آب پشتیبانی می کند

• نیاز درجه ارتعاش V3 را برای برنامه های ارتعاشی سنگین برآورده می کند

• از 20 چرخه جفت گیری با عملکرد مقاومت در برابر تماس پایدار پشتیبانی می کند

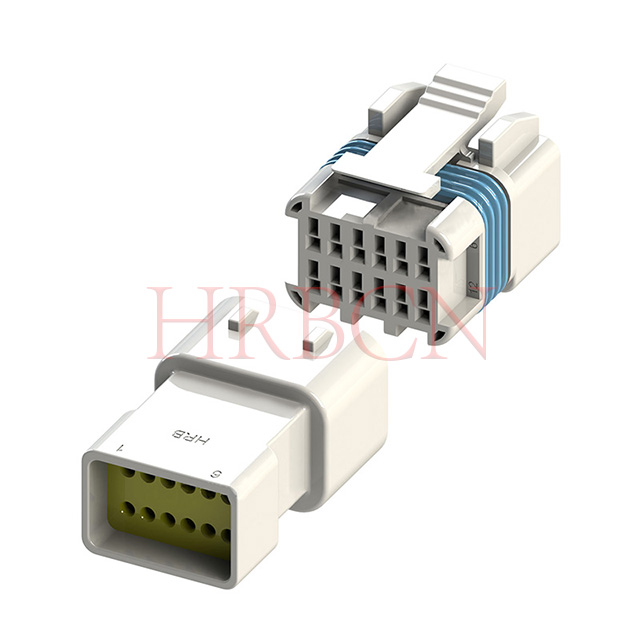

• دوشاخه و پریز محفظه دو ردیفه، طراحی فشرده با چگالی بالا برای اتصال سیم به سیم قابل اعتماد

• مکانیسم قفل ثانویه TPA از خروج ترمینال تحت ارتعاش و شوک برای قابلیت اطمینان درازمدت مهار جلوگیری می کند.

• محفظه ضد شعله PBT UL94 V‑0، کنتاکت های آلیاژ مس قلع اندود

• W ایده دمای کار: محفظه: ‑40℃ ~ +105℃

• دارای ولتاژ 3A / 100 ولت AC/DC، از سیم سنج های AWG 22-24 پشتیبانی می کند

• عناصر آب بندی سیلیکونی یکپارچه در صورت جفت شدن کامل، آب بندی کامل را تضمین می کنند

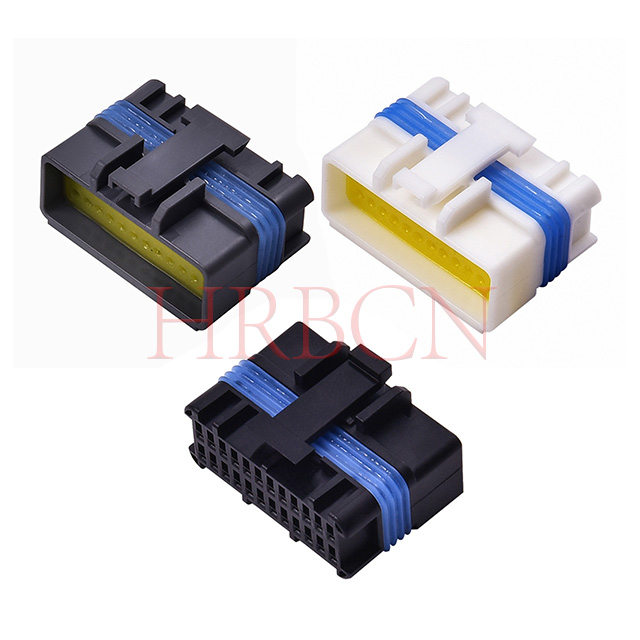

• دو ردیفه، موجود در پیکربندی های 4 پین، 6 پین، 8 پین، 10 پین، 12 پین، 14 پین، 16 پین، 18 پین، 20 پین، 24 پین

• سازگار با RoHS و REACH

• UL تایید کرد

• اتصال سیم به سیم مقرون به صرفه، با قیمت رقابتی در مقایسه با سری Mini 2.0 و E-unlock 2.0.

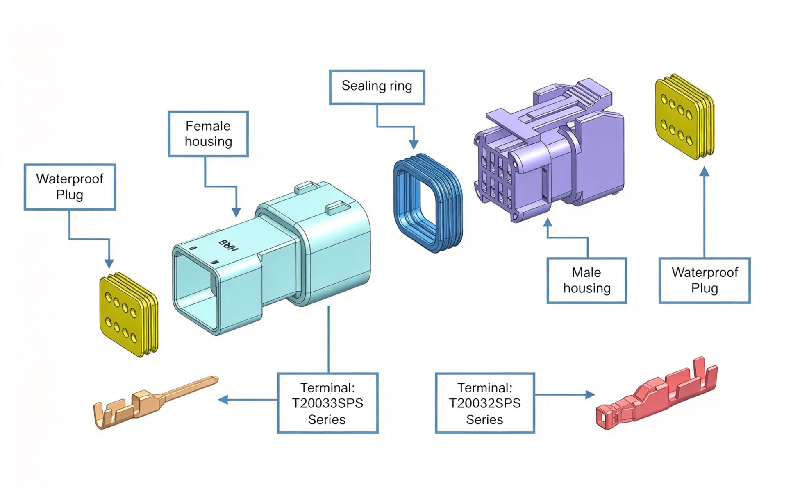

نمای انفجاری

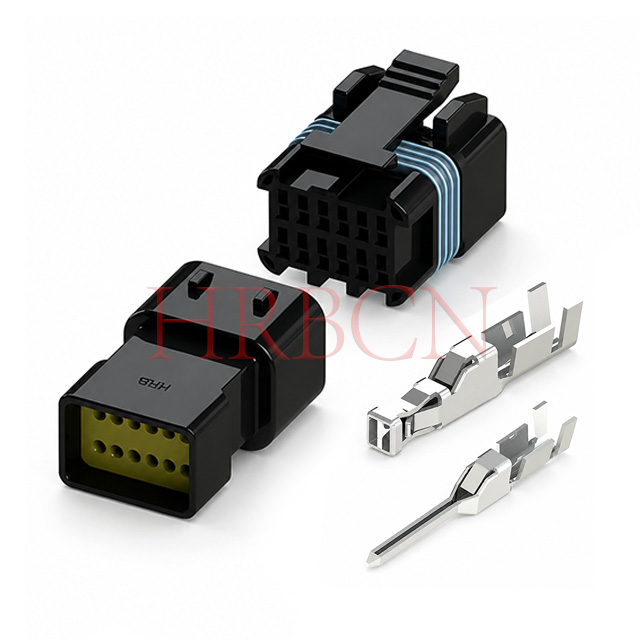

مهر و موم های ضد آب، گرومت ها، نگهدارنده و پایانه های چین دار به همراه محفظه پریز و محفظه دوشاخه کار می کنند تا اتصالات الکتریکی قابل اعتماد ضد آب و ضد گرد و غبار را فراهم کنند.

فیلدهای کاربردی

کانکتورهای ضد آب HRB به طور گسترده در چندین سناریو کاربردی در شرایط سخت مستقر شده اند و سیگنال پایدار ارائه می دهند و

انتقال نیرو برای دستگاه های در فضای باز و تحرک گرا.

- تجهیزات فضای باز : ماشین های چمن زنی و سایر ماشین آلات باغ، در برابر گرد و غبار، رطوبت و نوسانات دمای فضای باز مقاومت می کنند.

- سیستم فراگیر 360 درجه خودرو : سیستم های تصویربرداری پانوراما خودرو، اتصال قابل اعتماد برای سیگنال دوربین خودرو

انتقال.

- پهپاد کشاورزی : ​​پهپادهای سمپاشی کشاورزی، مقاوم در برابر رطوبت، گرد و غبار و محیط خشن مزرعه.

- دوربین دید عقب خودرو : دسته سیم دوربین دید عقب خودرو، خروجی سیگنال پایدار برای اجزای دید خودرو.

- دوچرخه های فضای باز : دوچرخه های الکترونیکی و دوچرخه های فضای باز، اتصال بادوام برای مدارهای برق و سیگنال.

- ویلچر برقی : ویلچرهای حرکتی برقی، اتصال برق ایمن و قابل اعتماد را برای وسایل کمک حرکتی تضمین می کنند.
